说明：为了配合<输配（变）电设备智能制造成套装备/数字化车间>专项工作，本图例利用实验室虚拟仪器工作平台Lab VIEW 8.6（Laboratory Virtual Instrument Engineering Workbench），构架一个可实施的智能制造系统图；介绍该系统图的基本智能制造技术；最后给出一个可实施的智能制造系统案例图概貌。

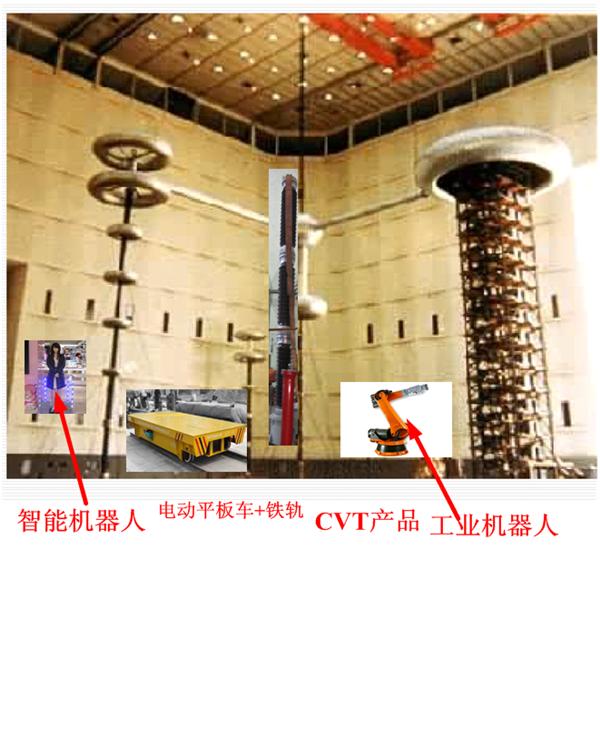

图1  典型CVT互感器生产厂的现状

符号说明：硬件部分（由左到右）

中心层——中心办公室。

管理层——体系、数据库和决策机构。

计划层——生产计划、设备仪器、控制、测量和质检。

生产层——工业机器人、数控、电动平板车、数采、电磁单元、康耐視和局部网。

软件部分（由左到右）与硬件部分相应的驱动程序、应用程序和各种系统。

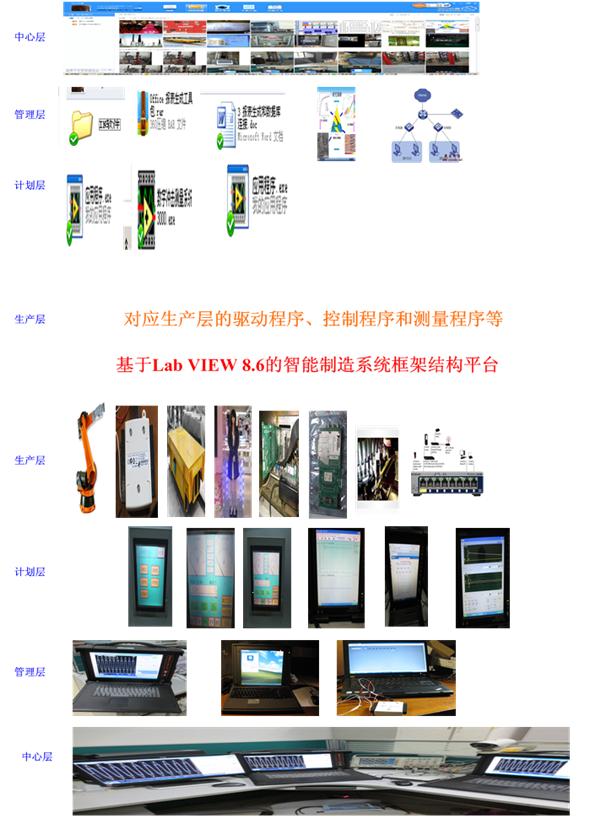

图2  智能制造系统框架结构

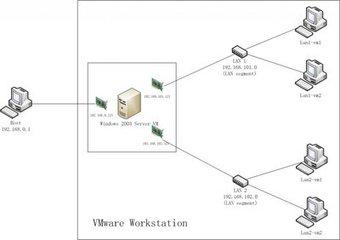

图3   智能制造系统网络框架结构的原理

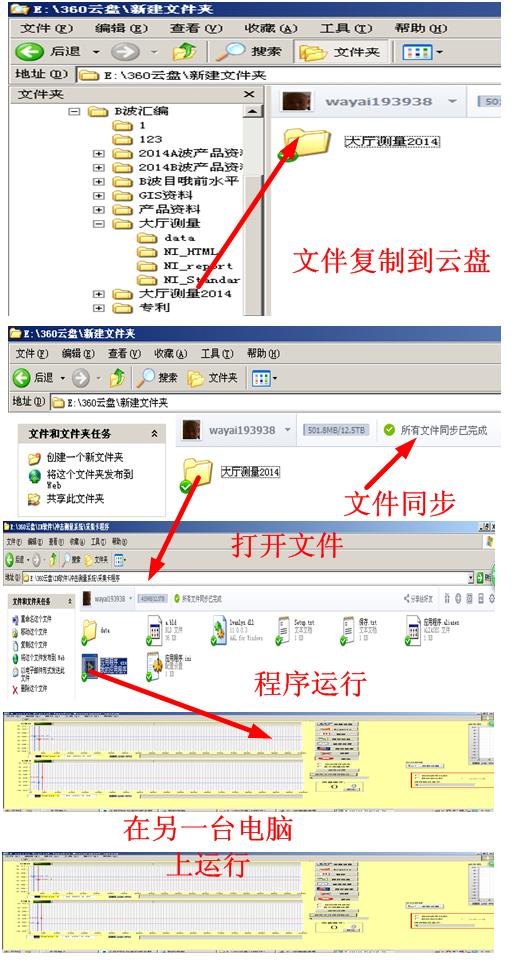

图4  实用智能制造系统的云技术框架结构

��;mso-ascii-font-family:Tahoma;mso-hansi-font-family:Tahoma;mso-bidi-font-family:Tahoma;color:rgb(114,114,114);font-size:14.0000pt;mso-font-kerning:1.0000pt;background:rgb(255,255,255);mso-shading:rgb(255,255,255);" >

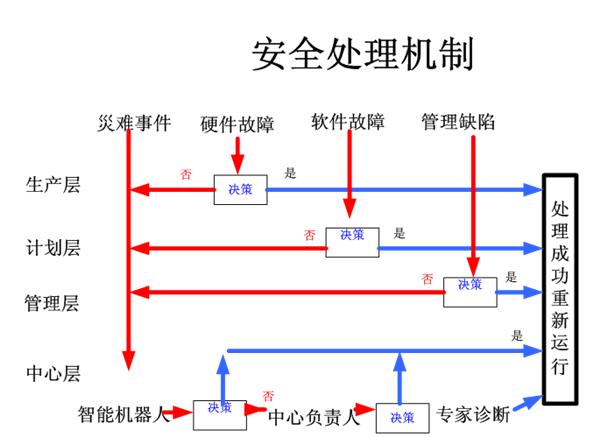

图5    完整的安全处理机制。

图中说明：红线—互联网；蓝线—互联网。

图中符号由上至下，由左至右；分别为：

第一排：物业、上级、电子屏、中心

第二排：供应商、互联网、无线局部网、中心

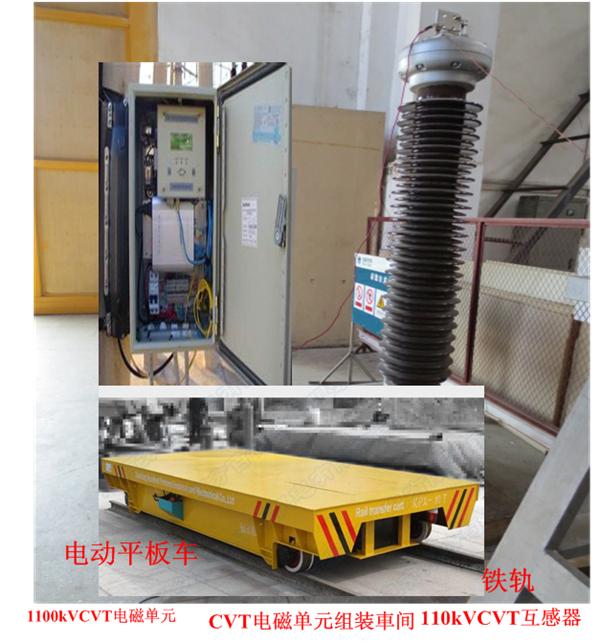

第三排：电磁单元车间、电动平板车、智能机器人、工业机器人和CVT车间。

红线箭头指的终端为各种功能的终端。

蓝色线箭头指为<康耐视视觉系统>终端。

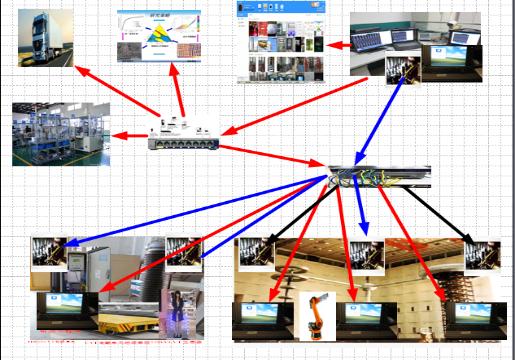

图6  一个可实施的智能制造系统概貌
