协议“翻译官”：让西门子PLC，PFOFINET和DEVICENET设备在污水厂“对话”

1. 项目背景：新旧交织的管控挑战

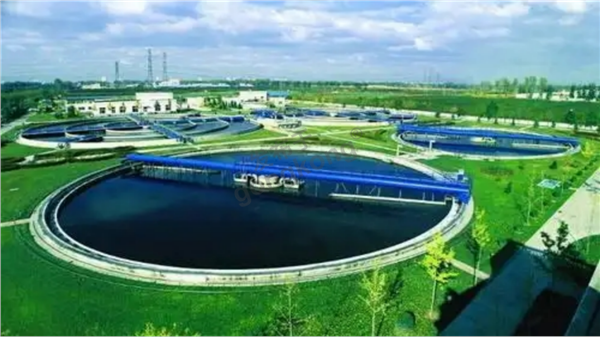

某市政污水处理厂在扩建升级过程中，面临着典型的工业自动化系统迭代难题。其核心工艺段——生物反应池的鼓风机控制系统，基于多台DEVICENET协议的变频器与传感器构建，运行稳定但数据孤立。新建的中控系统则采用西门子S7-1500系列PLC，基于PROFINET架构，旨在实现全厂一体化监控。如何在不更换底层大量可靠现场设备的前提下，将其无缝接入全新网络，实现精准曝气与能耗管理，成为项目关键。

 2. 解决方案：以协议转换网关构建智能枢纽

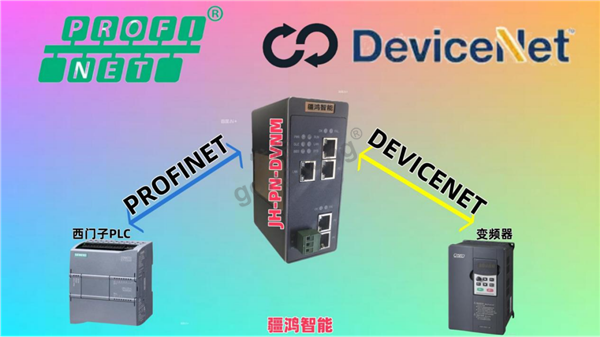

项目组创新性地采用了PROFINET转DEVICENET协议转换网关作为核心枢纽。该网关充当了“翻译官”与“接线员”的双重角色：其PROFINET接口作为从站，接入西门子PLC的PROFINET主干网络；其DEVICENET接口作为主站，连接原有鼓风机变频器、压力变送器、流量计等现场设备。此方案既保护了原有设备投资，又实现了高层级的数据集成与智能控制。

3. 实施过程与系统原理拓扑

实施过程遵循“配置-集成-映射”三步法。首先，在西门子TIA Portal工程中，导入网关的GSDML文件，将其配置为PROFINET网络中的标准从站设备，并分配输入/输出数据区。随后，通过网关专用配置软件，对连接的DEVICENET设备（如ABB ACS510变频器、罗斯蒙特压力变送器）进行扫描与参数设置，组建DEVICENET子网络。

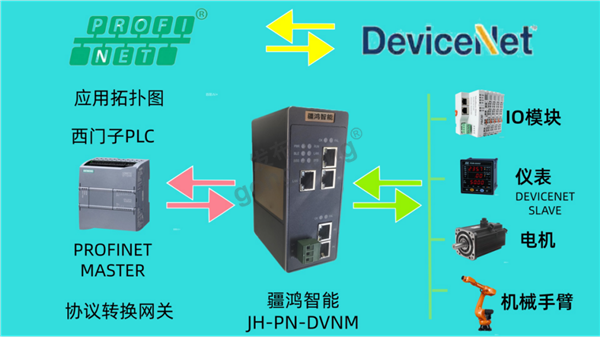

系统拓扑图（逻辑结构）：

[西门子S7-1500 PLC (PROFINET 主站)]

         ||

         || PROFINET工业以太网

         \/

[PROFINET从站/DEVICENET主站 协议转换网关]

         ||

         || DEVICENET现场总线

         \/

[设备群]— 鼓风机变频器1 (ABB)

         — 鼓风机变频器2 (ABB)

         — 溶解氧分析仪 (HACH)

         — 曝气管道压力变送器 (Emerson)

原理：网关内部实现实时协议解析与数据交换。PLC发出的PROFINET控制报文（如变频器频率设定值）被网关转换为DEVICENET报文，下发至对应设备；反之，现场设备的实时状态与工艺数据通过网关汇聚，并打包为PROFINET数据，供PLC读取与上位机（如WinCC）进行可视化监控与数据分析。

 协议转换网关
疆鸿智能JH-PN-DVNM，金属外壳，IP30 防护，导轨安装，工作温度 -25 ℃ ~ +70 ℃，双电源冗余输入（18–30 VDC），专为污水厂高湿、硫化氢腐蚀环境设计。
· Profinet 侧：作为从站，支持 V2.4 协议，占用 64 字节输入（温度值、仪表状态）+ 32 字节输出（校零指令、报警复位），更新周期 2 ms。
· DeviceNet 侧：作为主站，可带 32 个从站节点，内置终端电阻（120 Ω/1%），支持离线扫描、自动分配 MAC ID，轮询周期 4 ms。

 4. 应用效果与实施前后对比

数据整合度：实施前，鼓风系统独立运行，操作员需现场巡检记录数据。实施后，所有DEVICENET设备参数实时集成至中控室，实现了曝气量的闭环自动调节。

   运维效率：故障排查时间从平均2小时缩短至15分钟。通过PROFINET网络，工程师可直接在PLC程序中对远程DEVICENET设备进行诊断与参数微调，无需亲临潮湿嘈杂的现场。

   能耗与经济性：通过精准的曝气控制，系统能耗降低了约8%。相比于全面更换现场设备的方案，本项目以不到其30%的成本，实现了同等智能化水平，经济效益显著。

5. 行业推广与前景展望

该实践为水处理、市政、化工等存在大量遗留设备升级的流程工业提供了可复制的范例。随着工业互联网推进，此类协议转换网关的价值将进一步凸显。未来，融合边缘计算能力的智能网关，不仅能实现协议转换，还能在DEVICENET设备侧就地完成数据预处理、故障预测等高级功能，进一步推动传统工厂向“数据驱动”的智能运维模式演进。

总结：创新在于融合与赋能

本次项目的核心创新，并非追求最前沿的技术，而是通过PROFINET转DEVICENET网关这一务实工具，实现了新旧技术体系的高效、低成本融合。它降低了系统升级的“摩擦系数”，赋予传统DEVICENET设备新的数据生命力，证明了在工业自动化领域，成功的智能化改造往往是“连接”与“赋能”的艺术，而非简单的设备替换。这为众多面临类似困境的工业企业，指明了一条兼顾可靠性、经济性与先进性的可行路径。
