绕NI-DCPower 模块，介绍利用 LCR AC 激励功能实现输出电压的完整流程，涵盖仪器初始化、参数配置、信号生成与测量等环节，助力工程师掌握该功能在电子测量场景的应用。

功能与流程

1. 仪器初始化

通过“niDCPower” 相关函数，选定 “Resource Name” 对应仪器，建立与硬件的会话连接，为后续配置与测量做准备，是整个流程的基础，确保软件可操控实际硬件设备。

2. 信号参数配置

• LCR     激励基本设置：将 “Instrument Mode” 设为 “LCR”，“LCR Stimulus Function” 选 “AC Voltage”，明确以交流电压作为激励输出形式。

• 信号特征参数：

• “LCR Frequency” 设定交流电压信号频率，决定信号周期性变化速率；“LCR Voltage      Amplitude” 配置输出电压幅值，即信号强度。

• “Cable Length” 需匹配实际布线，补偿线缆对信号的影响（“Custom (As      Configured)” 模式暂不支持，需留意）。

• 测量与偏置配置：

• “LCR Impedance      Autorange”“LCR Impedance Range” 用于设置阻抗测量范围，前者自动适配最佳范围，后者手动指定；“LCR DC Bias      Source”“LCR DC Bias Voltage Level” 配置直流偏置，可叠加直流成分到交流信号。

• “LCR Measurement      Time”“LCR Custom Measurement Time” 定义测量时长，影响测量精度与效率，若设 “Custom” 需确保其生效条件（如改变测量模式后正确设置）。

• 激励延迟配置：“LCR Source Delay Mode” 及 “Source Delay” 设定信号输出延迟，“Manual” 模式下需手动定义延迟时间，控制信号输出时序。

3. 信号生成与测量

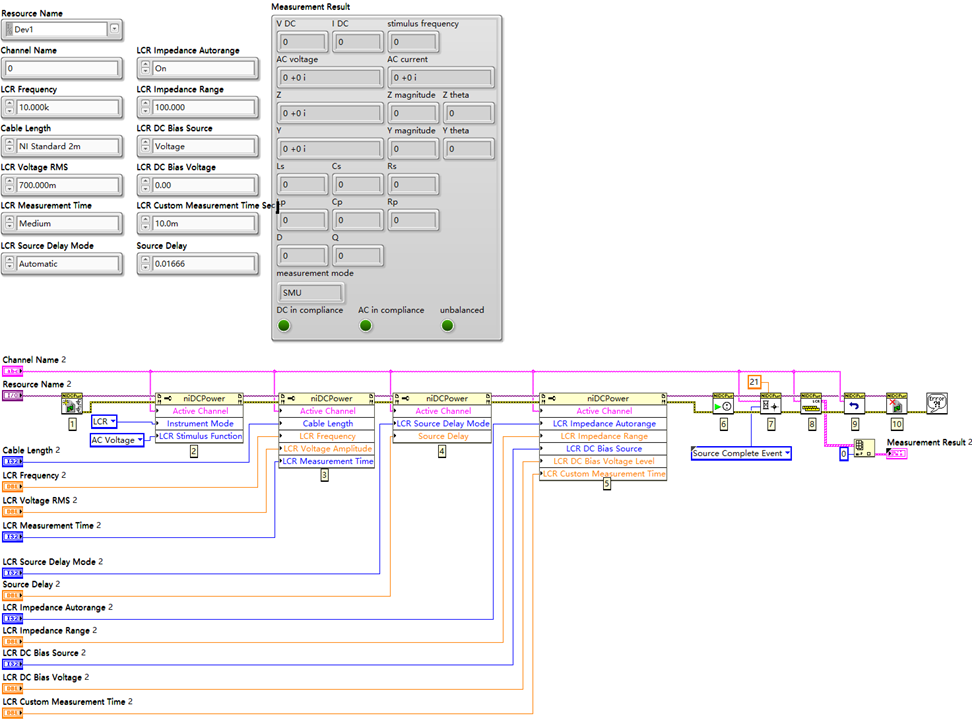

完成配置后，执行仪器启动生成（“Initiatethe instrument to start generation and acquisition”）与等待稳定（“Wait for output to settle”）操作，最后获取“Measurement Result”，实现交流电压激励输出与反馈测量。

应用场合

适用于电子元器件（如电容、电感、电阻等）的阻抗特性测试，在电子电路研发、元器件质量检测、电子设备生产调试等场景，需精准施加交流电压激励并测量响应时，该流程可有效支撑测试需求。

特点

• 功能全面：覆盖从仪器连接、信号参数精细配置到输出测量全流程，满足复杂 LCR 测试场景需求，可灵活调整频率、幅值、偏置等参数。

• 适配性强：通过配置线缆长度、阻抗范围等，适配不同实际测试环境（如不同线缆布局、不同阻抗特性被测件），不过存在 “Custom (As     Configured)” 线缆长度模式暂不支持的限制。

• 精准可控：对信号延迟、测量时长等细节配置，保障信号输出与测量的精准性、时序可控性，助力获取可靠测试数据。

适用范围

需基于NI-DCPower 模块，利用 LCR AC 激励功能开展电子元器件阻抗测试、电子电路特性验证等工作的电子工程师、测试工程师，在研发实验室、电子生产测试产线等场景均可应用，帮助实现精准、可控的交流电压激励与测量任务。
