线槽与导轨自动识别插件 点击：1006 | 回复：8
出品丨电气CAD吧
下载链接：箱柜辅助布局工具v1.1
2022/12/27：新增“自动创建”线槽功能。
2022/12/20：发布v1.0。

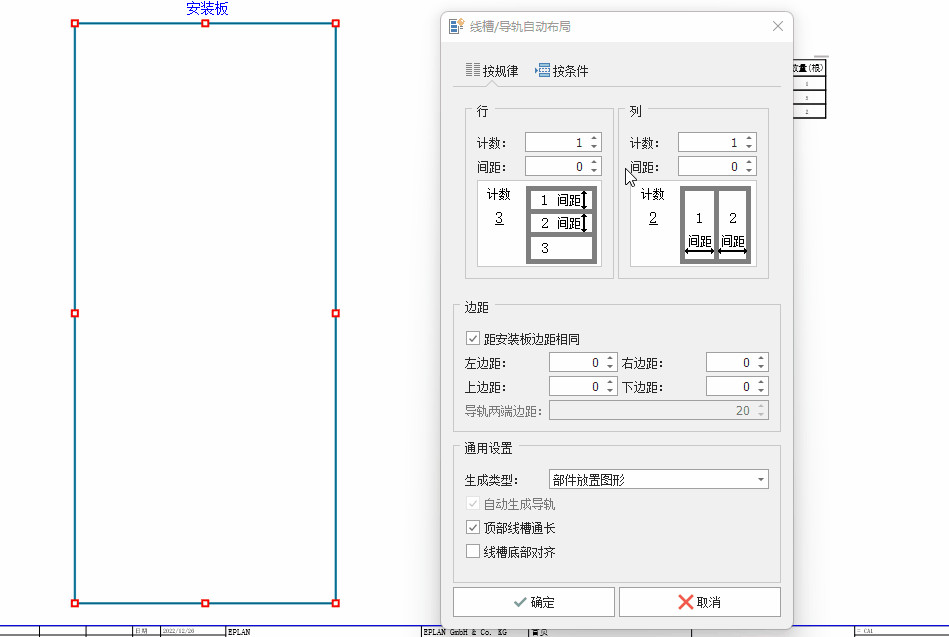

功能介绍：本插件主要用来统计2D安装布局图中线槽与导轨的长度和数量，可自动创建，也可以自动识别以矩形绘制的线槽、导轨，并将其转换为箱柜设备清单中可识别部件。减少人工统计的弊端，自动按长度统计根数。支持最新版本EPLAN 2022、EPLAN 2023，同时也适用于EPLAN v2.9以内版本。
如果小伙伴的部件库中没有线槽或导轨部件，可以自建或下载电气CAD吧发布的部件库。

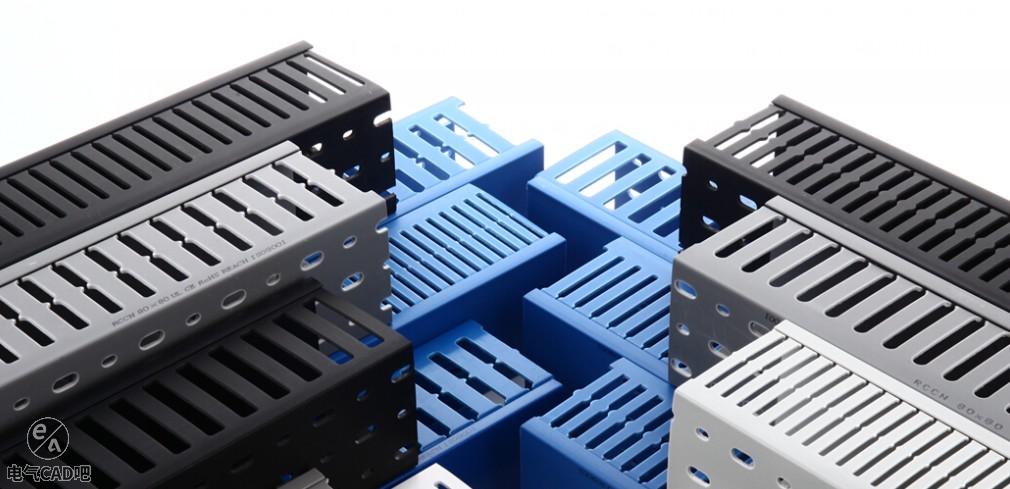

线槽：PXC系列开口型线槽 – https://www.cad-bbs.cn/easco/
导轨：DIN标准导轨 – https://www.cad-bbs.cn/rccn-rails/
效果预览：
线槽与导轨自动识别插件下载地址：https://www.cad-bbs.cn/panelTool/
安装方法：
1、将下载的dll插件全部复制到EPLAN默认程序目录内。
默认位置：C:\Program Files\EPLAN\Platform\2.7.3\Bin\
2、启动EPLAN
2.9以内执行菜单：工具>API插件，到上述目录加载下载的CAD-BBS.EplAddin.PanelAccessory.dll插件。
2023以内执行菜单：文件>附加>接口>API 管理，在API模块对话框中，加载第1步目录中的“CAD-BBS.EplAddin.PanelAccessory.dll”

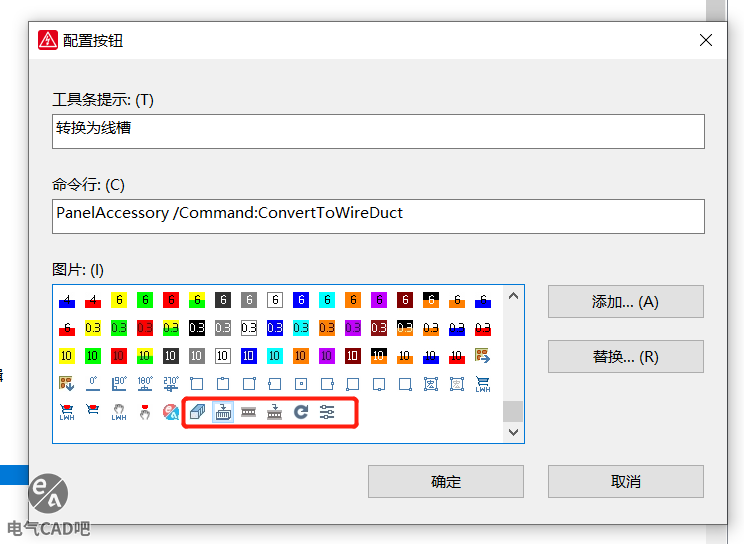

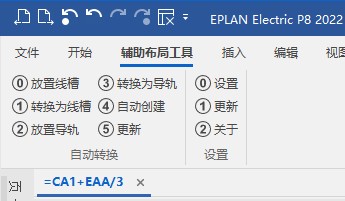

加载成功后，将出现工具栏：
3、复制“箱柜线槽与导轨清单_电气CAD吧.f18”到EPLAN默认表格目录下
默认位置：C:\Users\Public\EPLAN\Data\表格\你的用户名\
使用方法：

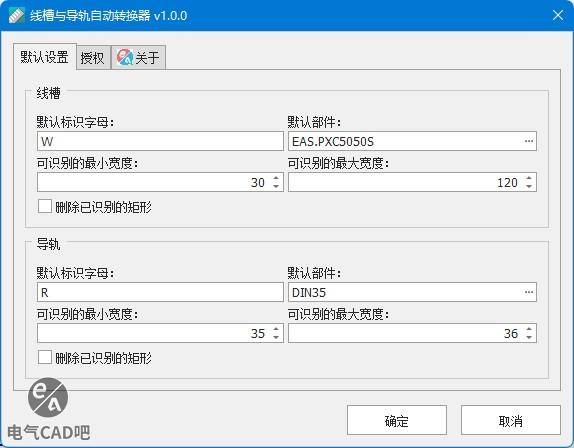

1、按需要设置好默认值与部件。
默认标识字母：线槽或导轨的标识字母
默认部件：自动识别后将指定的部件
可识别的最小宽度与最大宽度：识别条件，插件将在两者范围的矩形自动转换
删除已识别的矩形：是否删除已转换后的矩形图形
2、在页类型为安装板布局的窗口内选中代表线槽或导轨的矩形，执行工具栏的命令：转换为线槽或转换为导轨。对于转换后的部件放置，如果又有修改拖拉长度，需要另外点击：更新命令。

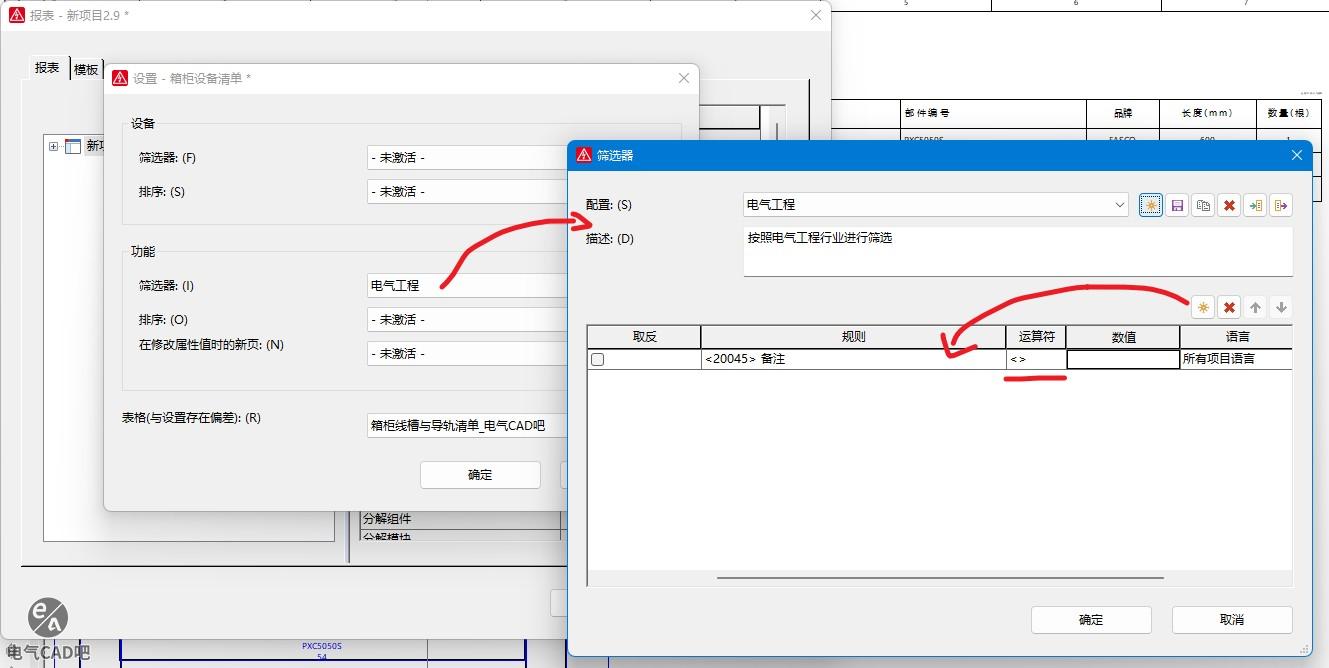

3、生成报表，推荐在本页内手动放置，为了单独展示线槽或导轨的设备清单，可在生成报表前增加筛选，筛选设置如下 ：
规则：<20045>备注
运算符：<>
数值：空
4、生成报表。
【注1】EPLAN v2.9用户安装完插件后，图标不能正常显示，需要自行在工具栏上右键调整为正确图标，功能不受影响。
【注2】EPLAN 2022若不能正常显示功能命令，需在选项卡上右键>自定义功能区，出现“自定义对话框”，点击复原，出现的对话框中点击：是，返回“自定义对话框”点击取消，即可更新显示。
【注3】如果注册提示失败，请以管理员方式运行EPLAN。
