变电站自动化系统

1) 概述

变电站是电力用户从电网获得电能和分配电能重要的环节，大中型电力用户电源进线一般是10KV或者35KV，拥有多台变压器和高压开关站，不仅要求对设备运行数据和状态、用电质量和电能等信息采集分析，用户还关心用电可靠性。Acrel-2000智能配电系统结合变电站综合自动化技术规范和电力用户对用电监控的要求，提供用户变电站继电保护、测量与控制、电能统计等功能，帮助用户实现用电信息化，降低运维成本，形成完整的用户智能配电方案，同时该系统也可作为能效管理等大平台的子系统，采集用电数据和信息。

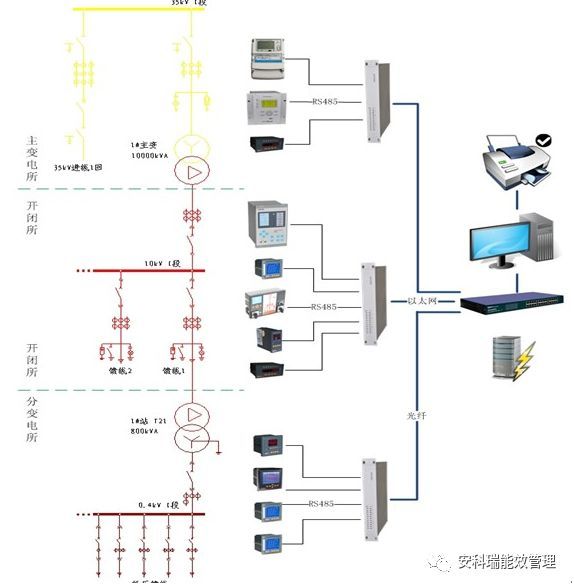

2）应用方案示意图

     3) 系统功能

●“三遥”(即遥信、遥测、遥控)

● 继电保护及其自动化

● 故障、告警、事件管理

● 故障录波和事故反演

● 统计报表、图表分析

● 数据转发和访问

● 变电站视频集成

● 变电站远程维护

4) 设备选型

电能质量监测与治理系统

1) ANAPF有源电力滤波器

1.1 )工作原理

ANAPF系列有源电力滤波器并联在含谐波负载的低压配电系统中，能够对动态变化的谐波电流进行快速实时的跟踪和补偿。其原理为：ANAPF系列有源电力滤波器通过CT采集系统谐波电流，经控制器快速计算并提取各次谐波电流的含量，产生谐波电流指令，通过功率执行器件产生与谐波电流幅值相等方向相反的补偿电流，并注入电力系统中，从而抵消非线性负载所产生的谐波电流。
