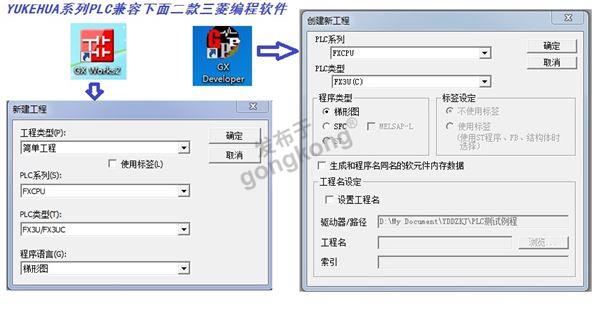

编程软件：
程序下载口：

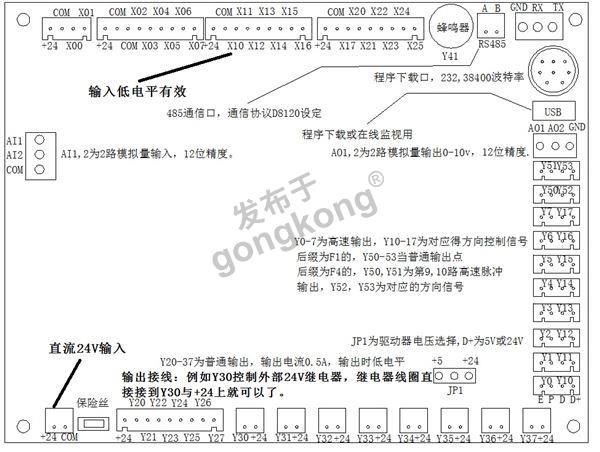

YD3u-60MT-2AI2AO-F1接线图：
型号：YDA3u-60MT-2AI-DC24-F1
电源
DC24
程序容量
8000步，1000步1MS
通信口
黑色8芯通信口为FX3u协议9600,7，E，1；硬件接口与台达下载口一样。白色232通信口通信协议通过设定D8126来实现，可选FX3u、ModbusRtu从机、RS指令。485口通信协议通过设定D8120来实现，可选FX3u、Modbus Rtu从机、RS指令。1个USB口用于高速下载,在线监视。
USB
1个USB口用于程序下载与在线监控
开关量输入
22点DC24输入，X0-X25,低电平有效。
开关量输出
Y0-Y37为晶体管输出DC24V。Y0-7为高速输出口（最高100K）,Y10-Y17为对应的脉冲方向,高速口与方向口电流最大0.2A。Y20-Y37电流为0.5A。外部负载公共端接+24，另一端接到PLC输出口Y。
模拟量输入
2路模拟量输入，12位精度，输入电压：0-10V、0-20MA；读模拟量用RD3A指令。
模拟量输出
2路模拟量输出，12位精度，输出电压：0-10V，写模拟量输出用WR3A指令。
继电器M
M0-M3071,掉电保存范围可设M0-M1023，默认M500-M1023。
步进点S
S0-1023,掉电保存范围可设S0-S1023，默认S500-S999。
定时器
100MS：T0-T199，累积型掉电保存T184-T199。
10MS：T200-T249, 累积型掉电保存T246-T249。
1MS：T250-T383,其中T250-255为累计型。
计数器
16位计数器：C0-C199，掉电保存C100-199。
32位计数器：C200-C234, 掉电保存C220-234。
32位高速计数器：C235-240为单相计数器，不倍频；C241-240为单相计数器，2倍频；C250-252为双相计数器，不倍频；C253-255为双相计数器，2倍频；
寄存器D
D0-D7999，掉电保存范围可设D0-7999,默认D200-D7999。
尺寸
164X118X20
型号：YDA3u-60MT-2AI-DC24-F4
电源
DC24
程序容量
16000步，3000步1MS
通信口
黑色8芯通信口为FX3u协议38400,7，E，1；硬件接口与台达下载口一样。白色232通信口通信协议通过设定D8126来实现，可选FX3u、ModbusRtu从机、RS指令。485口通信协议通过设定D8120来实现，可选FX3u、Modbus Rtu从机、RS指令。1个USB口用于高速下载,在线监视。
USB
1个USB口用于程序下载与在线监控
开关量输入
22点DC24输入，X0-X25,低电平有效。
开关量输出
Y0-Y37为晶体管输出DC24V。Y0-7,Y50-51为高速输出口（最高100K）,Y10-Y17,Y52-53为对应的脉冲方向,高速口与方向口电流最大0.2A。Y20-Y37电流为0.5A。外部负载公共端接+24，另一端接到PLC输出口Y。
模拟量输入
2路模拟量输入，12位精度，输入电压：0-10V、0-20MA；读模拟量用RD3A指令。
模拟量输出
2路模拟量输出，12位精度，输出电压：0-10V，写模拟量输出用WR3A指令。
继电器M
M0-M3071,掉电保存范围可设M0-M1023，默认M500-M1023。
步进点S
S0-1023,掉电保存范围可设S0-S1023，默认S500-S999。
定时器
100MS：T0-T199，累积型掉电保存T184-T199。
10MS：T200-T249, 累积型掉电保存T246-T249。
1MS：T250-T383,其中T250-255为累计型。
计数器
16位计数器：C0-C199，掉电保存C100-199。
32位计数器：C200-C234, 掉电保存C220-234。
32位高速计数器：C235-240为单相计数器，不倍频；C241-240为单相计数器，2倍频；C250-252为双相计数器，不倍频；C253-255为双相计数器，2倍频；
寄存器D
D0-D7999，掉电保存范围可设D0-7999,默认D200-D7999。
尺寸
164X118X20
回复本条
-
编程软件：
程序下载口：
接线图：
注：输入点与COM接通就是PLC内部软元件X为ON，输入点与COM断开为OFF。输出点也是低电平有效，负载公共端应接到+24，负载另一端接到Y输出点，COM0-3接在0V上。当PLC是继电器输出时，负载公共端可接正也可接负。
型号：YDD3u-32MT-6AI2AO | 型号：YDD3u-32MR-6AI2AO | |
电源 | DC24 | |
程序容量 | 8000步，1000步1MS。带时钟功能。 | |
通信口 | 2个RS232（8芯通信口为FX3u协议38400,7，E，1；白色通信口通信协议可通过设定D8126变换，可切换为FX3u、Modbus Rtu、RS指令），1个RS485（通信协议可通过设定D8120改变，可改为FX3u协议或Modbus Rtu协议、RS指令以及变频控制指令）。1个CAN总线,用于连接远程IO模块或主机间自动通信。1个USB口用于程序下载,在线监控。 | |
开关量输入 | 16点DC24输入，X0-X13,低电平有效。 | 16点DC24输入，X0-X17,低电平有效。 |
开关量输出 | 16路晶体管输出,晶体管为0.2A。 | 16路继电器输出,继电器输出电流最大5A。 |
模拟量输入 | 6路模拟量输入，12位精度，输入电压：0-10V、0-20MA；读模拟量用RD3A指令。 | |
模拟量输出 | 2路模拟量输出，12位精度，输出电压：0-10V。写模拟量输出用WR3A, , , 指令。 | |
继电器M | M0-M3071,掉电保存范围可设M0-M1023，默认M500-M1023。 | |
步进点S | S0-1023,掉电保存范围可设S0-S1023，默认S500-S999。 | |
定时器 | 100MS：T0-T199，累积型掉电保存T184-T199。 10MS：T200-T249, 累积型掉电保存T246-T249。 1MS：T250-T383,其中T250-255为累计型。 | |
计数器 | 16位计数器：C0-C199，掉电保存C100-199。 32位计数器：C200-C234, 掉电保存C220-234。 32位高速计数器：C235-240为单相计数器，不倍频；C241-240为单相计数器，2倍频；C250-252为双相计数器，不倍频；C253-255为双相计数器，2倍频； | |
寄存器D | D0-D7999，掉电保存范围可设D0-7999,默认D200-D7999。 | |
尺寸 | 143X115X50 | 143X115X50 |
回复本条
-
