限位开关控制自动往返电路原理的图解 点击:626 | 回复:0



嘉德永信自动化


  • 精华:0帖
  • 求助:0帖
  • 帖子:92帖 | 1回
  • 年度积分:3
  • 历史总积分:269
  • 注册:2018年8月15日
发表于:2018-08-30 09:55:38
楼主

D4B-2115N-5_副本

1、限位开关控制自动往复电路(1)

084235nu28hsqnfsqkqyzs

084235ui5kifidfdfzib5w

WLCA2-LD-N 3_副本

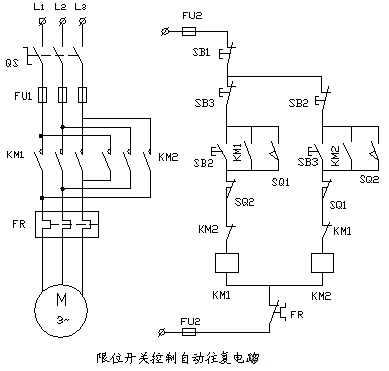

限位开关控制自动往复电路(1)

工作原理:按起动按钮SB2,KM1吸合并自保,电动机正转,带动机械设备左移。当撞块碰压行程开关SQ2时,KM1断电,KM2得电吸合并自保,电动机反转,机械设备右移。当撞块碰压行程开关SQ1时,KM2断电,KM1得电,电动机又正转左移。SB1为停止按钮。电路由按钮SB2、SB3及行程开关SQ1、 SQ2的动断触点实现了机械联锁,串联在交流接触器线圈KM1、KM2中的KM2、KM1辅助触点实现了电气联锁。串联在控制电路中的FR常闭触点,是在电动机过负载或缺相过热时热继电器将控制电路自动断开,保护了电动机。

2、限位开关控制自动往复电路(2)

undefined

undefined

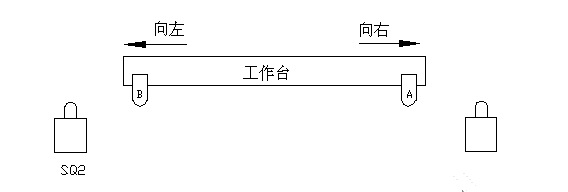

限位开关控制自动往复电路(2)

电路工作原理:按起动按钮SB2,KM1吸合并自保,电动机正转,带动机械设备左移。当撞块碰压行程开关SQ2时,KM1断电,KM2得电吸合并自保,电动机反转,机械设备右移。当撞块碰压行程开关SQ1时,KM2断电,KM1得电,电动机又正转左移。SB1为停止按钮。电路由按钮SB2、SB3及行程开关SQ1、 SQ2的动断触点实现了机械联锁,串联在交流接触器线圈KM1、KM2中的KM2、KM1辅助触点实现了电气联锁。串联在控制电路中的FR常闭触点,是在电动机过负载或缺相过热时热继电器将控制电路自动断开,保护了电动机。 SQ3、SQ4S是左移和右移的终端位置行程开关。
