<智能制造应用图册> 以专业的視点，用图说的方法，从理论与实践的角度去关注智能制造应用, 普及智能制造知识，为用户提供智能制造技术的核心内容。

<智能制造应用图册>第三期<电力互感器的工业互联网>

1 电力互感器的生产、营销和运行的传统模式

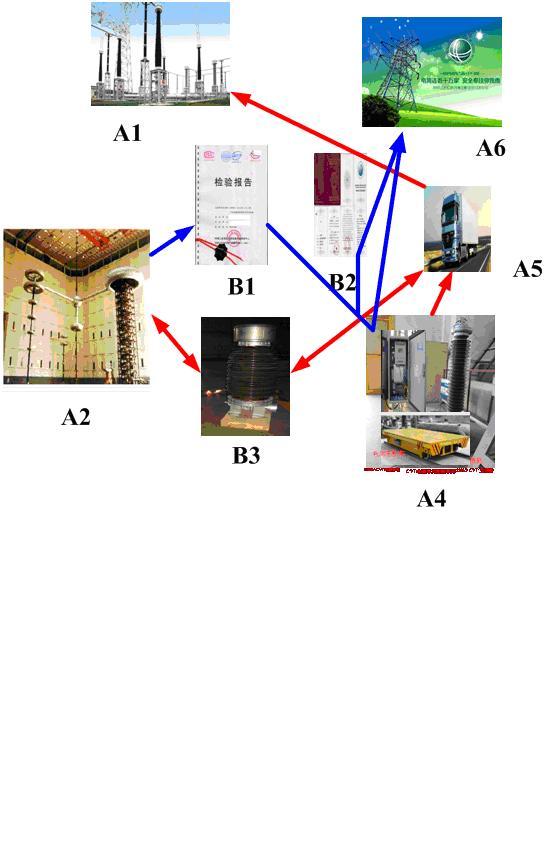

电力互感器的生产、营销和运行的传统模式如图1所示。


图1 电力互感器的生产、营销和运行的传统模式

生产厂(A4) 的电力互感器(B3) ，通过运输公司(A5) 运到电力设备检测中心(A2)；进行型式检定。生产厂(A4) 将型式检定报告(B1) 和投标文件(B2) 一起到国家电网(A6)投标。产品中标后，通过运输公司(A5) 运到变电站(A1) 运行。

2 电力互感器的工业互联网整体架构

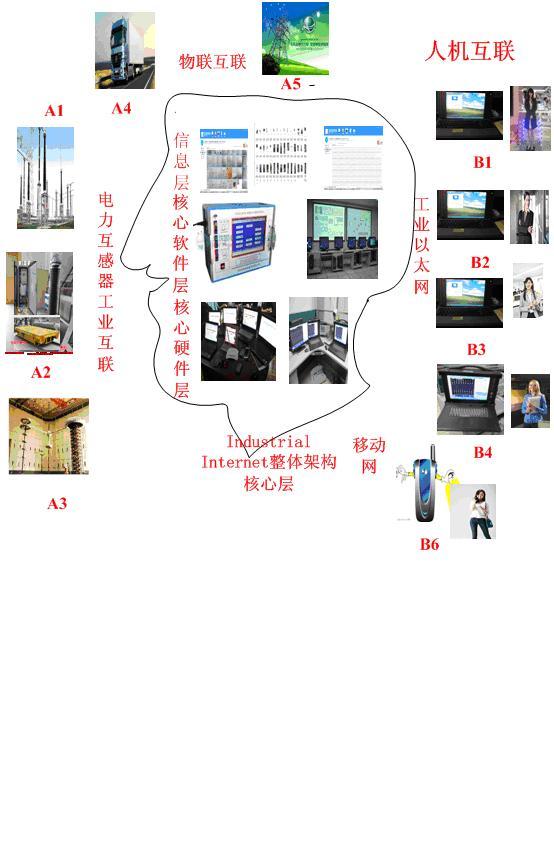

电力互感器的工业互联网整体架构如图2所示。


图2 电力互感器的工业互联网整体架构

电力互感器的工业互联网整体架构图中符号说明如下：

A1—变电站 A2—电力设备检测中心 A3—电力互感器厂 A4—物流中心 A5—国家电网

B1、B2、B3和B4—人机通过整体架构核心层对A1、A2、A3、A4和A5进行互联。

3 电力互感器的工业互联网的网络结构

电力互感器的工业互联网的网络结构如图3所示。


C1 中心层——中心办公室。

C2 管理层——体系、数据库和决策机构。

C3 计划层——生产计划、设备仪器、控制、测量和质检。

C4 生产层——工业机器人、数控、电动平板车、数采、电磁单元、康耐視和局部网。

图3 电力互感器的工业互联网的网络结构

电力互感器的工业互联网的网络结构为内外网络结构：B1、B2、B3和B4—由外部网络互联；变电站(A1) 、电力设备检测中心(A2) 和电力互感器厂(A3) 的各自C1、C2、C3和C4由内部网络(WIFI) 互联。内部网络(WIFI) 互联信息由360云盘同步版执行；外部网络(以太网)互联信息由360云盘执行。

有关<智能制造应用图册>的任何问题，可咨询WAYAJ智能制造工作室。
