齿轮传动机械动态图，你知道它们分别是什么传动方式吗？

由于常有敏感词，被自动删去；故先发图，跟帖发文。


1分不嫌少！
赏
分享到：
收藏 邀请回答 回复楼主 举报


楼主最近还看过



武汉王工

  • 精华：30帖
  • 求助：95帖
  • 帖子：5269帖 | 8770回
  • 年度积分：0
  • 历史总积分：28783
  • 注册：2020年5月25日
发表于：2019-01-25 08:10:10
1楼


01
               圆柱齿轮传动


两个齿轮啮合时候齿轮的主轴相互平行的时候我们叫做平行轴齿轮传动。也叫圆柱齿轮传动。具体分为下面几个方面：直齿轮传动、平行轴斜齿轮传动、人字齿轮传动、齿轮齿条传动、内齿轮传动、摆线齿轮传动、行星齿轮传动等。

1）直齿轮传动

2)平行轴斜齿轮传动


3）人字齿轮传动

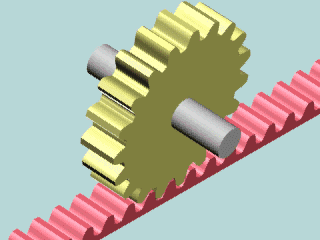

4）齿轮齿条传动

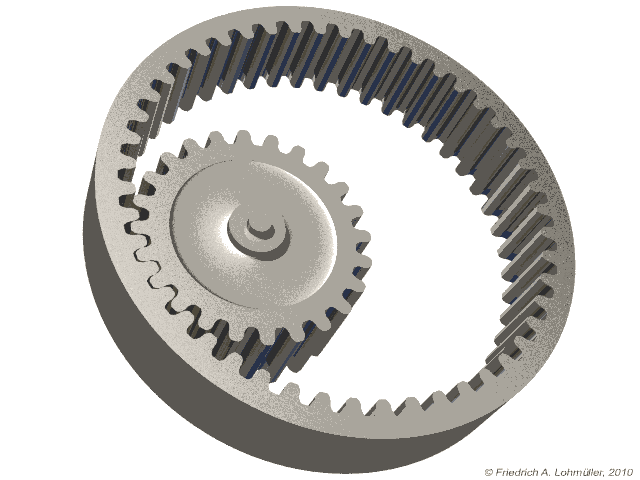

5）  内齿轮传动

6）行星齿轮传动


02
                   锥齿轮传动


如果两个主轴相互不是平行的时候，叫做相交轴齿轮传动，也叫锥齿轮传动。具体分为：直齿锥轮传动、斜齿锥齿轮传动、曲线齿锥齿轮传动等。

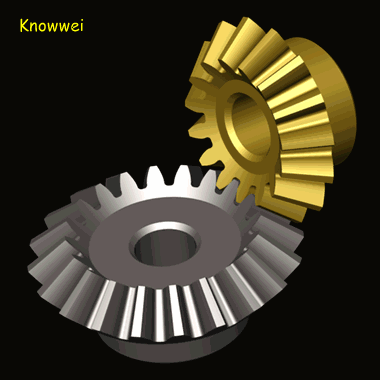

1）直齿锥轮传动

2）斜齿锥齿轮传动

3）  曲线齿锥齿轮传动



03
           交错轴齿轮传动


当两主轴空间异面交错的时候，叫交错轴齿轮传动。有交错轴斜齿轮传动、准双曲面齿轮传动、蜗杆传动等。

1）交错轴斜齿轮传动


2）准双曲面齿轮传动

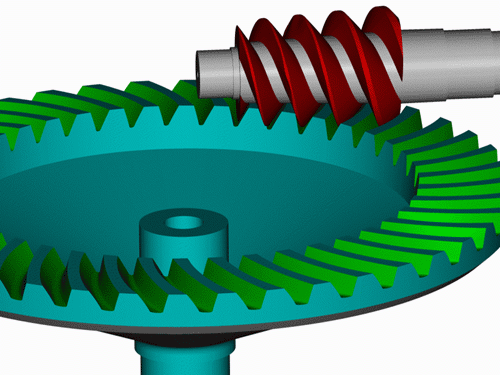

3）蜗杆传动
