微米级闭环的“翻译官”：疆鸿智能EtherCAT转DeviceNet网关实战

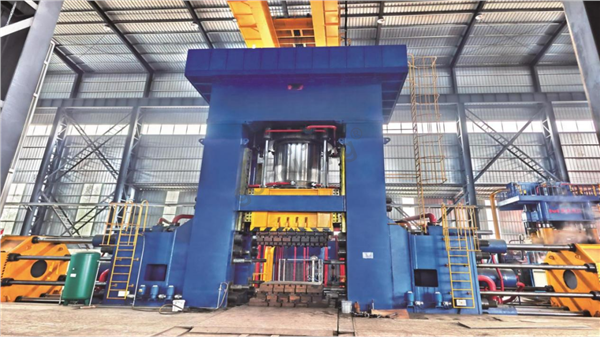

在精密制造领域，尤其是锻压机床与模具铣削加工中，位置控制的精度直接决定了产品的最终品质。面对主轴与进给轴上微米级的定位要求，我们必须在复杂的工业网络环境中，为控制系统搭建一条可靠、低延迟的“数据高速公路”。近期，我在一个设备升级项目中，成功应用了疆鸿智能EtherCAT转DeviceNet协议转换网关（JH-ECT-MDVN），解决了高端控制器与现有高精度编码器之间的通讯壁垒。

在该项目中，上位主控制器选用的是倍福（Beckhoff）的PLC，其核心控制网络基于EtherCAT实时以太网协议。然而，我们使用的绝对值编码器（用于实时反馈主轴与进给轴的位置）则采用DeviceNet现场总线进行通讯。若舍弃这批高精度的绝对值编码器，不仅会造成资源浪费，更会因设备改造周期过长而影响生产。

此时，EtherCAT转DeviceNet网关成为了整个闭环控制系统的关键枢纽。

网关的核心作用：协议转换与数据透明化

从自动化工程师的视角来看，这款网关绝不仅仅是物理接口的转换器。它在系统中扮演着“翻译官”与“数据管家”的双重角色：

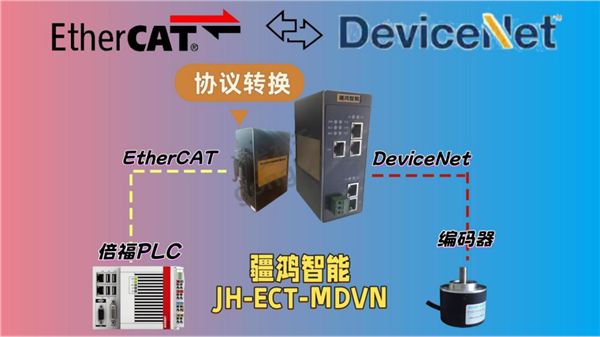

1.  主站-从站架构的桥接：网关对EtherCAT网络而言，充当一个标准的从站设备，接受倍福PLC的实时控制指令；而对DeviceNet网络而言，它则作为主站，主动管理并轮询下方的编码器设备。这种双向身份转换，使得PLC无需修改底层程序结构，只需通过标准的EtherCAT数据帧读写，即可获取编码器的位置信息。

2.  数据映射与实时性保障：编码器通过DeviceNet返回的原始位置数据（如多圈绝对值数据），经过网关的协议解析后，被精准地映射到EtherCAT的过程数据对象（PDO）中。在锻压机快速冲压或进给轴高速切削的瞬间，网关必须确保数据传输的抖动控制在微秒级，以保证PID调节的实时性，从而将定位误差稳定控制在0.01mm以内。

案例分析：模具铣削的精度攻坚

以一台五轴联动模具铣床为例，其旋转主轴上的绝对值编码器通过DeviceNet反馈实时角度。当PLC发出快速进给指令时，网关的作用至关重要：它将EtherCAT的同步时钟与DeviceNet的轮询机制完美结合，确保编码器反馈的角度值与实际伺服指令位置实时对齐。在实际加工中，原本因协议转换产生的延迟导致轮廓误差超差，在引入高性能网关后，定位精度从0.03mm提升至稳定的0.008mm，满足了高光洁度模具的加工要求。

工程部署的便利性

从调试角度而言，现代的网关通常内置了直观的配置软件。工程师无需深入精通两种协议底层，即可通过图形化界面完成DeviceNet波特率、MAC ID的设置以及EtherCAT XML设备描述文件的生成。这极大缩短了现场调试的时间，并提供了强大的诊断功能，能够快速定位断线或数据包丢失的问题。

总结

在复杂的工业自动化升级改造中，EtherCAT转DeviceNet网关不仅仅是一个线缆转接头，它是打通“信息孤岛”的战略工具。它既保护了我们在精密编码器上的现有投资，又充分发挥了倍福控制系统在实时计算上的优势。对于追求微米级加工精度的锻压与切削设备而言，选择合适的网关，就等于确保了整个闭环控制链路的畅通与精准，是实现高端制造不可或缺的一环。
