告别“脆皮”网络！水电厂疆鸿智能PROFIBUS靠集线器“支棱”起来了

 一、行业背景与现场环境

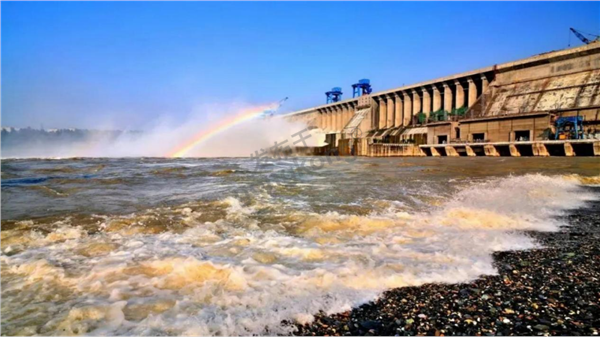

我国西南地区某大型水力发电站，装机容量达850MW，承担着区域电网调峰调频的重要任务。电站控制系统采用西门子S7-400系列PLC作为主控制器，构建了基于PROFIBUS-DP的分布式控制系统。然而，在实际运行中面临着独特挑战：厂区设备分布跨越多个楼层和厂房，最远设备距离超过1200米；潮湿环境导致接头腐蚀问题频发；局部电磁干扰严重，特别是在发电机层和变压器区域。

传统线性PROFIBUS网络在该环境中暴露出明显缺陷：单点故障可能导致整条支路瘫痪，维护时需全线停机，严重影响发电连续性。2019年雨季期间，曾因一段电缆接头受潮导致三台机组监控数据丢失，迫使电站降负荷运行36小时。

 二、PROFIBUS集线器的关键作用与拓扑创新

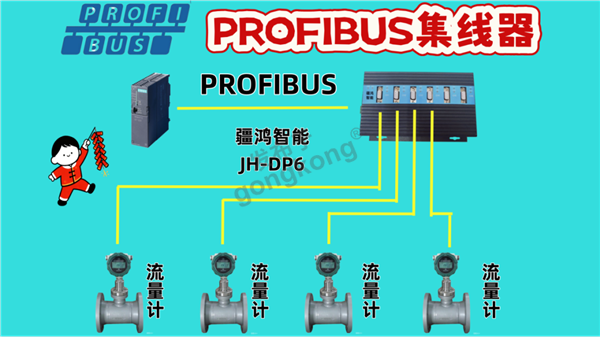

针对上述问题，我们引入了PROFIBUS光纤集线器作为网络核心重构了系统架构。在PLC侧，集线器通过集成的光电转换模块直接连接S7-400的PROFIBUS接口；在设备侧，则连接着三大类关键设备：

1. 过程控制设备：包括法国ALSTOM的液压调速器、德国VOITH的导叶控制器、国产大型阀门执行机构等。这些设备通过PROFIBUS适配器接入集线器各端口，传输控制指令与状态反馈。

2. 监测仪表群：振动监测系统（Bently 3500系列）、水头压力变送器、流量计、绕组温度检测单元等，以从站形式接入，实时上传设备健康数据。

3. 辅助系统控制器：油压装置控制柜、技术供水系统PLC、通风系统变频器等子系统控制器，作为智能从站实现协调控制。

拓扑设计上，我们放弃了传统的线性结构，采用分级星型拓扑：主集线器位于中控室，通过单模光纤连接四个位于不同厂房的子集线器。这种设计带来三大优势：

- 故障隔离：任一分支故障不影响其他支路

- 扩展灵活：新增机组监测点只需在相应子网扩展

- 维护便利：可在不停机情况下更换分支模块

集线器的信号再生功能有效解决了长距离传输衰减问题，内置的终端电阻自动匹配消除了因施工疏忽导致的反射误差。在实际运行中，我们通过集线器的诊断端口接入了西门子STEP7诊断工具，实现了对网络负载率、站响应时间等参数的实时监控。

 三、创新实践与行业启示

本项目的创新之处在于将传统PROFIBUS集线器从单纯的“信号中继器”升级为“智能网络管理器”。我们在标准集线器基础上增加了三方面功能：

1. 状态预诊断模块：通过分析信号质量趋势，提前2-3周预警接头氧化或电缆劣化风险，变被动维修为预测性维护

2. 协议转换接口：预留PROFINET转换能力，为未来系统升级提供平滑过渡路径

3. 自适应终端电阻：根据接入设备数量自动调整终端电阻值，避免现场人员设置错误

水电行业自动化的核心诉求是可靠性与连续性。PROFIBUS集线器的合理应用不仅解决了物理层连接问题，更重要的是构建了具有弹性的网络架构。在数字化电厂的发展趋势下，这种基于稳健物理网络的数据采集体系，为后续实施状态检修、智能预警等高级应用奠定了坚实基础。

实践证明，在自动化系统设计中，越是基础的网络架构环节，越需要从全生命周期角度考量。PROFIBUS集线器这类“不起眼”的设备，恰恰是保障水电系统全年无间断运行的关键组件之一。未来随着水电厂智能化程度的提高，网络基础设施将承载更多数据流，其稳定性和可管理性将成为衡量自动化系统成熟度的重要标尺。
