工业自动化通信难题破解:Modbus RTUProfinet网关在涡街流量计与西门子S7-1200 PLC系统集成中的应用

在工业自动化领域,实现不同协议设备间的无缝通信一直是技术难点。本文将深入探讨如何通过Modbus RTUProfinet网关,将涡街液体流量计接入西门子S7-1200 PLC系统,构建高效稳定的数据采集与控制网络。

工业自动化通信难题破解:Modbus RTU转Profinet网关在涡街流量计与西门子S7-1200 PLC系统集成中的应用172.png

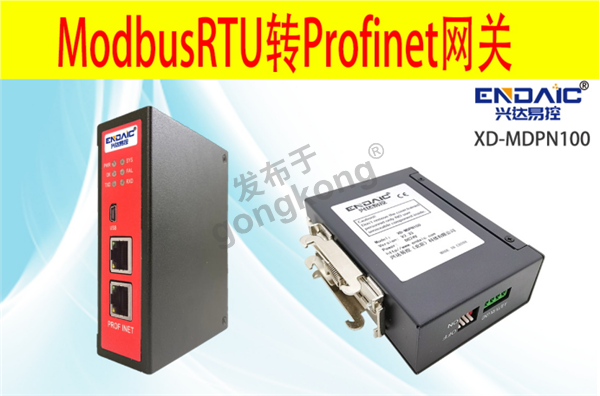

工业现场常出现“语言不通”的困境:涡街流量计普遍采用Modbus RTU协议(一种基于串口的通信标准),而西门子PLC系统通常运行Profinet(工业以太网协议)。这就像一位只会中文的工程师与一位只懂德语的设备对话,必须依赖“翻译官”——协议转换网关。例如兴达易控的XD-MDPN100网关或微硬创新的同类产品,能实时将Modbus信号“翻译”为Profinet数据帧,实现跨协议通信。

工业自动化通信难题破解:Modbus RTU转Profinet网关在涡街流量计与西门子S7-1200 PLC系统集成中的应用369.png

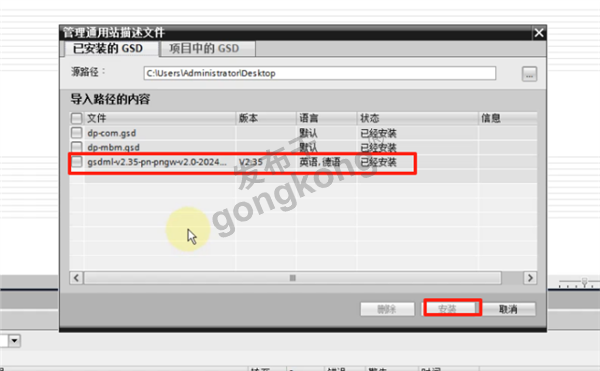

在西门子博图(TIA Portal)软件中,安装Modbus RTUProfinet网关提供的GSD文件。这相当于在PLC的“通讯录”中添加Modbus RTUProfinet网关的联系方式,使其能识别并管理该设备。

工业自动化通信难题破解:Modbus RTU转Profinet网关在涡街流量计与西门子S7-1200 PLC系统集成中的应用482.png

在博图中添加Modbus RTUProfinet网关设备,分配Profinet网络中的IP地址。

工业自动化通信难题破解:Modbus RTU转Profinet网关在涡街流量计与西门子S7-1200 PLC系统集成中的应用534.png

建立Modbus寄存器与PLC数据块的映射关系。

工业自动化通信难题破解:Modbus RTU转Profinet网关在涡街流量计与西门子S7-1200 PLC系统集成中的应用561.png

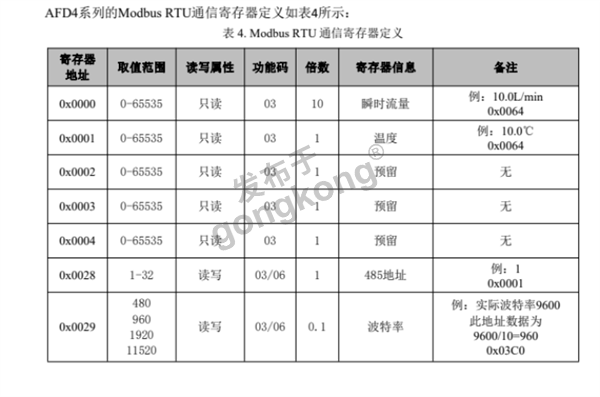

例如,流量计的瞬时流量值可能存储在Modbus40000寄存器,需将其映射到PLCDB1.DBW0地址,就像为快递包裹贴上正确的收货标签。

工业自动化通信难题破解:Modbus RTU转Profinet网关在涡街流量计与西门子S7-1200 PLC系统集成中的应用635.png

通过上述步骤,Modbus RTUProfinet网关成功架起了涡街流量计与西门子PLC的“数字桥梁”。这种方案不仅适用于流量计,还可扩展至电表、温控器等Modbus设备,为工业4.0的柔性生产奠定基础。技术的本质,正是将复杂的协议与信号,转化为人类可理解、系统可执行的简单指令。
