三菱PLC与西门子PLC如何实现互通？看这篇就够了！

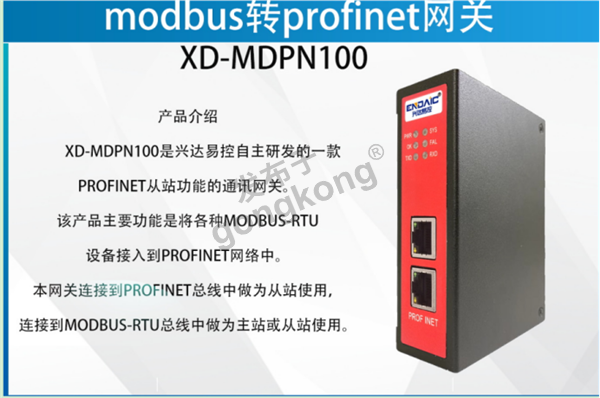

在工业自动化领域，不同品牌设备间的互联互通常因协议差异形成技术壁垒。以三菱FX系列PLC与西门子S7-1200 PLC的通讯为例，前者通过485接口支持ModbusRTU协议，后者则采用Profinet工业以太网协议，二者如同操着不同语言的工程师，需要借助"翻译官"——兴达易控ModbusRTU转Profinet网关（XD-MDPN100）实现对话。

协议转换的桥梁作用

ModbusRTU协议如同老式电报机，通过串行通信逐位传输数据帧，而Profinet协议则像高速光纤网络，采用以太网帧结构实现毫秒级实时通信。网关设备承担着"协议转换器"的角色，其内部运行着双协议栈处理引擎，能够将ModbusRTU的03功能码读取指令转换为Profinet的IO数据块，就像将纸质文件扫描成电子文档，既保留原始信息又适配新载体。

硬件组网的拓扑设计

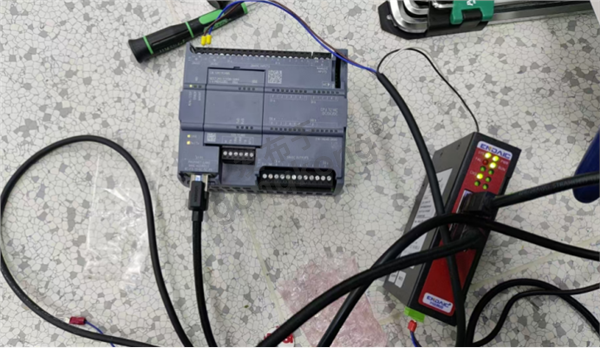

典型实施方案中，三菱PLC的485通信口通过屏蔽双绞线接入网关的RS-485接口，传输距离可达1200米（相当于三个标准足球场长度）。网关另一端通过RJ45接口接入Profinet网络，与西门子PLC组成星型拓扑。这种架构类似城市供水系统：RS-485如同分支管道收集各站点数据，Profinet网络则像主干管道进行高速传输，网关就是泵站实现流量转换与压力适配。

参数配置的三重匹配

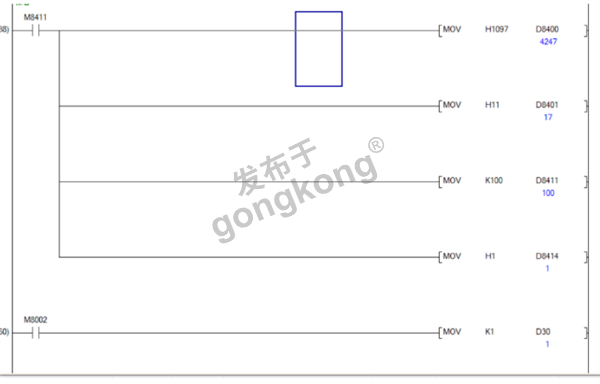

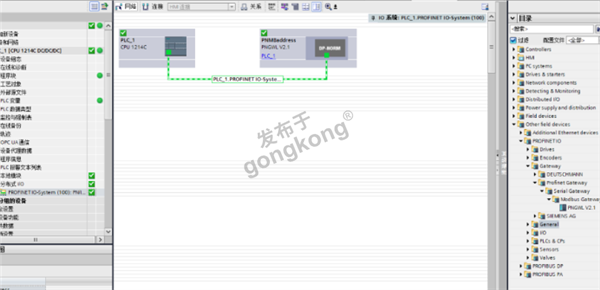

工程师需在三个层面完成参数校准：首先设置三菱PLC的485通信参数为19200bps波特率、8位数据位、偶校验（如同统一对话语速和发音规则）；其次在网关配置工具中建立Modbus从站地址表，定义保持寄存器的映射范围；最后在西门子TIA Portal中导入GSD文件，将网关识别为Profinet设备并分配输入输出地址。这三个步骤相当于为三方人员办理通行证、制定会谈议程、安排会议室座次。

数据映射的位级对应

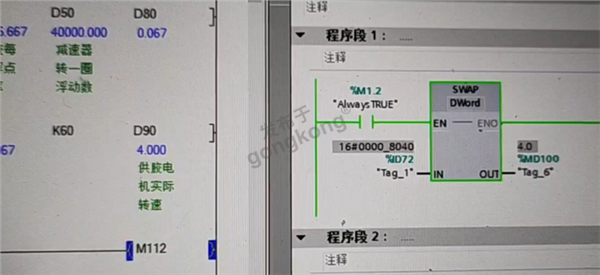

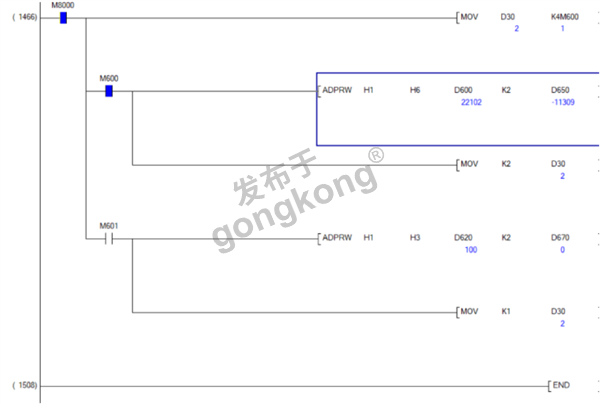

实际应用中，需将三菱PLC的D200-D215寄存器（存储温度、压力等模拟量）映射到西门子PLC的IW64-IW94地址区。这类似于跨国公司的报表格式转换：原始数据如同不同货币的金额，网关执行"汇率换算"后，数据在目标系统中呈现出统一的数值形态。关键参数如浮点数格式需特别注意，避免出现类似"12.5℃显示为12500"的解析错误。

通信质量的验证方法

部署完成后需进行三轮验证：基础测试阶段使用Modscan软件抓取网关数据，确认物理层连通性；功能测试阶段通过西门子HMI强制写入布尔量，观察三菱PLC输出点响应；压力测试阶段模拟20ms周期的高速通信，检验丢包率是否低于0.1%。这如同新车路试，需经历怠速检测、弯道测试和极限速度挑战才能正式上路。

故障排查的典型场景

当出现通信中断时，可按照"信号流"顺序排查：检查485终端电阻是否匹配（如同确认水管阀门是否开启）、网关供电是否稳定（类似检查转换器电源）、PLC程序中的寄存器地址是否偏移（核对文件页码是否错乱）。曾有案例显示，某工厂因接地不良导致信号毛刺，其故障波形就像心电图上的异常波动，通过加装磁环滤波器得以解决。

这种异构系统集成方案已在国内某汽车焊装线成功应用，实现三菱PLC控制的搬运机器人与西门子PLC管理的主生产线实时同步，系统响应时间压缩至15ms以内，比传统硬接线方式节省82%的调试周期。随着工业互联网发展，协议转换技术将持续扮演关键角色，帮助企业在不改动现有设备的前提下，构建更智能的生产神经网络
