Profibus现场总线协议转换网关模块介绍

关于Profibus网关模块协议品牌设备

Profibus总线协议是工业自动化领域的重要通信标准。它由Profibus-DP、PA、FMS组成,DP用于设备级高速数据传输,PA适用于过程自动化且支持本质安全,FMS负责车间级通信管理。其采用主从式通信,令牌环与主从相结合传输数据。凭借开放性、高速、可靠等特点,广泛应用于制造业、交通运输等行业,能有效连接各类设备,实现自动化控制。

Profibus现场总线协议转换网关模块介绍(图1)


常见的Profibus通讯协议主站协议转换:

Profibus主站协议转换在工业自动化系统集成中至关重要,能让不同协议设备协同工作。以下介绍是基本网关设备角度来定议主从站,即网关做DP的主站

1. ProfibusPA转RS485JM-RTU-PA

2. ProfibusPA转ProfibusPN耦合器JM-DP-PA

3. ProfibusDP主站转MODBUS RTUJM-DPM-RTU

4. ProfibusDP主站转ProfinetJM-DPM-PN

5. ProfibusDP主站转CCLINKJM-DPM-CCLK

6. ProfibusDP主站转CCLINK IEFBJM-DPM-CCLKIE

7. ProfibusDP主站转EtherCAT从站JM-DPM-ECT

8. ProfibusDP主站转Ethernet/IP从站JM-DPM-EIP

9. ProfibusDP主站转MODBUS TCPJM-DPM-TCP

10. ProfibusDP主站转DeviceNet从站JM-DPM-DNT


Profibus协议应用领域非常广泛,主要包括以下几个方面:

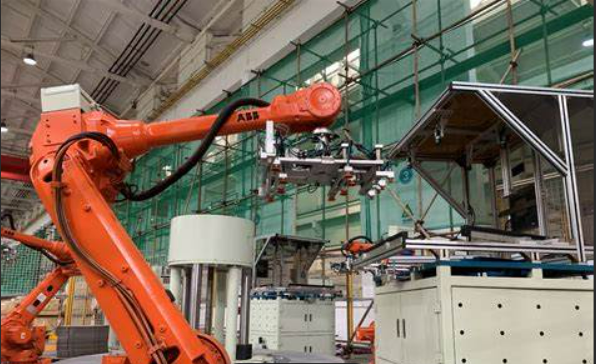

(一)汽车制造:在汽车生产线上,Profibus用于连接机器人、自动化装配设备、检测仪器等。比如车身焊接车间,大量的机器人通过Profibus与主控制系统通信,接收精确的动作指令,协同完成复杂的焊接任务;装配环节,传感器与执行器借助Profibus实现零部件的精准定位与安装,保证装配质量和生产效率。

Profibus现场总线协议转换网关模块介绍(图2)

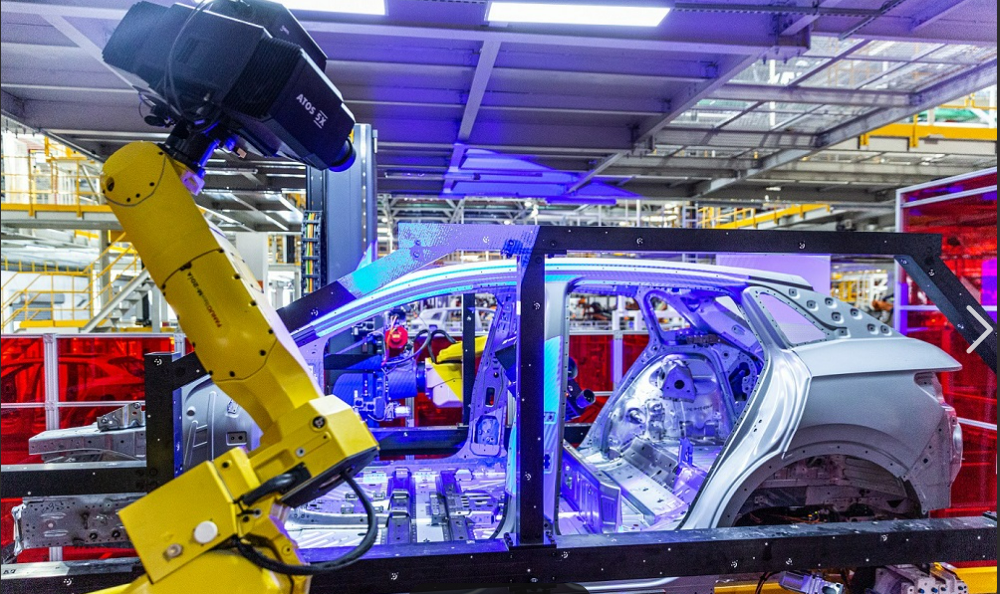

(二)电子制造:电子制造工厂中,SMT(表面贴装技术)设备、检测设备和自动化物料输送系统常通过 Profibus组网。SMT 贴片机依据Profibus传来的程序数据,高速准确地贴装微小电子元件;检测设备将检测数据实时反馈给控制系统,确保产品质量。

(三)化工生产:在化工生产过程中,涉及众多温度、压力、流量等参数的监测与控制。Profibus连接各类现场仪表、阀门和泵等设备,实现对反应过程的精确控制。如控制系统,通过Profibus实时采集温度、压力传感器数据,调节阀门开度控制物料流量和回流比,保障化工生产稳定运行。

(四)电力行业在变电站内,Profibus用于连接各种保护装置、测控设备和智能电表等。通过Profibus网络,实现对变电站设备的集中监控和管理,及时发现故障隐患,保障电力系统的可靠供电。

Profibus现场总线协议转换网关模块介绍(图3)

(五)交通运输:轨道交通地铁、轻轨等轨道交通系统中,Profibus用于列车内部设备的通信以及车站设备与列车的通信。列车的牵引系统、制动系统、车门控制系统通过Profibus协同工作,确保列车安全平稳运行;车站的自动售检票系统、站台屏蔽门系统与列车通过Profibus进行数据交互,实现高效的运营管理。

(六)楼宇自动化:在大型商业建筑和写字楼中,Profibus用于连接空调系统、照明系统、电梯控制系统等。通过Profibus实现对建筑设备的集中监控和智能化管理,根据室内外环境变化自动调节设备运行状态,达到节能、舒适的目的。例如,空调系统根据室内温度和人员活动情况,通过Profibus接收指令调节风量和温度。

Profibus通讯协议主站协议拓扑结构案例:



Profibus现场总线协议转换网关模块介绍(图4)

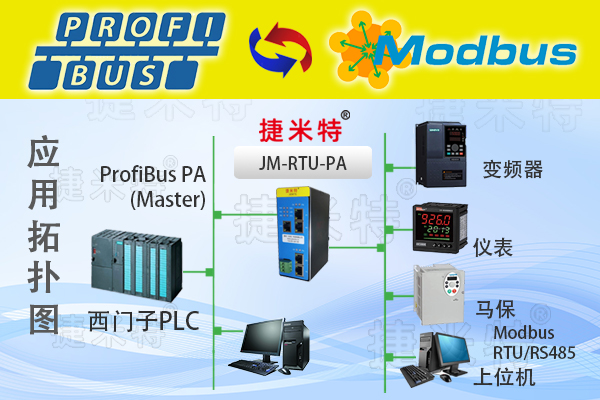

捷米特JM-RTU-PA


Profibus现场总线协议转换网关模块介绍(图5)

捷米特JM-DP-PA

Profibus现场总线协议转换网关模块介绍(图6)

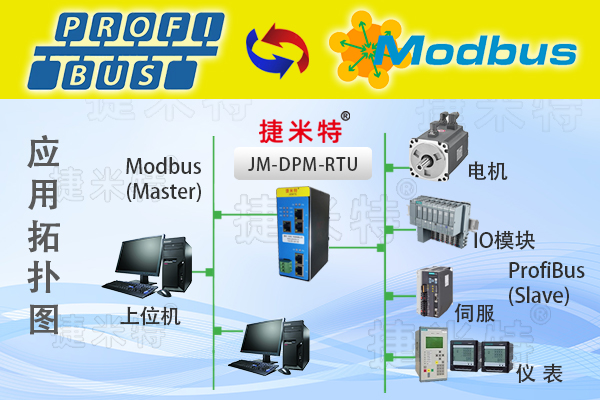

捷米特JM-DPM-RTU


Profibus现场总线协议转换网关模块介绍(图7)

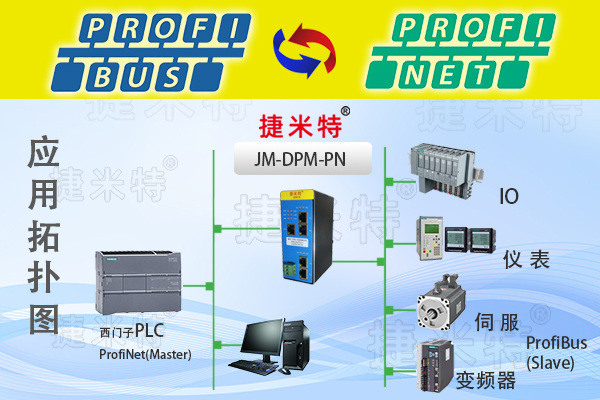

捷米特JM-DPM-PN

Profibus现场总线协议转换网关模块介绍(图8)

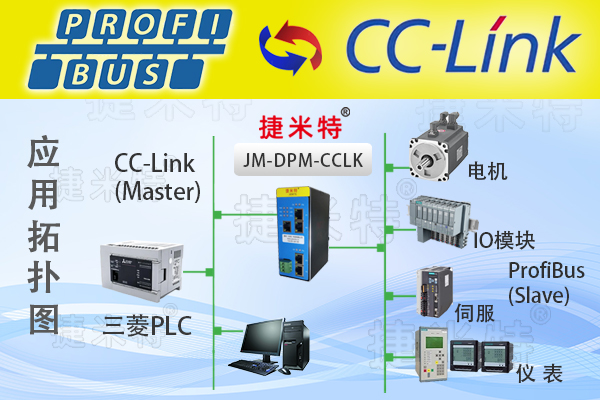

捷米特JM-DPM-CCLK


Profibus现场总线协议转换网关模块介绍(图9)

捷米特JM-DPM-ECT

Profibus现场总线协议转换网关模块介绍(图10)

捷米特JM-DPM-CCLKIE


Profibus现场总线协议转换网关模块介绍(图11)

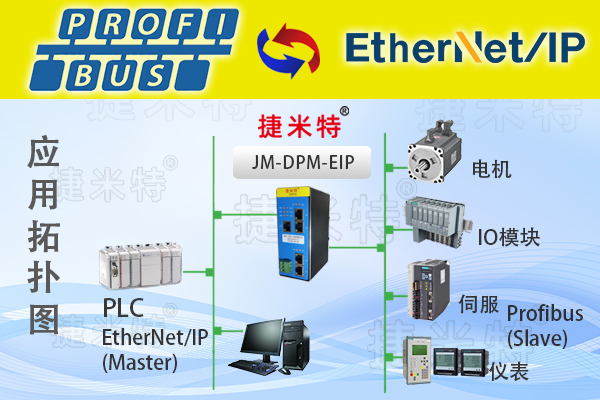

捷米特JM-DPM-EIP

Profibus现场总线协议转换网关模块介绍(图12)

捷米特JM-DPM-TCP


Profibus现场总线协议转换网关模块介绍(图13)

捷米特JM-DPM-DNT

Profibus网关模块从站介绍

Profibus从站是Profibus现场总线网络中接收主站指令并向主站发送数据的设备。在Profibus网络中,主站负责发起通信、调度网络资源和控制从站设备;从站处于从属地位,响应主站的请求,提供设备的状态信息或执行主站下达的控制任务 。一个 Profibus网络可以连接多个从站,从站地址在网络中必须唯一,以确保主站能准确与各个从站进行通信。以下介绍是基本网关设备角度来定议主从站,即网关做DP的



1. ProfibusDP从站转MODBUS RTUJM-RTU-DP

2. ProfibusDP从站转485(自由协议)JM-RS485-DP

3. ProfibusDP从站转232(自由协议)JM-RS232-DP

4. ProfibusDP从站转CANopen主站JM-DP-COP

5. ProfibusDP从站转CANJM-DP-CAN

6. ProfibusDP从站转Ethernet/IP从站JM-DP-EIP

7. ProfibusDP从站转MODBUS TCPJM-DPS-TCP

8. ProfibusDP从站转EtherCAT从站JM-DP-ECT

9. ProfibusDP从站转DeviceNet从站/主站JM-DP-DNT(M/S)

10. ProfibusDP从站转CCLINK IEFB从站JM-DP-CCLKIE

11. ProfibusDP从站转CCLINK从站JM-DP-CCLK



Profibus网关模块从站协议拓扑结构案例:

Profibus现场总线协议转换网关模块介绍(图14)

捷米特JM-RTU-DP


Profibus现场总线协议转换网关模块介绍(图15)

捷米特JM-DP-COP

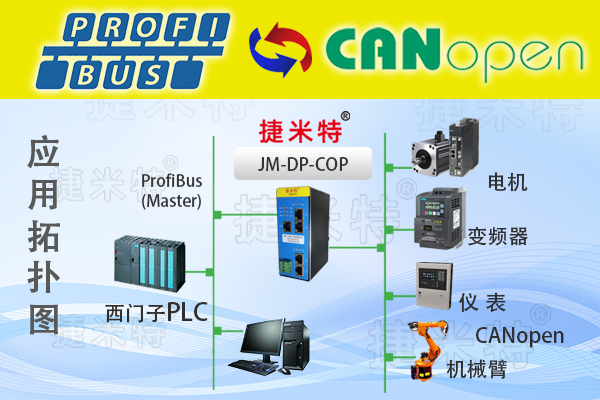

Profibus现场总线协议转换网关模块介绍(图16)

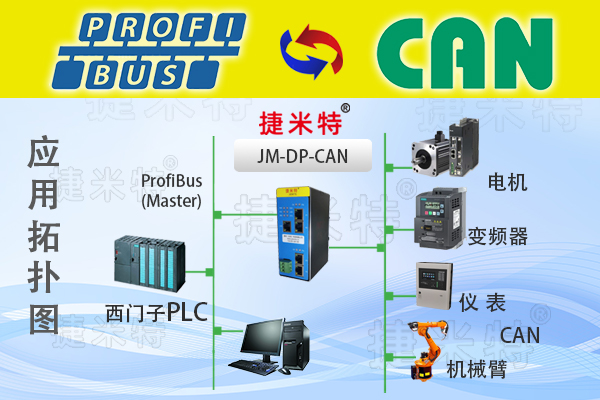

捷米特JM-DP-CAN


Profibus现场总线协议转换网关模块介绍(图17)

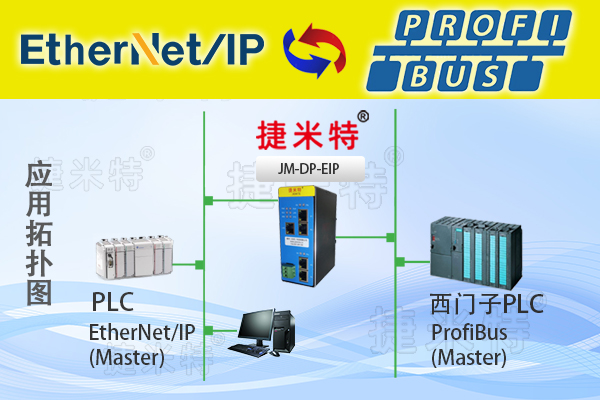

捷米特JM-DP-EIP

Profibus现场总线协议转换网关模块介绍(图18)

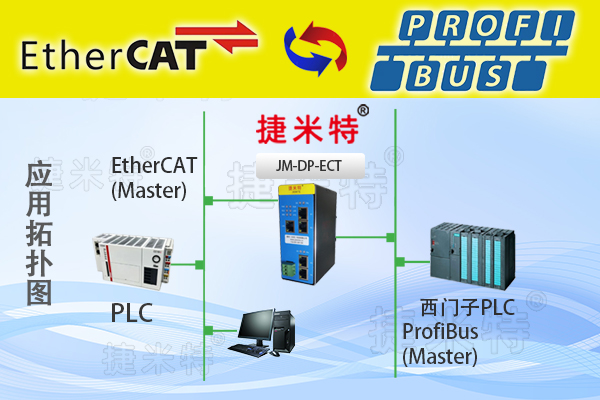

捷米特JM-DP-ECT


Profibus现场总线协议转换网关模块介绍(图19)

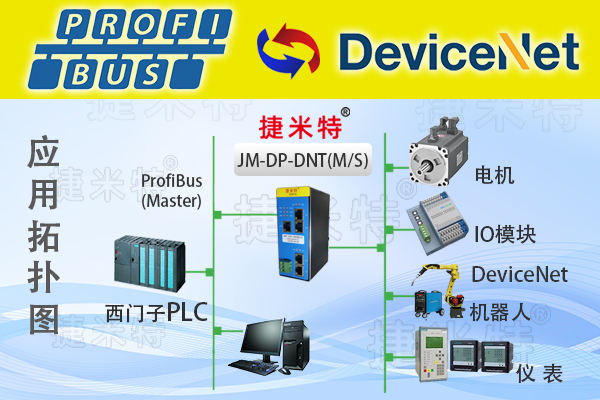

捷米特JM-DP-DNT

Profibus现场总线协议转换网关模块介绍(图20)

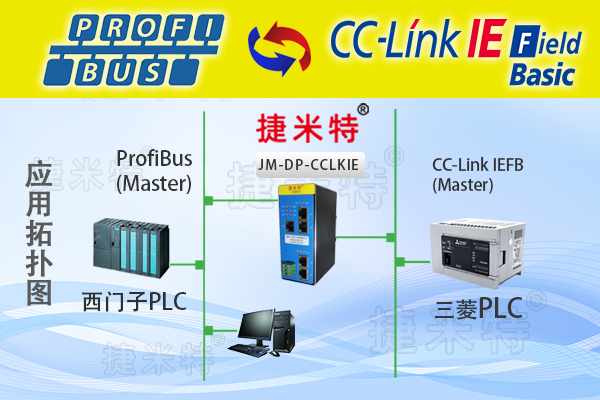

捷米特JM-DP-CCLKIE

Profibus现场总线协议转换网关模块介绍(图21)

捷米特JM-DP-CCLK

Profibus网关模块作为工业自动化领域的重要通信协议,凭借其成熟的技术、可靠的性能和广泛的应用,为工业生产的自动化和智能化发展做出了重要贡献。随着技术的不断进步,Profibus将继续适应新的需求和挑战,在工业领域发挥更加重要的作用。
