说明：为了解读工业4.0与互联网的关系，配合工信部组织工业互联网整体架构论证，本图例根据电力互感器的生产、营销和运行的传统模式，利用(WAYAJ智能制造工作室资源和工业互联网技术；构架一个电力互感器的工业互联网图；介绍该图工业互联网整体架构、基本功能和实际应用。通过单一信息在该工业互联网整体架构的流动图，图解进电力互感器的工业互联网的运行；最后进行电力互感器的工业互联网的现场验证图

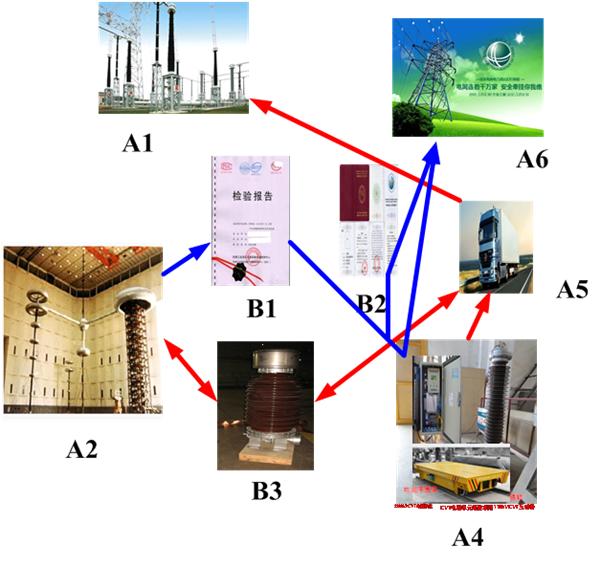

图1    电力互感器的生产、营销和运行的传统模式

生产厂(A4) 的电力互感器(B3) ，通过运输公司(A5) 运到电力设备检测中心(A2)；进行型式检定。生产厂(A4) 将型式检定报告(B1) 和投标文件(B2) 一起到国家电网(A6)投标。产品中标后，通过运输公司(A5) 运到变电站(A1) 运行。

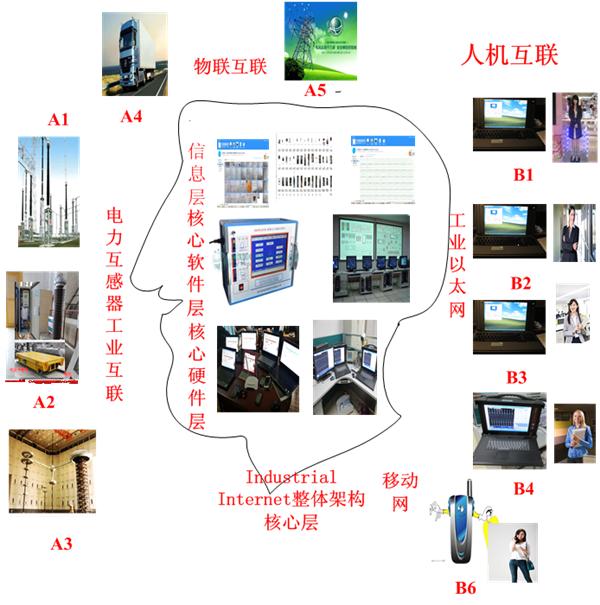

图2     电力互感器的工业互联网整体架构

电力互感器的工业互联网整体架构能将智能机器、高级分析和工作人员三种因素逐渐融合，充分体现出工业互联网之精髓。人机互联：建立员工之间的实时连接，连接电力互感器工作场所的人员，以支持更为电力互感器智能的设计、操作、维护以及高质量的服务与安全保障。

C1 中心层——中心办公室。

C2 管理层——体系、数据库和决策机构。

C3 计划层——生产计划、设备仪器、控制、测量和质检。

C4 生产层——工业机器人、数控、电动平板车、数采、电磁单元、康耐視和局部网。

图3     电力互感器的工业互联网的网络结构

;

图4    a 现场试验照片             b    调试用波形

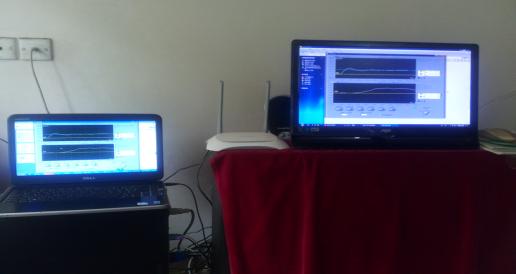

图6      试验测量及360云盘传递现场试验开始的照片

图7  传递过电压试验测量及360云盘传递现场试验结束的照片
