下面我介绍变频器外部线路的连接，如果打开变频器的控制面板，我们会发现，面板的下面是一排接线端子，我们所有对变频器的连线都是从这一排接线端子引出来的。

具体连线：

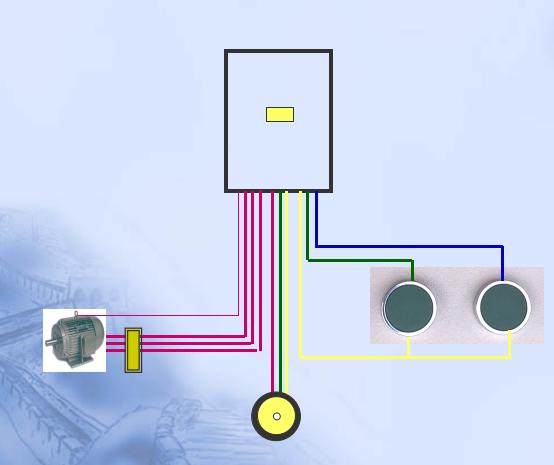

变频器的控制面板下面是一排接线端子，我们所有对变频器的连线都是从这一排接线端子引出来的。但变频器的控制面板是不能频繁的拆卸的。所以为了保护变频器，我已经将需要用到的接线端子都连上线并且引出来了，我会告诉大家所有的连线分别是跟哪个端子相连的。大家只需要将这些引出的线按照要求作一下连接就可以了。

变频恒压供水控制典型接线方案

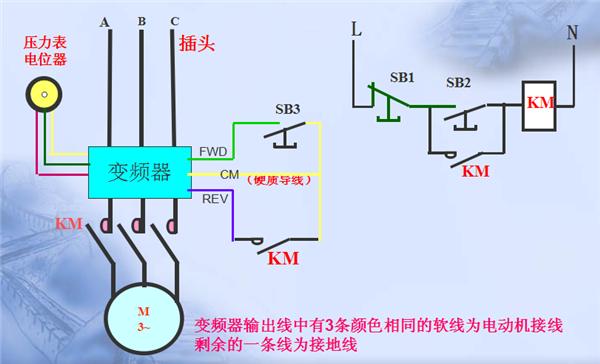

1、连接外部按钮

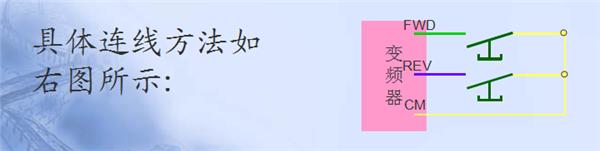

  端子CM（黄线）、REV（蓝线）、FWD（绿线）接按钮开关。

  注：此线组为硬线，（黄线为公共端）。

2、连接电位器

     端子11（黄线）、12（绿线）、13（红线）接电位器的三个端子，其中，12（绿线）接电位器的中间的端子。

  注：此线组为软线；变频器在正常工作过程中，电位器两端有10V的电压。（已经接好，请确认）

3、连接电源

    主电路电源端子L1/R、L2/S、L3/T与电源连接。（已接好）

4、连接电动机

   变频输出端子（U、V、W）应按正确相序连接至电动机。  在变频器上已经给出的接线中有3条颜色相同的软线，将这3条线通过接线端子与电动机相连

变频器连线时注意事项

在变频器的线路连接过程中，需要注意以下几个方面：

1、电源一定要连接于主电路电源端子L1/R、L2/S、L3/T。如果错将电源连接于其他端子，则将损坏变频器。

2、接地端子必须良好接地，一方面可以防止电击或火警事故，另外能降低噪音。

3、一定要用压接端子连接端子和导线，保证连接的高可靠性。

4、完成电路连接后，需检查以下诸点：

  （1）所有连接是否都正确无误？

  （2）有无漏接线？

  （3）各端子和连接线之间是否有短路或对地短路？

5、投入电源后，要改变接线，首先应切除电源，并必须注意主电路直流部分滤波电容器完成放电需要一定时间，要等待充电指示灯熄灭，再用直流电压表测试，确认电压值小于DC25V安全电压值后，才能开始作业．

本文只是介绍通用的变频器接法，如要准确的变频器线路图接法，请访问金田变频器官网查询。

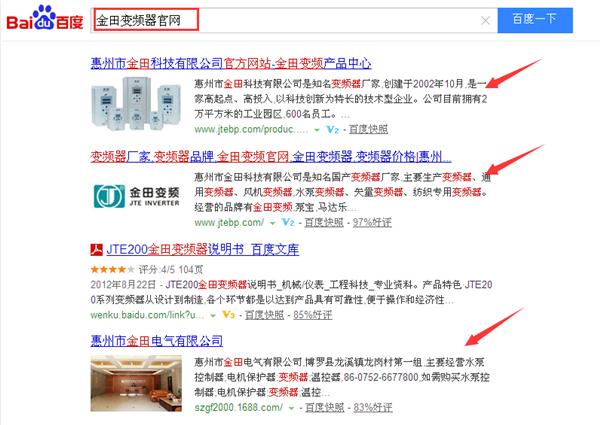

官网访问的具体方法，在百度首页搜索“金田变频器官网”，点击显示结果即可以。可以在线咨询客服人员。
