一、应用背景

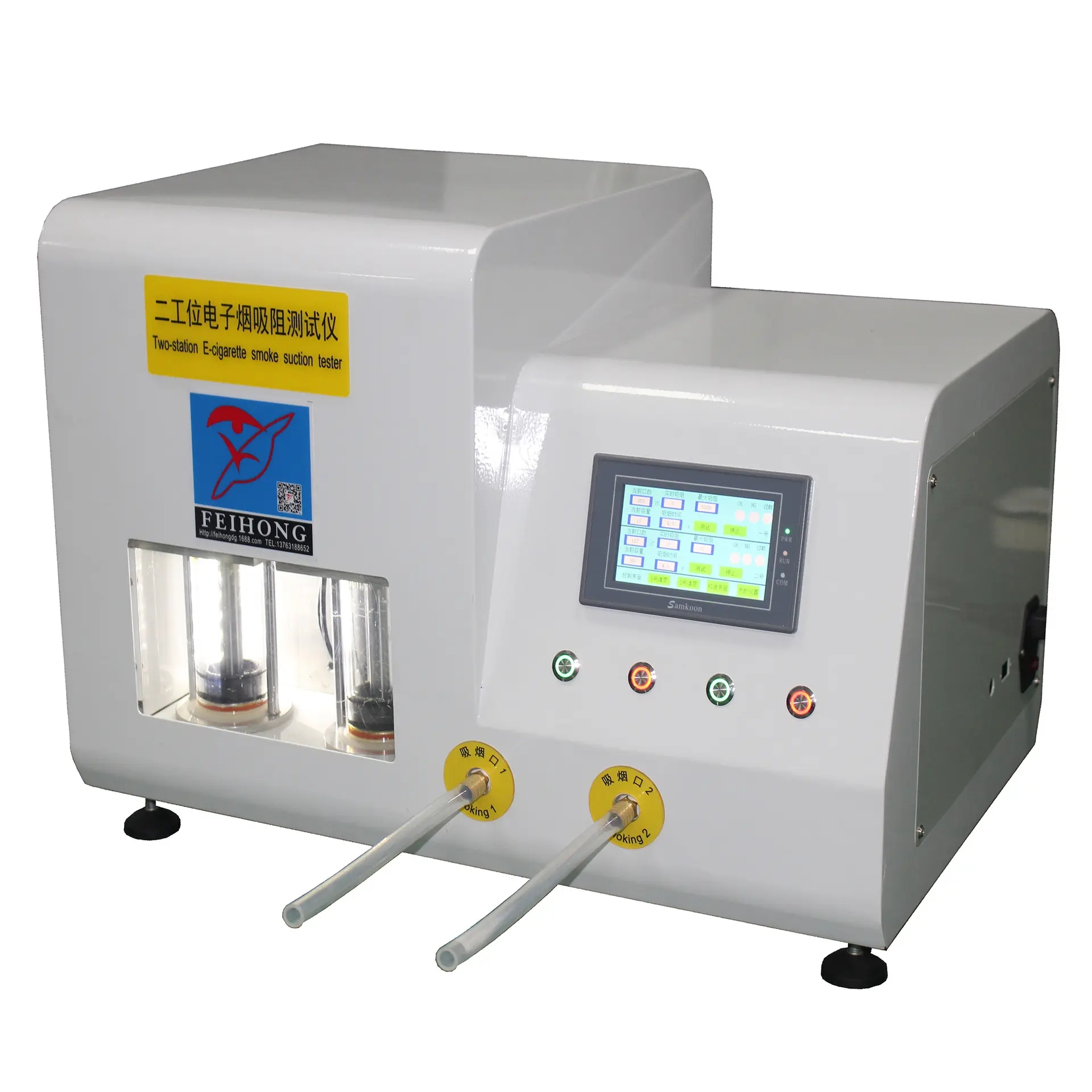

电子烟吸阻测试仪，也叫电子烟吸阻测试机，是一种专门用于测试烟支（香烟、雪茄、电子烟）吸阻性能的仪器，适用于烟草生产质量控制、烟草检验以及烟草分析研究。

其工作原理是在电子烟上模拟人的吸烟动作吸入一固定流量(标准为17.5ml/s)空气后，就会在电子烟的吸入端产生一定的真空压力，这个压力就是吸入的阻力，简称吸阻，测量这个压力，就可以测量吸阻。

二、产品配置

作为国内知名的自动化技术服务商，矩形科技很早之前就注意到电子烟吸阻测试仪自动化控制的可行性，并基于此推出了一套解决方案，大幅度地提高了电子烟吸阻测试仪的工作效率。

核心部分采用矩形科技M22MAD PLC为控制原件，该产品是一款数字量、模拟量混合型PLC，包含7点数字量输入，8点数字量输出，4点模拟量输入，3点模拟量输出；集成多种通讯方式，包括1路RS232，2路RS485，1路CAN,3路串口均支持标准的MODBUS/RTU主、从协议，以及自由通讯协议（可以兼容任意RS485或RS232通讯协议）

组态监控部分采用RECT 043触摸屏，其是一款高精度、高清晰度触摸屏。具有USB下载口，2个COM口，内存128M，24V电源供电。可实现人机交互，更加方便监控。

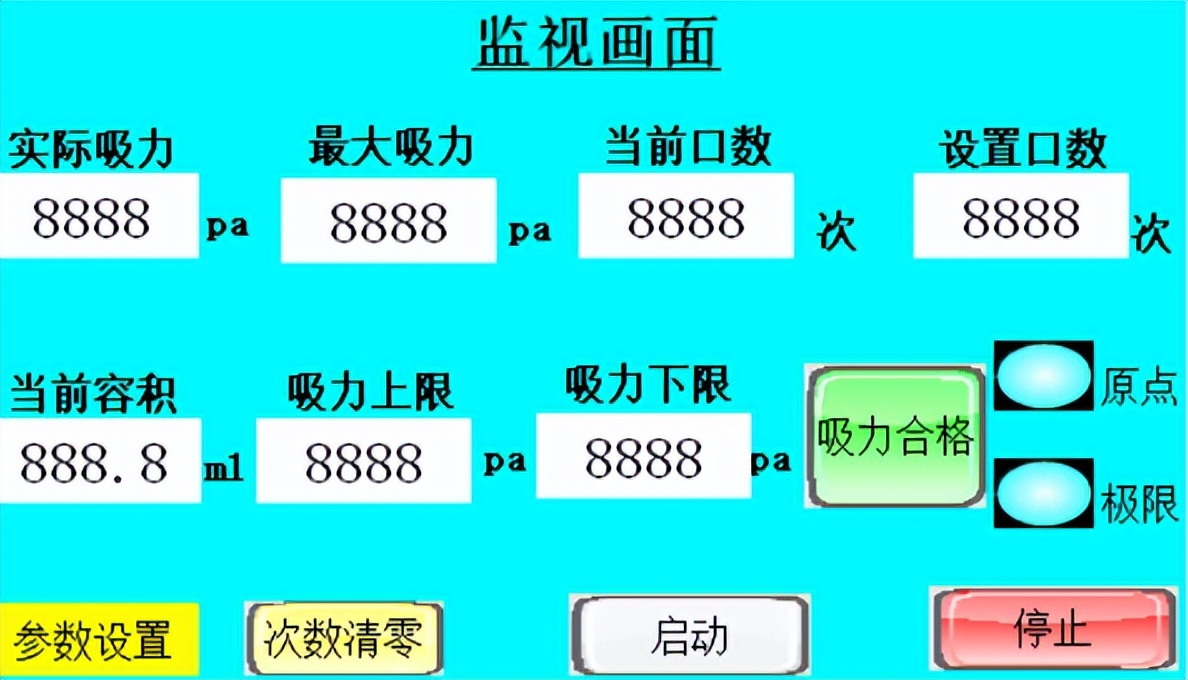

主要工作画面如下

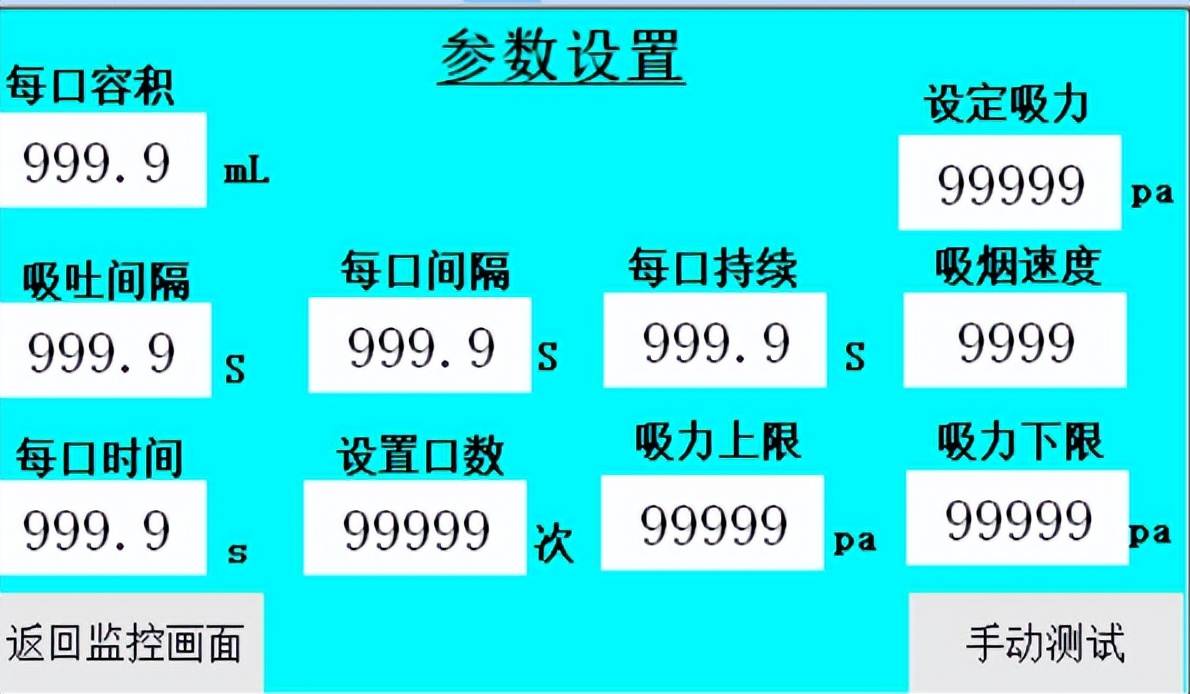

参数设置

参数校正画面

三、优势优点

相较于目前市场上其它的吸阻测试仪控制系统，矩形科技这套方案控制系统有着以下几个明显的优势特点。

1、矩形M22 PLC性能稳定、本体最大4路AI输入3路AO输出，模拟量输入采集速度快，抗干扰能力强；

2、本体一路232和2路485很好解决了通讯问题；

3、程序自主可控，用户可以根据自己要求进行定制开发；

4、系统设计简单紧凑，采用PLC结合组态而成，在操作中更加方便、实用；

5、矩形科技触摸屏界面简单易懂，人机交互体验好，既可以监控，又可以控制；

6、矩形科技具有强有力的技术支持以及快速的响应速度；

四、总结

通过不同用户不同时间段的使用后，各用户对矩形PLC的电子烟吸阻测试仪控制系统非常满意，整个系统具有自动化程度高，接线简单，传输速度快，成本低、精度高等特点。
