JH-MD系列工业LED参数显示屏

一、 产品简介

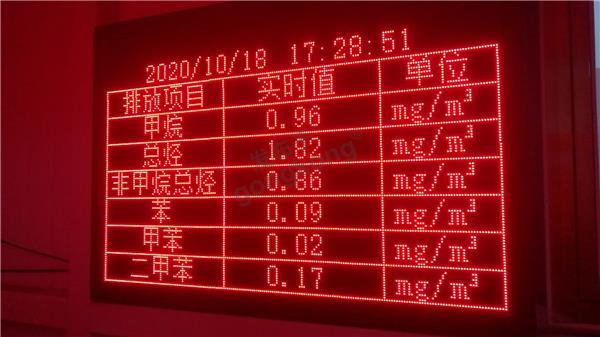

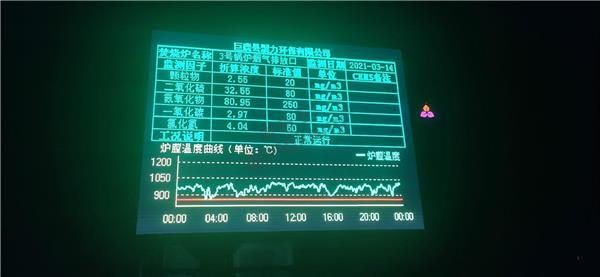

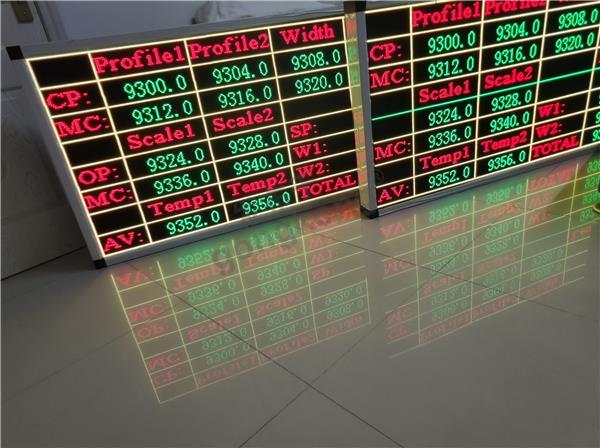

JH-MD系列大型工业LED显示屏主要用于控制室、车间等场合，对人们较为关注的某些生产重要数据如发电量、产品产量、温度、液位、流量、耗煤量等参数的瞬时量、累积量以大型LED点阵或模拟图形进行动态显示、且有报警功能，能使操作者在较远的位置醒目的观察到该参数的实际值及状况。本产品采用计算机控制LED发光屏显示技术，选用高亮LED发光单元及工业品级优质进口器件、内置高效大功率开关稳压电源，外壳选用优质铝合金型材或不锈钢等精心设计而成，具有显示方式灵活、清晰、醒目、直观、性能稳定可靠等特点。

二、 产品特点

1、直观的数字显示，字体和大小可以自由定义，并兼容文字图片混合编排显示

2、广泛应用于多种组态软件，如DCS、组态王、力控、WINCC等提供工程样例，并提供全程技术指导

3、广泛应用于工业PLC，如西门子、三菱、欧姆龙等，提供工程样例，并提供全程技术指导

4、LED显示界面自由定义，可以自由添加数据变量和静态文字，数据变量容量多大128路

5、丰富的工业通讯扩展接口，如PROFIBUS-DP、PROFINET、DEVICENET、CCLINK

5、安装方式有吊装、嵌入、壁挂、盘顶固定等多种方式

三、MODBUS数据接口

A、概述

本LED 控制系统针对可变信息情报板(电子看板)做了大量的优化，推行实时采集控件，把经常变化的内容抽象成若干个可控的显示区域，可以RS232/RS485/Ethernet 等通讯方式实时到更新显示区域的显示内容。针对工厂电子看板，配套提供Modbus 协议转换板，用来跟工厂里的具有Modbus 功能的设备连接。设备可通过Modbus 实时修改指定的显示区域内容。

协议转换板支持以下几种功能：

1、内码文本直接显示；

2、16 位有符号/无符号转换为字符串显示；

3、节目点播功能

4、报警点播功能

5、从站地址修改

6、系统出厂默认参数为：485 通讯 波特率9600 8N1。

协议MODBUS RTU  从站地址：1

B、寄存器地址说明配

Modbus 协议转换板支持 06 写单个寄存器、16 写多个寄存器。

LED控制卡支持高达16个实时采集项，协议转换板对地址重新映射，把

Modbus 读写的地址根据功能划分区域，并分别映射到LED 显示屏上显示区域，

用户可通过Modbus 修改实时显示内容。地址映射表：

协议板功能

功能码

Modbus 地址

LED采集项编号

备注

文本字符串0

06、16

0000

0

文本字符串1

06、16

0256

1

文本字符串2

06、16

0512

2

文本字符串3

06、16

0768

3

文本字符串4

06、16

1024

4

文本字符串5

06、16

1280

5

文本字符串6

06、16

1536

6

文本字符串7

06、16

1792

7

16 位无符号

数字转换

06、16

4096-4351

0-127

2组寄存器为一组

16 位无符号

除10数字转换

06、16

4352-4607

0-127

2组寄存器为一组

16 位无符号

除100数字转换

06、16

4608-4863

0-127

2组寄存器为一组

16 位无符号

除1000数字转换

06、16

4864-5119

0-127

2组寄存器为一组

节目页面点播

06、16

8192

报警数据点播

06、16

8193-48228

0-514

512个报警

C、文本字符串内容说明

本协议提供的字符串转换功能，一条字符串共能够容纳256个中文字符，其中内容格式说明如下：

比如0字符串地址空间：0000-0256

其中前3个寄存器为字符播放控制参数，依次为：特效、速度、停留时间

0000（0）----播放模式

播放特效：0-静止，1-左移，2-右移，3-上移，4-下移，5-左填充，6-右填充，

7-上填充，8-下填充，9-从左下角填充，10-从右下角填充，11-从右上角填充，

12-从右下角填充，13-两边向中间填充，14-中间向两边填充，15-上下向中间填充

0001（1）----播放速度     0-7    0级速度最快

0002（2）----停留时间    0-65535

0003-0256   253个字 为 字符内码

D、16位数字转换

本协议提供的16位数字转换功能，总共128组，每一组由2个16位寄存器控制，一个控制颜色，一个控制数字变化

寄存器的地址范围为如图表所示：，我们以16 位无符号数字转换为例：

寄存器地址范围：4096-4224

其中4096和4097为  第一组数据转换的地址

4096:为颜色控制地址， 数据范围：0-2，其中0为红色，1为绿色，2为黄色

4097:为该数据转换的数字值

E、 节目页面点播

提供12个页面点播功能，页面组态见TOPSHOW 2014图文编辑软件说明

F、报警数据点播

本协议提供的报警数据点播功能，报警数据内容通过U盘（led.txt 报警文件导入），其中内容格式说明如下：

地址空间：8193-8228

其中前3个寄存器为字符播放控制参数，依次为：特效、速度、停留时间

8193----播放模式

播放特效：0-静止，1-左移，2-右移，3-上移，4-下移，5-左填充，6-右填充，

7-上填充，8-下填充，9-从左下角填充，10-从右下角填充，11-从右上角填充，

12-从右下角填充，13-两边向中间填充，14-中间向两边填充，15-上下向中间填充

8194----播放速度     0-7    0级速度最快

8195-----停留时间    0-65535

8196-8227：连续32个16位寄存器  用来点播报警数据，每个寄存器有16位，每一位对应相应的报警序号，比如报警0-15  对应的是8196寄存器，  16-32 对应8197寄存器，以此类推，共16*32=512个报警点播

1、报警值

32个字的报警数据位：D0-D14，每一个字包含16个报警位，总共对应32*16=512报警值。从低到高D0-D31，对应0-512
