省电实用的电话灯 点击：465 | 回复：19
发表于：2008-04-30 23:47:28
楼主
省电实用的电话灯
家里新装了电话机，可是由于光线不好，拨号时还得开灯，觉得很不方便。因而参考电话机和光电耦合器、可控硅的工作原理，设计制作了一个电话灯，工作一段时间后，觉得较实用，发现这种电话灯尚有如下的用途：
一、拨号照明：摘机后灯即亮，可当作拨号照明灯。
二、提醒挂机：打完电话，放回话筒，如果灯未熄灭，说明话筒未放好，提醒使用者正确挂机。
三、盗打警示和外线断线提示：如你自家未打电话而灯亮，可提起话筒聆听，如有话音，说明有人盗用你的电话线路；如无任何声音，说明外线断线，即可通知电话局维修。
四、来电话提示：老人耳背可能听不到振铃声；嘈杂的商店也可能听不到振铃声，当看到灯在不断闪亮时，即可知有电话来了。

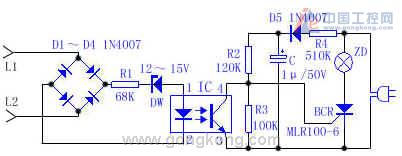

电路如上图所示。L1、L2接到接线盒上用电话线并接，由于D1～D4的接入，L1、L2可不分极性随意连接。挂机状态时，馈电电压约为48V，经R1限流，使DW击穿，光耦IC导通，可控硅无触发电压截止，灯不亮。有电话来时，25Hz铃流经D1～D4整流为脉动直流，使光耦不断导通和截止。可控硅得到脉冲触发导通和截止，灯泡发出闪烁的光。摘机时，高内阻的馈电电压马上下跌到≤12V，DW不能击穿，光耦IC截止，其④脚电压上升，可控硅触发导通，灯泡点亮。为延长灯泡使用寿命，同时也为了省电，可控硅采用单向可控硅，这样，灯泡点亮时二端电压仅有约115V。平时，灯泡不亮时，电路几乎不耗电，因此非常省电。
元件选择：D1～D5选用1N4007，DW可用12～15V的齐纳二极管，
家里新装了电话机，可是由于光线不好，拨号时还得开灯，觉得很不方便。因而参考电话机和光电耦合器、可控硅的工作原理，设计制作了一个电话灯，工作一段时间后，觉得较实用，发现这种电话灯尚有如下的用途：
一、拨号照明：摘机后灯即亮，可当作拨号照明灯。
二、提醒挂机：打完电话，放回话筒，如果灯未熄灭，说明话筒未放好，提醒使用者正确挂机。
三、盗打警示和外线断线提示：如你自家未打电话而灯亮，可提起话筒聆听，如有话音，说明有人盗用你的电话线路；如无任何声音，说明外线断线，即可通知电话局维修。
四、来电话提示：老人耳背可能听不到振铃声；嘈杂的商店也可能听不到振铃声，当看到灯在不断闪亮时，即可知有电话来了。
电路如上图所示。L1、L2接到接线盒上用电话线并接，由于D1～D4的接入，L1、L2可不分极性随意连接。挂机状态时，馈电电压约为48V，经R1限流，使DW击穿，光耦IC导通，可控硅无触发电压截止，灯不亮。有电话来时，25Hz铃流经D1～D4整流为脉动直流，使光耦不断导通和截止。可控硅得到脉冲触发导通和截止，灯泡发出闪烁的光。摘机时，高内阻的馈电电压马上下跌到≤12V，DW不能击穿，光耦IC截止，其④脚电压上升，可控硅触发导通，灯泡点亮。为延长灯泡使用寿命，同时也为了省电，可控硅采用单向可控硅，这样，灯泡点亮时二端电压仅有约115V。平时，灯泡不亮时，电路几乎不耗电，因此非常省电。
元件选择：D1～D5选用1N4007，DW可用12～15V的齐纳二极管，
