随着电子技术的飞速发展，印制电路板（PCB）的精度和可靠性要求日益提高。PCB板厚是影响电气性能、机械强度和焊接质量的关键参数，其允许偏差的规范直接关系到最终产品的质量。

国际规范标准

目前，全球PCB制造主要参考IPC（国际电子工业联接协会）标准，其中IPC-6012E《刚性印制板的资格与性能规范》（2020年发布），对板厚偏差做出了明确规定，通用默认公差为：厚度 ≤1.0mm 时 ±0.10mm，厚度 >1.0mm 时 ±10%；高精度或特殊材料板需在图纸中明确标注更严公差（如 ±0.05mm）。

1. 标准厚度偏差：对于常规多层板，总厚度允许偏差通常为标称厚度的±10%。例如，标称1.6mm的PCB，实际厚度应在1.44mm至1.76mm之间。

2. 特定应用要求：

• 高密度互联（HDI）板：偏差要求更严格，通常控制在±5%以内。

• 高频/射频板：因涉及阻抗控制，偏差可能需进一步缩窄至±3%。

3. 局部厚度偏差：在任意100mm×100mm区域内，厚度变化不得超过总偏差的50%。

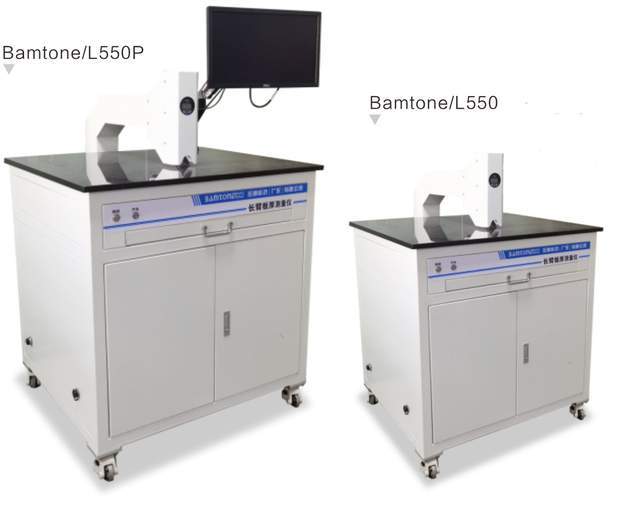

长臂板厚测量仪Bamtone L550/L550P

国内标准GB/T 4723-2017与IPC标准基本协调，但在军用或航天领域，企业常执行更严格的内部标准（如±5%）。

1，常规FR-4刚性PCB：标称厚度 ≤1.0mm，公差 ±0.10mm；>1.0mm，公差 ±10%（例如1.6mm板厚允许范围为 1.44–1.76mm）。

2，薄板（<0.8mm）：多数厂商业界默认 ±0.07mm，部分可做到 ±0.05mm（需特别注明）。

3，多层板（≥8层）或金属基板：因工艺波动，公差可能放宽至 ±10%~12% 或 ±0.15mm，依制造商能力及协议而定。

4，高可靠/高速/军工板：须在设计文件中明确要求 ±0.05mm~±0.07mm，不属于默认范围。

当然，所有公差均以成品最终厚度为准，受基材、压合工艺、铜箔类型影响；IPC-6012是当前主流标准，IPC-2221C（2025）侧重设计而非制造公差。

实际执行以所选PCB制造商的工艺能力及订单图纸标注要求为准，未注明时默认按IPC-6012 Class 2（通用电子）±10%或±0.1mm执行。建议在DFM评审或下单时明确板厚公差要求。

PCB板厚允许偏差的规范是连接设计与制造的桥梁，其精准控制是实现电子产品高性能与高可靠性的基础。工程师和制造商应深入理解最新标准，结合材料特性与工艺能力，建立全面的厚度控制体系。在技术快速迭代的今天，持续跟踪IPC等标准组织的更新动态，将有助于企业在激烈竞争中保持质量领先地位。
