60点端子机PLC 点击：126 | 回复：4

GK2011_1449281

精华：0帖
求助：0帖
帖子：0帖 | 3回
年度积分：0
历史总积分：0
注册：1900年1月01日

发表于：2026-01-21 16:10:28

楼主

款式一：


款式二：


款式三：

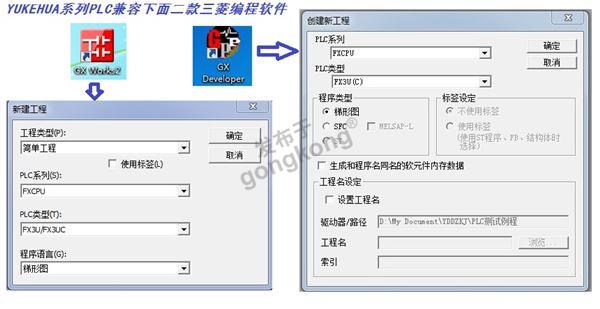

编程软件：

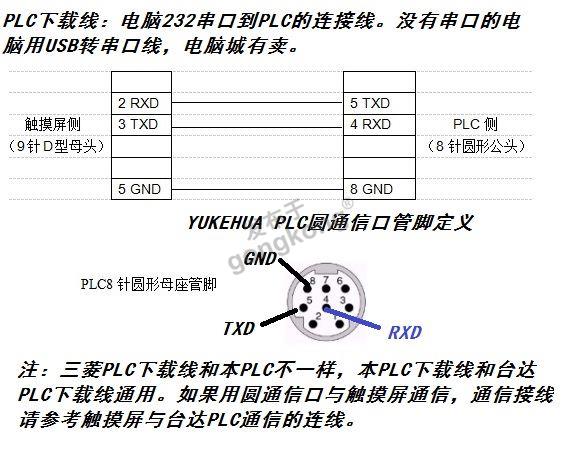

程序下载口：

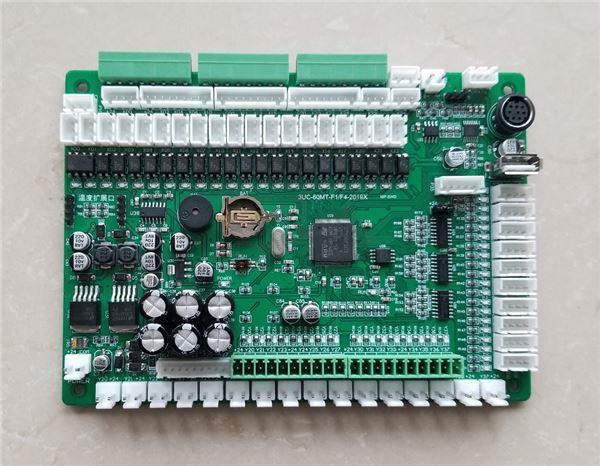

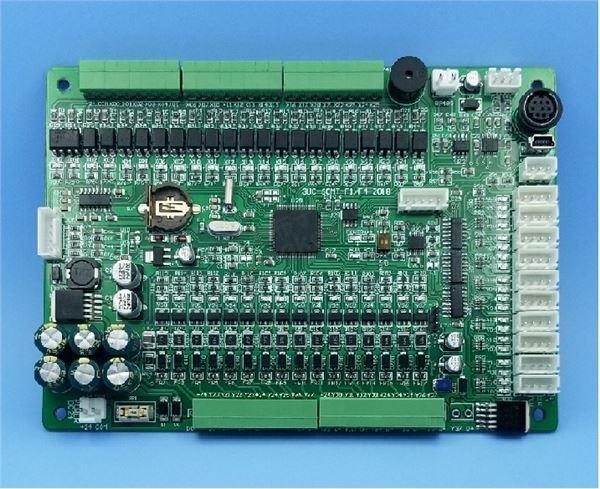

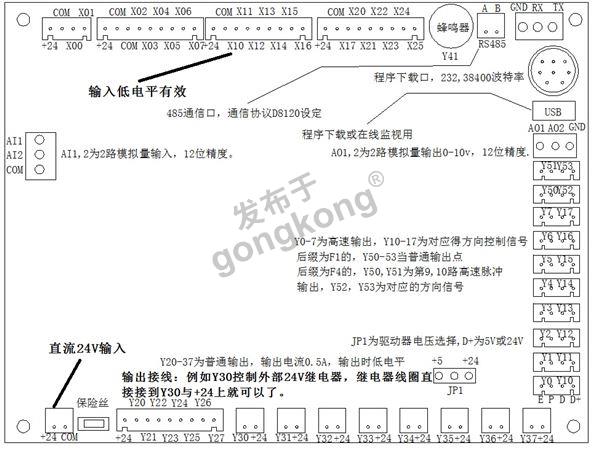

YD3u-60MT-2AI2AO-F1接线图：


	型号：YDA3u-60MT-2AI-DC24-F1
电源	DC24
程序容量	8000步，1000步1MS
通信口	黑色8芯通信口为FX3u协议9600,7，E，1；硬件接口与台达下载口一样。白色232通信口通信协议通过设定D8126来实现，可选FX3u、ModbusRtu从机、RS指令。485口通信协议通过设定D8120来实现，可选FX3u、Modbus Rtu从机、RS指令。1个USB口用于高速下载,在线监视。
USB	1个USB口用于程序下载与在线监控
开关量输入	22点DC24输入，X0-X25,低电平有效。
开关量输出	Y0-Y37为晶体管输出DC24V。Y0-7为高速输出口（最高100K）,Y10-Y17为对应的脉冲方向,高速口与方向口电流最大0.2A。Y20-Y37电流为0.5A。外部负载公共端接+24，另一端接到PLC输出口Y。
模拟量输入	2路模拟量输入，12位精度，输入电压：0-10V、0-20MA；读模拟量用RD3A指令。
模拟量输出	2路模拟量输出，12位精度，输出电压：0-10V，写模拟量输出用WR3A指令。
继电器M	M0-M3071,掉电保存范围可设M0-M1023，默认M500-M1023。
步进点S	S0-1023,掉电保存范围可设S0-S1023，默认S500-S999。
定时器	100MS：T0-T199，累积型掉电保存T184-T199。 10MS：T200-T249, 累积型掉电保存T246-T249。 1MS：T250-T383,其中T250-255为累计型。
计数器	16位计数器：C0-C199，掉电保存C100-199。 32位计数器：C200-C234, 掉电保存C220-234。 32位高速计数器：C235-240为单相计数器，不倍频；C241-240为单相计数器，2倍频；C250-252为双相计数器，不倍频；C253-255为双相计数器，2倍频；
寄存器D	D0-D7999，掉电保存范围可设D0-7999,默认D200-D7999。
尺寸	164X118X20

	型号：YDA3u-60MT-2AI-DC24-F4
电源	DC24
程序容量	16000步，3000步1MS
通信口	黑色8芯通信口为FX3u协议38400,7，E，1；硬件接口与台达下载口一样。白色232通信口通信协议通过设定D8126来实现，可选FX3u、ModbusRtu从机、RS指令。485口通信协议通过设定D8120来实现，可选FX3u、Modbus Rtu从机、RS指令。1个USB口用于高速下载,在线监视。
USB	1个USB口用于程序下载与在线监控
开关量输入	22点DC24输入，X0-X25,低电平有效。
开关量输出	Y0-Y37为晶体管输出DC24V。Y0-7,Y50-51为高速输出口（最高100K）,Y10-Y17,Y52-53为对应的脉冲方向,高速口与方向口电流最大0.2A。Y20-Y37电流为0.5A。外部负载公共端接+24，另一端接到PLC输出口Y。
模拟量输入	2路模拟量输入，12位精度，输入电压：0-10V、0-20MA；读模拟量用RD3A指令。
模拟量输出	2路模拟量输出，12位精度，输出电压：0-10V，写模拟量输出用WR3A指令。
继电器M	M0-M3071,掉电保存范围可设M0-M1023，默认M500-M1023。
步进点S	S0-1023,掉电保存范围可设S0-S1023，默认S500-S999。
定时器	100MS：T0-T199，累积型掉电保存T184-T199。 10MS：T200-T249, 累积型掉电保存T246-T249。 1MS：T250-T383,其中T250-255为累计型。
计数器	16位计数器：C0-C199，掉电保存C100-199。 32位计数器：C200-C234, 掉电保存C220-234。 32位高速计数器：C235-240为单相计数器，不倍频；C241-240为单相计数器，2倍频；C250-252为双相计数器，不倍频；C253-255为双相计数器，2倍频；
寄存器D	D0-D7999，掉电保存范围可设D0-7999,默认D200-D7999。
尺寸	164X118X20

分享到：

邀请回答

回复楼主

楼主最近还看过

精华：0帖
求助：0帖
帖子：1帖 | 9回
年度积分：0
历史总积分：0
注册：1900年1月01日

发表于：2026-01-22 09:10:52

1楼

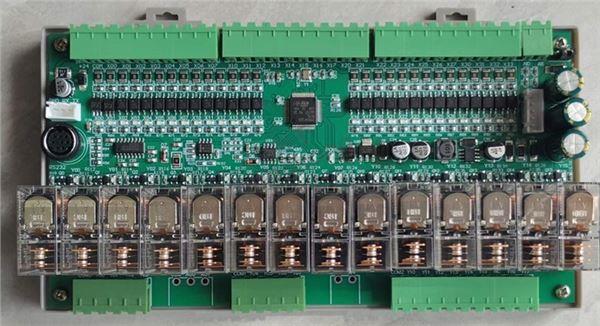

输入28点，输出14点大继电器，可以直接驱动交直流电磁阀
