工业网关在包装印刷厂的应用：PROFIBUS转ETHERCAT解决方案

在工业自动化领域，数据通信的可靠性与实时性直接决定了生产系统的效能。随着智能制造的推进，各类工业网络协议并存于同一产线成为常态，而工业网关作为不同协议间的“翻译官”，正发挥着日益关键的作用。

 项目背景

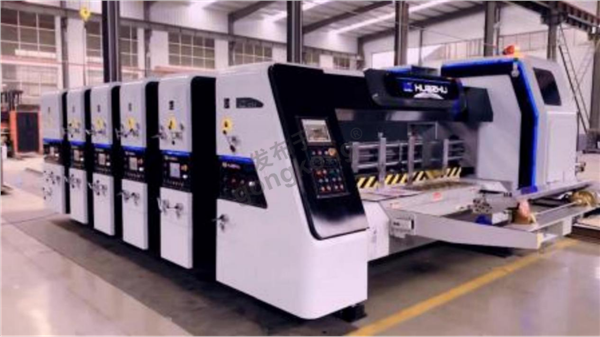

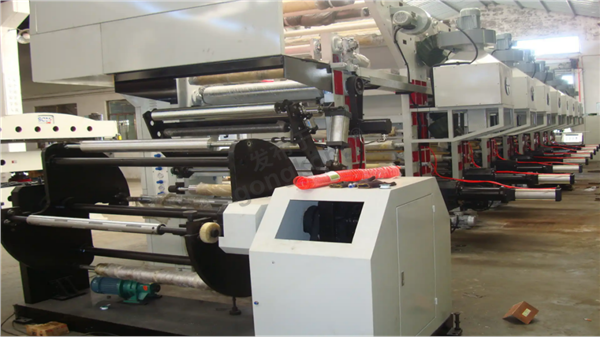

在包装印刷工厂的卷材处理生产线中，通常包含放卷、印刷、涂布、分切及收卷等多个工艺段。该生产线控制系统采用倍福（Beckhoff）PLC基于ETHERCAT总线实现对各伺服驱动器、高精度编码器等现代设备的实时控制。然而，生产线上仍存在部分老旧但运行稳定的关键设备，如定量泵、粘度计及温度控制器等，这些设备仅支持PROFIBUS-DP通信协议。为实现整线自动化协同与集中监控，需将PROFIBUS设备无缝集成至以ETHERCAT为主干的控制系统架构中。

 核心痛点

1. 协议壁垒：PROFIBUS设备无法直接接入ETHERCAT网络，形成“数据孤岛”，关键工艺参数依赖人工读取与设定，制约生产自动化水平。

2. 协同困难：新旧设备间无法实现数据实时交互，导致各工艺段联动依赖机械时序，难以实现精准的同步控制与动态调整。

3. 维护复杂：两套独立系统需分别编程、诊断与维护，增加技术人员负担及培训成本，故障排查耗时较长。

 网关配置方案

针对上述痛点，我们部署了疆鸿智能ETHERCAT转PROFIBUS网关。具体配置如下：

- ETHERCAT侧：网关作为从站接入倍福PLC的ETHERCAT主干网络。在TwinCAT工程中，通过ESI（ETHERCAT从站信息）文件快速导入网关设备描述，将其映射为标准的I/O模块，实现组态集成。

- PROFIBUS侧：网关作为一类主站（Class 1 Master），通过DP接口连接生产线上的PROFIBUS从站设备，包括定量泵、粘度计等。使用专用配置软件对网关进行设置，明确各从站地址及输入/输出数据循环交换区。

- 数据映射：在网关内部建立PROFIBUS从站数据与ETHERCAT过程数据对象（PDO）之间的双向映射关系，实现数据格式转换与实时传递。

 实施优势

1. 无缝集成：在不改造原有PROFIBUS设备的前提下，实现其与先进控制系统的数据贯通，保护了既有资产投资。

2. 提升协同性：实时获取定量泵流量、粘度等参数，PLC可动态调整印刷单元速度或涂布量，显著提升工艺一致性及材料利用率。

3. 简化运维：所有设备在TwinCAT平台中统一监控与诊断，降低了系统复杂性，提高了故障响应速度与生产线的整体可利用率（OEE）。

4. 增强灵活性：网关模块化结构为未来产线扩展或设备更新预留了接口，支持平滑升级。

 总结

在工业制造数字化转型过程中，协议转换网关是应对设备异构性挑战的关键基础设施。本次在包装印刷生产线部署的ETHERCAT转PROFIBUS网关，不仅解决了具体的数据互通难题，更体现了以柔性集成技术连接自动化“过去”与“未来”的务实路径。它证明了，通过恰当的桥梁设备，企业可以在保留成熟设备价值的同时，稳步迈向更高程度的智能化与集成化生产，最终实现降本增效与竞争力提升的战略目标。
