破壁异构网络：疆鸿智能PROFINET转DEVICENET网关赋能智慧焊接新纪元

 一、案例背景

在机械制造与重工业领域，焊接工艺的质量与效率直接影响产品可靠性与生产成本。某大型装备制造企业面临产线升级挑战：其核心焊接单元包含多台不同时期采购的焊机，如中频凸焊机、激光自动送丝焊接机等，均采用DEVICENET接口；而主控系统采用西门子S7-1500系列PLC，基于PROFINET协议。这种异构网络导致设备数据无法实时采集、工艺参数难以集中调控、设备状态难以监控，形成“数据孤岛”，制约了生产数字化与柔性化升级需求。

 二、解决方案

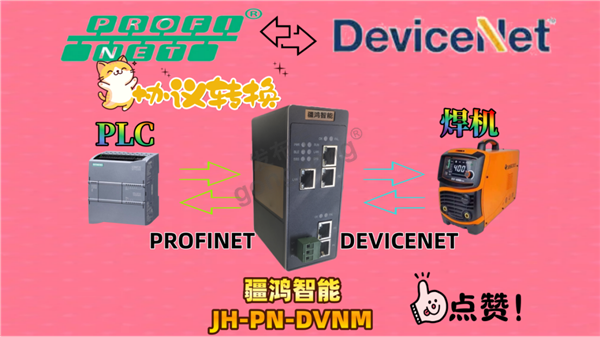

为实现西门子PLC对多品牌焊接设备的统一管控，采用PROFINET转DEVICENET网关作为协议转换枢纽。该网关在网络上扮演双重角色：在PROFINET侧作为从站接入PLC，在DEVICENET侧作为主站管理焊机。

 （1）网关连接方式

硬件部署采用模块化设计：网关PN端通过工业以太网电缆连接至PLC的PROFINET端口，并分配固定设备名称与IP地址；DN端通过屏蔽双绞线连接至DEVICENET网络，终端安装120Ω电阻。网络拓扑采用线性结构，将多台焊机（如OTC焊机、SMC焊接电源等）作为从站节点依次接入，最大支持64个节点，通信速率设定为500kbps以确保实时性。

关键设计在于电气隔离与信号稳定性：网关内置DC-DC隔离模块与信号调理电路，有效抑制车间大功率设备引起的电磁干扰，保障在高频焊接场景下的通信可靠性。

 （2）配置过程

首先在TIA Portal中导入网关GSDML文件，将其作为标准PROFINET设备添加到网络组态。根据焊机功能，将输入输出数据划分为工艺参数区（焊接电流/电压/速度）与状态监测区（故障代码/工作时长）。每个焊机在网关中映射为一个独立的I/O模块，数据长度根据实际需求定制（通常为8字节输入/8字节输出）。

DEVICENET侧配置通过网关配套软件完成：扫描网络识别各焊机节点地址，导入EDS文件描述设备特性。配置主从关系时，为每台焊机分配独立的MAC ID与I/O连接，并设置轮询周期（典型值为10ms）。对于中频凸焊机的温度控制信号等关键数据，启用周期性即时触发（CIP）机制，确保PLC能实时调整脉冲频率与加热时间，实现高强钢焊接的精准控温。

 三、应用网关的效果

实施后，系统展现出显著提升：通信稳定性方面，网关故障率低于0.1%，焊接指令传输延迟小于15ms，满足实时控制需求；生产效率上，通过PLC集中下发参数，激光自动送丝焊接机的换型时间从15分钟缩短至2分钟，大型容器焊接单元整体效率提升约30%；质量控制环节，焊接电流波动范围由±5%收窄至±1.5%，新能源汽车电池包铜铝排焊接的虚焊率下降40%；运维成本因实现预测性维护而降低，通过监测焊机工作时长与异常代码，提前更换磨损部件，意外停机减少约60%。

 总结
