如何实现频谱分析仪与电压探头的精准匹配？核心逻辑可概括为“三对齐一适配”——参数对齐、接口对齐、设置对齐+场景适配，最终目标是规避信号反射、衰减与失真问题，确保测量数据（幅度、频率、波形）的准确性。以下从核心匹配维度、分场景实操步骤、常见错误排查及核心口诀四部分，系统拆解匹配逻辑，兼顾基础应用与专业场景需求。

一、核心匹配维度（按优先级排序）

1. 阻抗匹配：规避信号反射的核心前提

频谱分析仪输入阻抗为50Ω固定值（射频/微波领域通用标准），而电压探头分为50Ω阻抗与高阻两种类型，两者匹配逻辑存在本质差异，需针对性处理：

实操要点：

（1）50Ω探头适配：需确保探头、连接线缆（如SMA线缆）、转接器全链路均为50Ω规格，同时将频谱分析仪输入阻抗设置为默认的“50Ω”模式，形成完整的50Ω阻抗闭环。

（2）高阻探头适配：首先确认频谱分析仪是否支持“高阻输入”模式；若不支持，需外接1MΩ/50Ω转接器（如Keysight 11742A）。此外，测量频率必须严格控制在探头标注的“高阻有效频率”范围内（常规高阻探头≤500MHz），超出范围会导致阻抗匹配失效，信号严重失真。

2. 频率范围匹配：避免信号衰减的关键保障

核心要求：电压探头的-3dB带宽（信号衰减3dB时的频率上限，即有效测量频率范围）必须大于等于频谱分析仪的测量频率上限，或被测信号的最高频率分量——这是保证信号无衰减传输的基础条件。

典型示例：若需测量6GHz射频信号，需选用-3dB带宽≥6GHz的探头（如Keysight N9340B配套85025A探头，带宽覆盖0.01GHz~26.5GHz）；若误用3GHz带宽探头，6GHz信号衰减量可能超过20dB，测量结果完全失效。

补充说明：高阻探头的有效带宽普遍低于50Ω探头（如普通1MΩ BNC高阻探头带宽≤100MHz），因此高频场景（≥100MHz）必须选用50Ω同轴探头。

3. 输入电压范围匹配：保障设备安全与信号完整

需同时满足两项安全与精度条件，缺一不可：

（1）电压探头的最大输入电压（峰值/有效值）≥被测信号的峰值电压；

（2）频谱分析仪的输入电压上限（通常以“最大输入功率”标注，如+30dBm≈1W，对应50Ω系统电压计算方式为V=√(P×Z)=√(1×50)≈7.07V峰值）≥探头的输出电压。

场景示例：

（1）测量220V交流市电（峰值≈311V）：需选用高压差分探头（如Tektronix P5100，1000:1衰减比，最大输入3000V峰值）。经衰减后探头输出电压=311V÷1000=0.311V，远低于频谱分析仪输入上限，可避免设备过载。

（2）测量射频大功率信号（如+20dBm≈0.1W，50Ω系统电压≈2.24V峰值）：选用普通50Ω探头（最大输入≥5V峰值）即可，无需额外选用高压探头。

风险提示：若探头最大输入电压小于被测信号，会直接烧毁探头；若频谱分析仪输入电压过载，可能损坏前端衰减器或混频器核心部件。

4. 衰减系数匹配：确保幅度读数准确的关键步骤

电压探头的衰减系数（常见规格：1:1、10:1、100:1、1000:1）必须与频谱分析仪的“探头衰减设置”完全一致，否则测量读数会出现倍数级偏差——这是易被忽视但影响精度的核心环节。

典型误差案例：使用10:1衰减探头时，若频谱分析仪未设置衰减系数（默认1:1），测量值会比实际值小10倍（对应误差20dB）；反之，若探头为1:1衰减，频谱仪误设为10:1，读数会偏大10倍。

操作要点：

（1）首先查看探头外壳标注的衰减系数（如“×10”“1000:1”）；

（2）进入频谱分析仪“输入设置”或“探头设置”菜单，手动设置与探头一致的衰减系数；部分智能探头可实现自动识别，无需手动操作。

5. 接口与连接方式匹配：保障物理兼容与信号传输

频谱分析仪常见输入接口及适用场景：SMA接口（高频主流，适配≤26.5GHz信号）、N型接口（大功率/低频场景，抗干扰性更强）、BNC接口（低频专用，多适配高阻探头）。电压探头接口需与频谱仪接口直接匹配，避免强行转接。

核心原则：尽量减少转接次数——每增加1个转接器，插入损耗会增加0.1~0.5dB，高频场景下损耗可达1dB以上；若必须转接，需选用与系统阻抗匹配的转接器（如50Ω转接器）。

二、分场景匹配实操步骤（新手可直接套用）

场景1：高频射频信号测量（≥100MHz，如手机发射信号、雷达信号）

第一步：确认频谱仪参数——输入阻抗设为50Ω、明确测量频率上限（如3GHz）、确认最大输入功率（如+30dBm）；

第二步：甄选适配探头——50Ω阻抗+带宽≥测量频率上限（如3GHz）+最大输入电压≥频谱仪输入上限对应电压（约7.07V峰值）+SMA接口；示例：Keysight N9344C（3GHz频谱仪）搭配85025A探头（50Ω，26.5GHz带宽，SMA接口）；

第三步：连接方式——用50Ω SMA同轴线直接连接探头与频谱仪，无额外转接；

第四步：频谱仪设置——输入阻抗=50Ω，探头衰减系数=探头标注值（如1:1），耦合模式=AC（射频信号多为交流，DC耦合无意义）；

第五步：验证匹配——用标准信号源输出1GHz、0dBm信号，频谱仪读数应接近0dBm（误差≤±1dB），说明匹配正常。

场景2：低频小信号测量（≤100MHz，如电路板电源纹波、传感器输出）

第一步：确认频谱仪参数——支持高阻输入（或外接50Ω/1MΩ转接器）、测量频率上限≤100MHz；

第二步：甄选适配探头——1MΩ高阻+带宽≥测量频率上限（如100MHz）+衰减系数10:1（减少加载效应，避免影响被测电路）+BNC接口；示例：Rohde & Schwarz FSV3（100kHz~3GHz）搭配RT-ZP10探头（1MΩ，1GHz带宽，BNC接口）；

第三步：连接方式——用BNC线缆直接连接，或通过匹配转接器连接；

第四步：频谱仪设置——输入阻抗=高阻（或1MΩ），探头衰减系数=10:1，耦合模式=DC（测量纹波需包含直流分量）；

第五步：验证匹配——用函数发生器输出1kHz、1Vpp信号，频谱仪读数应接近1Vpp（误差≤±5%），无明显衰减即匹配正常。

场景3：高压信号测量（如市电220V、工业设备高压输出）

第一步：确认频谱仪参数——最大输入电压需≤探头衰减后的输出电压（如探头1000:1衰减，被测300V峰值信号→输出0.3V峰值，远低于频谱仪上限）；

第二步：甄选适配探头——高压差分探头（规避共模干扰）+衰减系数≥1000:1+最大输入电压≥被测电压1.5倍（留安全冗余）；示例：Tektronix P5100（1000:1衰减，3000V峰值，100MHz带宽）；

第三步：连接方式——探头正负极接被测信号两端（差分测量），输出端通过高压兼容转接器连接频谱仪（BNC/SMA接口）；

第四步：频谱仪设置——探头衰减系数=1000:1，输入阻抗=高阻，耦合模式=AC（滤除市电直流偏移，聚焦50Hz工频及谐波）；

第五步：验证匹配——用万用表测量被测信号有效值，频谱仪读数换算后（显示值×1000）与万用表读数误差≤±10%，即匹配正常。

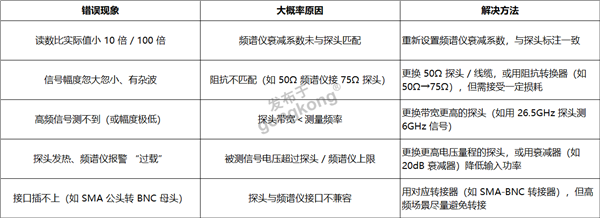

三、常见匹配错误及排查方法

四、匹配核心口诀（快速记忆要点）

阻抗优先：50Ω配50Ω（高频闭环），高阻配高阻（低频专用），严禁混配；

频率够用：探头带宽≥测量上限，高频必选50Ω同轴探头；

电压安全：探头耐压覆盖被测信号，频谱仪不超载，高压留足冗余；

衰减一致：探头标注与仪器设置同步，智能探头需确认自动识别；

接口兼容：高频选SMA、低频用BNC/N型，少转接、低损耗。

遵循以上逻辑开展匹配，可确保信号无反射、无失真传输，测量精度完全满足专业需求。
