从EtherNet IP转DeviceNet：看智能网关如何重塑汽车装配线

 项目背景

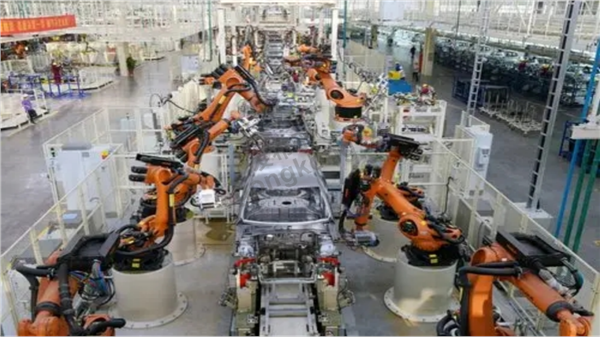

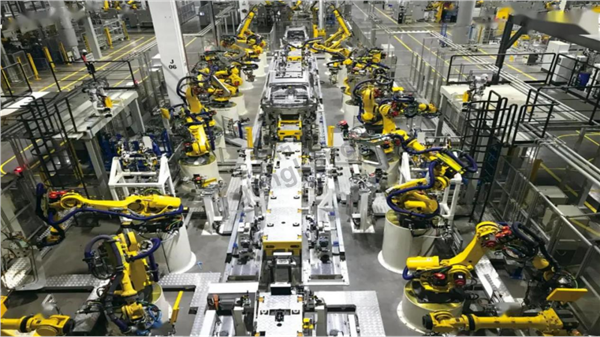

去年春天，我所在的团队接到一个棘手的改造任务。华东某新能源汽车电子工厂的装配线需要升级——这条建于八年前的产线，核心控制系统采用罗克韦尔ControlLogix系列PLC，通过以太网IP协议与上位系统通信，而线下多台关键伺服驱动器却只支持DEVICENET协议。随着生产节拍要求提升15%，老旧的控制网络已成为瓶颈。

生产线经理指着正在装配电池管理系统的工位说：“每次工艺参数微调，都要停机半小时重新配置网络，这个月已经因此损失了四十台车的产能。”那一刻我明白，我们需要在这两种不同时代的协议间架起一座无缝连接的桥梁。

方案设计与拓扑架构

经过两周的现场勘测与仿真测试，我们设计了一套分层网络架构。核心思路很清晰：保留现有的ControlLogix PLC作为控制中枢，通过其内置的以太网IP端口与工厂MES系统保持高速数据交换；同时，在PLC与下层伺服驱动器之间部署一台协议网关。

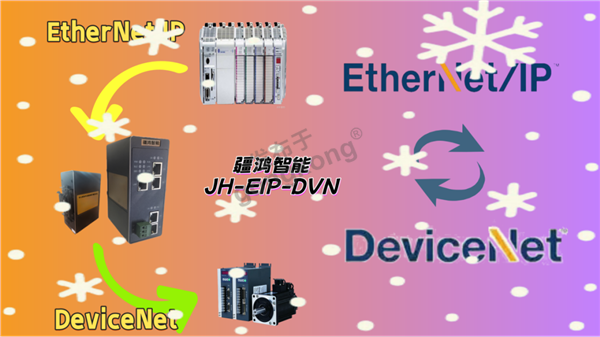

拓扑结构具体如下：

```

[上位监控系统] ←以太网IP→ [罗克韦尔ControlLogix PLC] ←以太网IP→

[JH-EIP-DVN协议网关] ←DEVICENET→ [伺服驱动器A/B/C...] → [执行机构]

```

这个看似简单的结构中，隐藏着三个关键设计点：

第一，网关采用双芯片架构，一侧处理以太网IP的CIP封装报文，另一侧解析DEVICENET的显式/隐式消息。第二，我们在网关上预配置了各伺服驱动器的设备描述文件（EDS），将抽象的扭矩、转速参数映射为可读写的标签。第三，设计了环形DEVICENET拓扑，确保任一节点故障不影响其他驱动器运行。

 网关：被低估的枢纽角色

在实际调试中，网关展现的价值远超预期。它不仅是协议转换器，更成为了网络状态的“瞭望哨”。

记得调试第三工位拧紧机时，伺服驱动器频繁报过载故障。通过网关的实时数据镜像功能，我们发现在以太网侧看到的指令正常，而DEVICENET侧的实际位置反馈存在2ms抖动。问题根源最终锁定在一条与动力电缆并行敷设的通信电缆上——网关帮助我们快速定位了物理层干扰，这是单纯协议分析无法实现的。

更有价值的是，网关的缓冲区管理机制平滑了网络速率差。当MES系统下发大批量参数更新时，网关会暂存数据，按DEVICENET网络的最佳节奏分发，避免伺服系统因瞬时大量指令而过载。这种“流量整形”功能让生产线在升级后首次实现了真正意义上的“零停机参数切换”。

总结：当数据流形成闭环

这次改造完成后，生产节拍提升了18%，意外停机减少了70%。但最大的收获并非这些数字，而是一个工程理念的验证：在工业网络升级中，兼容性设计比推倒重来更需要智慧。

我们创新地将网关配置为“数据镜像点”，在转换协议的同时，抽取关键运动参数生成质量追溯数据包，反向注入以太网IP网络。这意味着每个拧紧扭矩、每次涂胶轨迹都自动关联到了产品序列号——原本单向的控制指令流，变成了双向的数据价值流。

如今站在那条平稳运行的产线旁，我看到的不再是以太网IP到DEVICENET的简单转换，而是一个分层解耦又紧密协同的生态系统。新旧设备通过精心设计的网关共生，就像传统工匠与现代机械的握手，各自发挥所长，共同讲述着中国智造升级的故事——这或许就是自动化工程师最欣慰的时刻：让技术隐于无形，唯价值流转不息。
