当美式「ETHERNET IP」空降日式「CC-Link」战区：我在食品厂搞了场“和平协议”

1. 项目背景与产品特性

在现代化食品加工厂中，不同品牌自动化设备之间的数据互通常成为提升生产效率的瓶颈。某大型食品加工企业新建生产线采用了罗克韦尔ControlLogix PLC作为主控制器，而分拣包装段则沿用现有的三菱Q系列PLC系统。两条产线独立运行，生产数据需人工汇总，导致实时性差、错误率高。

EtherNet/IP是罗克韦尔主推的工业以太网协议，基于标准以太网技术，支持实时I/O数据交换与信息通信。CC-Link IE则是三菱电机开发的千兆工业网络，具有确定性和实时性强的特点。两种协议互不兼容，直接通信无法实现。

 2. 解决方案设计

经过技术评估，我们采用了支持双协议栈的智能网关方案。该网关具备以下核心特性：

- 支持EtherNet/IP从站功能，可与罗克韦尔PLC无缝集成

- 支持CC-Link 基本站功能，可连接三菱PLC网络

- 数据映射表可灵活配置，支持最大2048字节数据交换

- 内置工业级处理器，交换延迟低于5毫秒

- DIN导轨安装，适应食品厂高湿度、低温环境

 3. 实施过程与网络拓扑

实施分为三个阶段进行：

第一阶段：网络架构调整

在罗克韦尔PLC机柜内安装协议转换网关，通过RJ45接口连接ControlLogix的EtherNet/IP网络。同时，从网关引出光纤连接至50米外的三菱PLC控制箱，接入CC-Link IE环网。

拓扑结构如下：

```

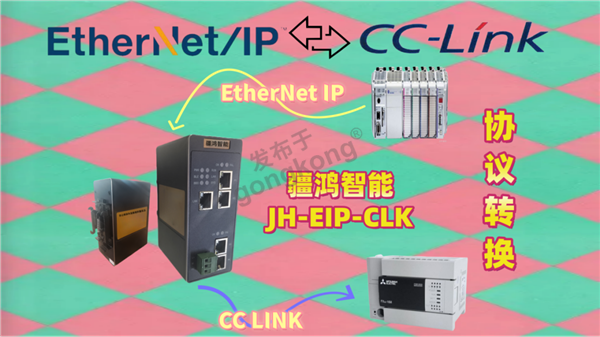

[罗克韦尔ControlLogix PLC]--(EtherNet/IP)--[疆鸿智能协议转换网关]--(CC-Link )--[三菱Q系列PLC]

                                      |

                                [人机界面监控站]

```

第二阶段：参数配置

在罗克韦尔Studio 5000中导入网关提供的EDS文件，添加网关作为通用EtherNet/IP模块。在三菱GX Works2中设置网关为CC-Link基本站，分配输入输出缓冲区地址。

第三阶段：数据映射调试

根据生产需求，建立了以下关键数据交换：

- 罗克韦尔→三菱：生产速度设定、配方参数、设备启动命令

- 三菱→罗克韦尔：包装段实时产量、设备状态、故障代码

 4. 协议转换原理与实现

网关内部采用分层处理机制，核心转换流程为：

物理层：自动适应两端网络速率（EtherNet/IP为100Mbps，CC-Link为1Gbps），完成电气信号转换。

数据链路层：解析EtherNet/IP的CIP封装帧，提取应用层数据；同时构建CC-Link的循环传输帧，确保实时性要求。

应用层转换：通过预先配置的映射表，将EtherNet/IP的CIP对象（如Class 1 I/O连接）转换为CC-Link IE的软元件地址（如D、M寄存器）。转换算法采用双向缓冲机制，确保数据一致性。

具体实现中，关键创新点是开发了动态优先级调度算法：对于包装段急停信号等关键数据，网关可识别并优先传输，延迟控制在1毫秒内；而对于产量统计等非实时数据，则采用批量传输模式，优化带宽利用率。

 5. 应用效果与对比

实施前后关键指标对比：

| 指标 | 实施前 | 实施后 | 提升幅度 |

|------|--------|--------|----------|

| 数据同步延迟 | 人工记录约2小时 | 实时同步(<100ms) | 72000倍 |

| 生产换型时间 | 15-20分钟 | 3-5分钟 | 75% |

| 设备综合效率(OEE) | 68% | 83% | 22% |

| 数据记录错误率 | 每月3-5次 | 零错误 | 100% |

此外，系统实现了故障连锁功能：当包装段设备异常时，上游加工段可在0.5秒内自动降速，减少物料浪费。全年预计减少因信息不同步导致的停机时间约240小时。

 6. 行业推广价值

食品加工行业普遍存在以下特点：设备来源多样化、生产线分段建设、对卫生安全要求高。本方案具有显著的行业推广价值：

扩展性强：同一网关平台可支持多种协议转换，适应不同品牌设备混用的场景。

成本效益突出：相比全线设备品牌统一的改造方案，协议转换方案投资减少约60%，实施周期缩短70%。

易于维护：网关提供Web配置界面和诊断工具，厂内电气人员经简单培训即可掌握日常维护。

该方案已成功复制到三家同类食品企业，均取得良好效果。特别在乳制品、烘焙食品等对生产节拍协调要求高的领域，价值尤为突出。

 创新总结

本次实施的核心创新在于开发了针对食品生产特性的智能映射策略：不仅完成协议转换的基本功能，更深入分析食品加工工艺特点，优化数据传输的优先级和时序。例如，在杀菌工序与包装工序之间建立温度-速度联动机制，当包装机短暂停顿时，上游杀菌温度自动微调，避免能源浪费。

实践表明，在制造业转型升级背景下，通过协议转换实现“数据贯通”比“设备统一”更具经济性和可行性。这种以数据为中心、而非以品牌为中心的集成思路，为传统工厂智能化改造提供了新路径。未来的发展方向将是边缘计算与协议转换的深度融合，在网关层面实现初步的数据分析与优化控制，进一步提升食品生产的智能化水平。
