EtherNet/IP与CC-Link双向奔赴，工程师从此摸鱼不心虚

 1. 项目背景与产品特性

在近年参与的智能制造升级项目中，我们遇到了一个典型的多品牌设备集成难题。产线核心控制采用罗克韦尔ControlLogix PLC（支持EtherNet/IP协议），而新增的专用设备则配备三菱Q系列PLC（采用CC-Link协议）。两种协议架构差异显著：EtherNet/IP基于通用以太网，采用CIP应用层协议；CC-Link则是三菱专有的现场总线系统，物理层为RS-485。项目需在不更换现有设备的前提下实现无缝通信。

 2. 解决方案设计

经评估，我们选择了网关桥接方案。选用支持双协议栈的智能网关设备，该设备具备以下特性：支持EtherNet/IP主站功能和CC-Link主站功能；提供双向数据映射表配置；内置数据缓冲区及协议错误处理机制；支持在线监控与诊断。此方案既保护了原有投资，又满足了新设备的集成需求。

 3. 实施过程与系统拓扑

实施分为三个阶段：首先进行网络分析，确定数据交换点及频率需求；其次配置网关参数，建立EtherNet/IP与CC-Link间的数据映射关系；最后进行联合调试。

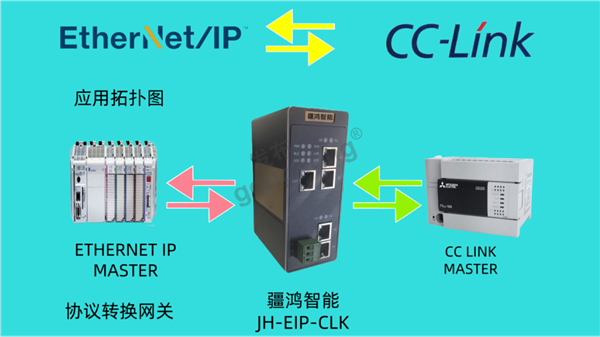

系统拓扑如下：

```

罗克韦尔PLC (EtherNet/IP主站)

         ↓

工业以太网交换机

         ↓

协议转换网关 (EtherNet/IP主站 ↔ CC-Link主站)

         ↓

CC-Link总线 (最长1200米，64站容量)

         ↓

三菱PLC (CC-Link主站) + 远程I/O模块

```

4. 协议转换原理与实现

网关内部实现了协议栈转换的核心功能。数据从EtherNet/IP端接收后，网关解析CIP封装，提取应用数据，然后按照CC-Link帧格式重新组装。关键在于两点：一是数据对齐处理，EtherNet/IP使用字节流而CC-Link采用位序列，需进行位-字节转换；二是通信周期匹配，通过动态缓冲区平衡两种协议不同的扫描周期。

我们开发了分层映射策略：将罗克韦尔的INT数组映射为三菱的多个字设备，布尔量则映射到位设备。网关的配置软件提供了直观的拖拽式映射界面，大幅减少了配置时间。

 5. 应用效果对比

项目实施前后对比显著：

- 通信稳定性：改造前系统无法直接通信，需人工中转数据；改造后实现了毫秒级实时数据交换，通信成功率>99.95%

- 维护复杂度：原先需要维护两套独立系统，现可通过罗克韦尔HMI统一监控所有设备状态

- 扩展灵活性：新增CC-Link设备接入时间从原来的2-3天缩短至4小时以内

- 数据一致性：消除了人工录入造成的数据不同步问题，生产数据准确率提升至100%

 6. 行业推广价值

这种跨协议集成模式在制造业设备升级中具有广泛适用性。特别适合以下场景：跨国企业多品牌设备共存的生产线、并购整合后的产能融合、渐进式自动化改造项目。我们已在三个不同行业（汽车零部件、食品包装、电子产品组装）成功复制此方案，平均实施周期仅2-3周，投资回报期不超过8个月。

 创新总结

本次实践突破了传统“单一品牌生态”的局限，开创了基于协议转换的异构系统集成新路径。创新点主要体现在：一是提出了“协议桥接而非设备更换”的成本控制理念；二是开发了针对特定数据类型的智能映射算法；三是建立了跨品牌系统集成的标准化实施流程。

经验表明，自动化系统集成正从“品牌导向”转向“功能导向”，协议转换技术将成为未来工业互联网架构中的重要一环。工程师需要掌握的不仅是特定品牌的技术细节，更要理解不同协议的本质特征与转换逻辑，这种能力在多元技术融合的智能制造时代将日益重要。
