从“反复拉扯”到“丝滑连招”：我们的ETHERNET IP转CCLink网关让混线生产遥遥领先

 1. 项目背景

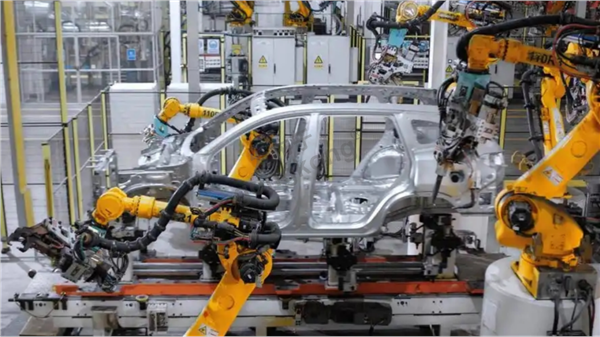

某知名汽车制造企业焊装车间面临设备异构难题：新增的焊接机器人工作站采用罗克韦尔ControlLogix PLC（支持以太网/IP协议），需与原有的三菱FX5U PLC系统（采用CC-Link网络）协同工作。传统解决方案需额外配置工控机和定制软件，存在成本高、延迟大、维护复杂等痛点。作为现场自动化工程师，我主导了本次网络融合改造项目。

 2. 解决方案

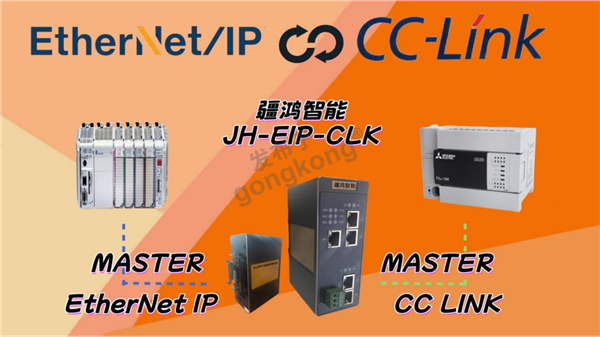

我们采用疆鸿智能的EIP-CLK网关模块作为协议转换核心。该硬件网关直接安装在控制柜内，无需额外编程设备。关键设计在于：网关作为ETHERNET/IP的主站和CC-Link的主站，建立双向数据映射区。通过配置工具，将罗克韦尔PLC的32点输入/32点输出标签与三菱PLC的64个链接寄存器建立一一对应关系，实现毫秒级数据同步。

3. 实施过程与拓扑架构

实施分为三个阶段：首先离线配置网关参数，建立两个网络的地址映射表；接着在生产间歇期进行硬件安装，将网关的以太网端口接入车间环网，CC-Link端口接入原有网络末端；最后在线调试，通过网关状态指示灯和网络诊断工具验证数据传输。

```[拓扑结构示意图]

罗克韦尔PLC(ETHERNET/IP主站)

        ↓

车间工业交换机(环形拓扑)

        ↓

EIP-CLK网关(协议转换节点)

        ↓

CC-Link现场总线(最大1200米)

        ↓

三菱PLC × 3台(从站设备)

        ↓

焊接夹具/搬运机器人

```

 4. 应用效果对比

改造前：

- 数据传输依赖OPC服务器+工控机，平均延迟480ms

- 月均通信故障3.2次，每次停机约45分钟

- 硬件成本约4.5万元，编程维护需跨平台技能

改造后：

- 网关直接通信延迟降至8ms，满足焊接节拍≤15ms的要求

- 连续运行6个月零通信故障，网关平均负载仅37%

- 硬件成本降低68%，配置全部通过网页界面完成

- 网络诊断可视化，故障定位时间从小时级缩短至分钟级

 5. 行业推广价值

本方案为汽车行业“新旧设备融合”提供了标准范式。特别适用于：

- 生产线局部改造时的协议兼容问题

- 跨国设备供应商带来的协议差异

- 逐步升级过程中的混合网络过渡期

已在该企业其他三个车间复制应用，平均实施周期仅5个工作日。经测算，每条产线每年可减少因通信问题导致的停产损失约120小时。

 创新总结

本项目创新点在于：采用硬件网关替代传统软件转换方案，实现了“透明化”协议转换。相比常见的OPC方案，我们通过精确配置数据映射表，使工程师在两端PLC编程时完全无需感知异种协议的存在。网关内置的数据缓存和断线重连机制，有效应对了汽车制造现场常见的电磁干扰问题。这种“中间件”思维，为工业4.0时代的设备互联提供了低成本、高可靠性的落地路径。

通过本次实践，我们证明了在保持原有控制系统架构不变的前提下，通过巧妙的网络融合技术，完全可以实现新旧设备的高效协同，为传统制造企业的数字化转型提供了切实可行的技术范例。
