一、案例背景与项目痛点

案例背景：

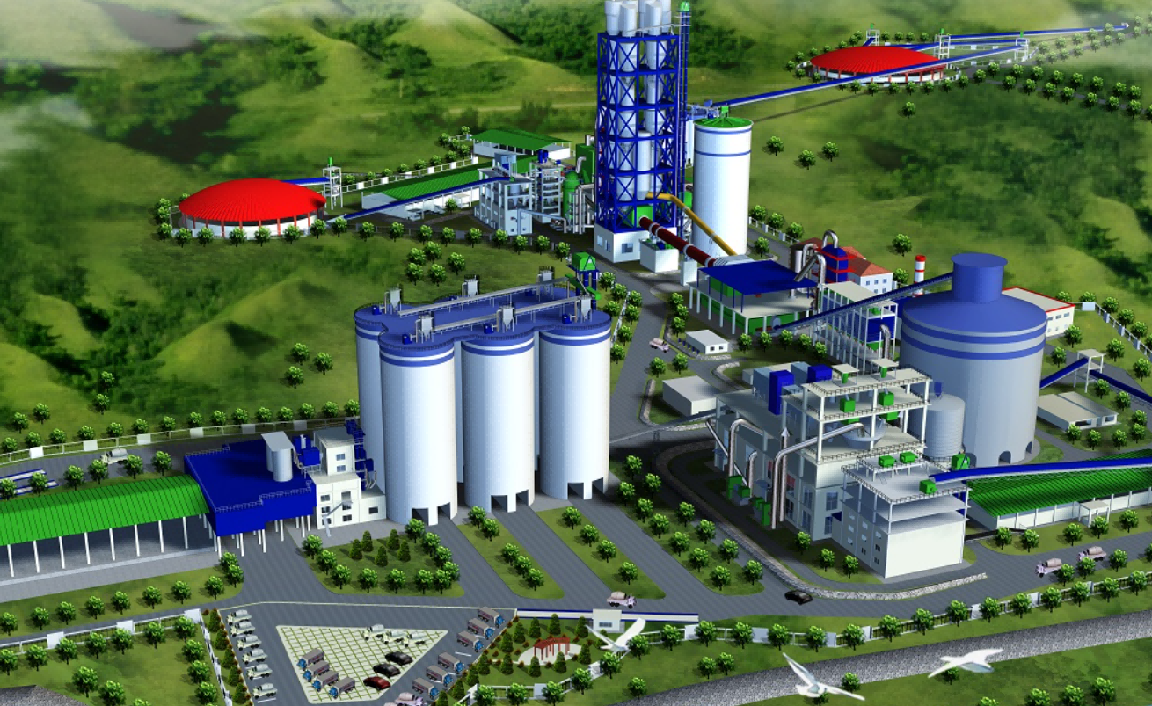

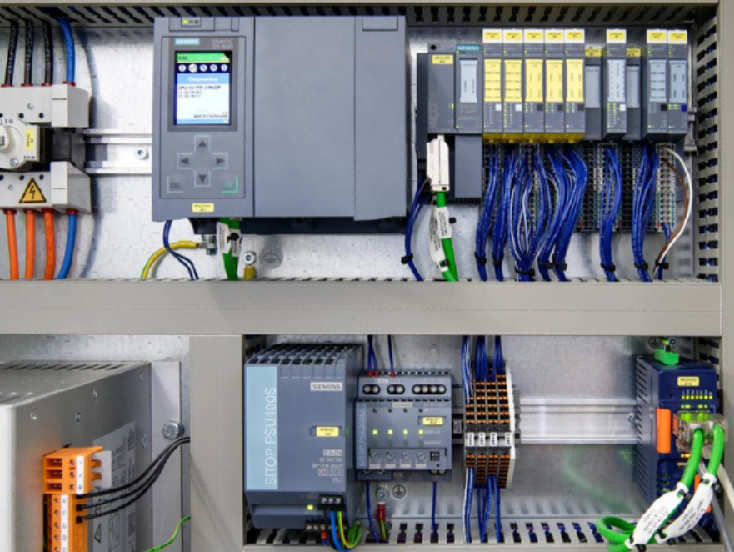

某大型水泥集团计划对其5000t/d新型干法水泥生产线的生料配料环节进行智能化改造。该环节核心控制系统采用西门子S7-1500系列PLC和ET200MP分布式I/O站，系统稳定可靠。然而，控制生料流量的关键设备——多台来自不同供应商的智能型电动执行器（如ROTORK、AUMA等品牌），其内置的智能控制器仅支持传统的DeviceNet现场总线或Modbus等协议，无法直接接入主流的PROFINET工业以太网网络。

项目痛点（实施前）：

1.数据采集维度缺失：中央控制系统只能获取执行器的“开/关”或“开度”基础开关量信号，无法读取其宝贵的智能数据，如实时扭矩、电机温度、运行小时数、累计动作次数、故障代码、红外遥控操作记录等。

2.预测性维护困难：由于无法监测执行器力矩和电机温度的变化趋势，维护团队无法预判潜在的机械卡涩或电机绝缘老化风险，只能采取“事后维修”模式，一旦故障停机将导致整条生产线中断，损失巨大。

3.控制精度与可靠性不足：缺乏阀位的高精度反馈，控制系统无法实现流量的精确闭环调节，影响生料配比的稳定性，最终波及熟料质量。

4.系统集成复杂与成本高：若为每台执行器配置独立的DeviceNet主站模块和网络，不仅增加了PLC机架的硬件成本，也使系统布线复杂，调试周期长。

5.运维效率低下：现场人员排查故障时，需携带专用手持调试器连接到每台执行器上读取参数，费时费力，且在高温、高粉尘的恶劣环境下工作强度大。

二、解决方案：捷米特JM-DNTM-PN协议转换网关

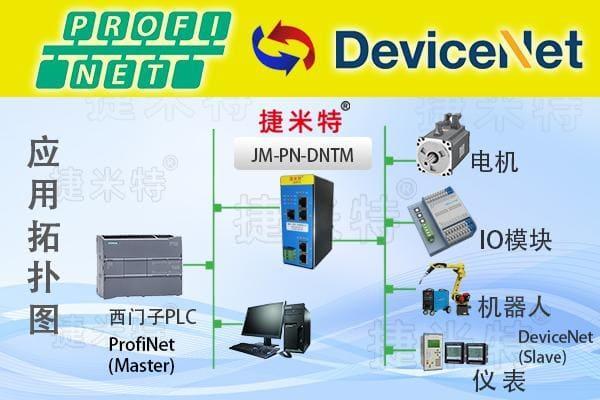

为解决上述痛点，我们引入了捷米特JM-DNTM-PN协议转换网关。这款工业网关是一款专门用于将DeviceNet网络设备无缝集成到PROFINNET网络中的关键设备。

网关功能简介：

双向协议转换：作为核心的协议转换网关，它在PROFINET侧作为IO设备，在DeviceNet侧作为主站，实现了两种协议数据的双向、透明传输。

强大的数据采集能力：作为高效的数据采集器，它不仅能读取执行器的基本状态信息，更能深入采集其所有的智能参数（如扭矩、温度、报警等），并将这些数据打包映射到S7-1500的输入映像区中。

即插即用与灵活配置：通过捷米特提供的配置软件，用户可以轻松设置DeviceNet从站的节点地址、波特率，并灵活定义每个从站设备的数据在PROFINNET网络中的映射地址，操作简便。

工业级可靠性：设备采用宽温、宽压设计，具备强大的电磁兼容性，非常适合水泥厂现场恶劣的电气环境

三、解决方案描述与实施过程

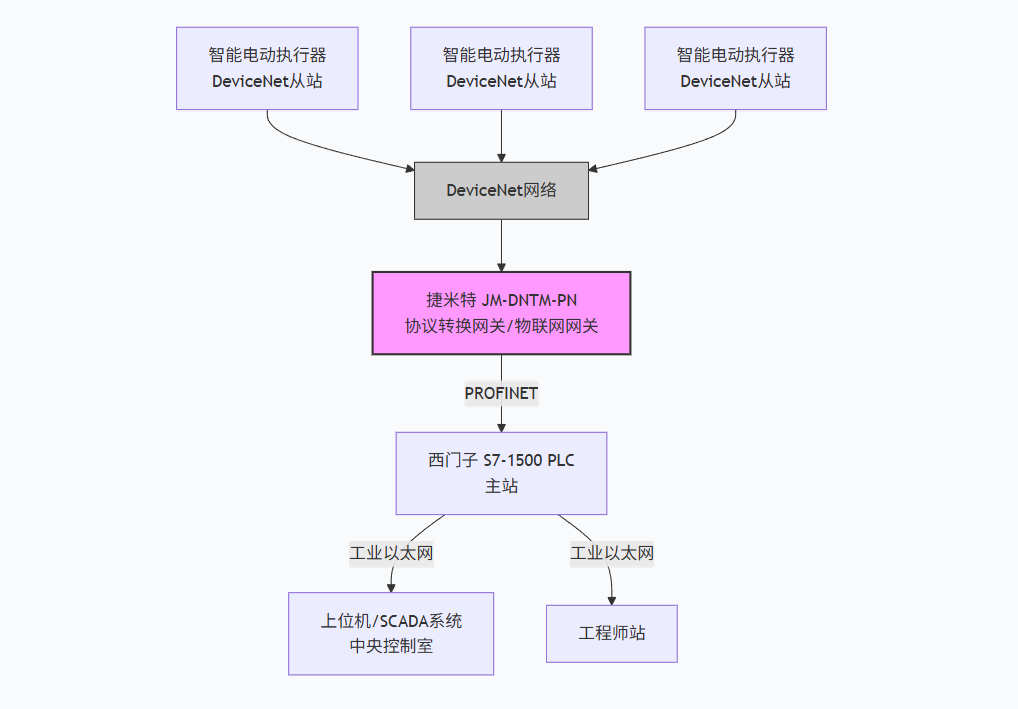

1.系统拓扑重构

2.清晰的实施过程

步骤一：硬件连接。将现场所有支持DeviceNet的智能执行器通过屏蔽双绞线并联接入DeviceNet网络，并将网络终端电阻安装到位。然后将JM-DNTM-PN网关的DeviceNet口接入该网络，同时将其PROFINET口接入S7-1500所在的交换机。

步骤二：网关配置。使用捷米特配置软件，扫描并识别网络上所有的执行器从站，根据其EDS文件定义每个从站需要交换的I/O数据长度，并设置这些数据在PROFINNET中的映射起始地址。

步骤三：PLC组态。在西门子TIAPortal工程中，安装GSDML文件，添加JM-DNTM-PN网关设备，并其I/O模块结构与在网关配置软件中设定的映射关系完全一致。

步骤四：数据编程。在S7-1500的OB1程序中，直接访问映射后的输入/输出地址，即可实现对执行器的精确控制（如目标开度设定）和全面状态监测（如实时开度、扭矩、报警代码等）。

步骤五：上位机集成。在SCADA系统中，为每台执行器创建丰富的监控画面，不仅显示阀位，更展示其扭矩曲线、温度趋势、健康状态评分等，并设置高级报警。

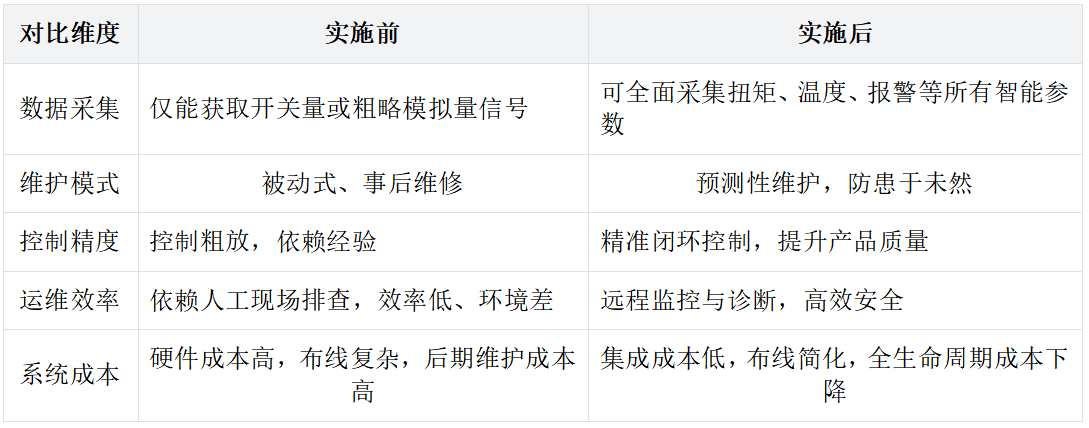

四、应用效果与实施前后对比

五、行业推广与前景展望

捷米特JM-DNTM-PN网关所代表的协议转换与数据采集解决方案，其价值具有普适性。我们重点推荐以下主流、快速且有前景的行业：

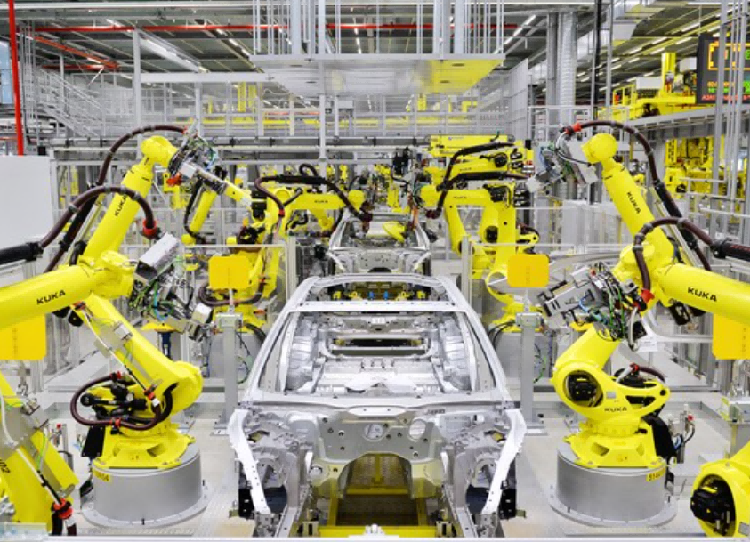

1.汽车制造：生产线上的焊装机器人（常用DeviceNet/EtherNetIP）、涂胶机等设备与总控系统（常用PROFINET）的集成。

2.动力电池生产：在搅拌、涂布、卷绕等工序中，大量使用支持DeviceNet或CC-Link的智能传感器和执行器，需要智能网关将其统一接入到工厂级物联网平台。

3.食品饮料与包装：产线上的灌装机、贴标机、码垛机器人通常采用不同协议，物联网网关是实现整线协同和MES系统集成的关键。

六、总结

在工业4.0和工业互联网的宏大叙事下，智能化的基石是数据的自由流动。本项目成功证明，捷米特JM-DNTM-PN这类专业的工业网关，已经超越了简单的协议转换功能，它作为连接控制层与设备层的数据采集器和智能网关，是破除信息孤岛、释放底层设备数据价值的利器。

它成功地将水泥制造中“沉默”的智能执行器唤醒，使其成为工业物联网中的一个活跃节点，为实现生产的精细化、运维的智能化、管理的数字化提供了可靠的数据通路。随着传统重工业智能化改造的深入，这种技术成熟、部署快捷、回报显著的物联网网关解决方案，必将在流程工业和离散制造业的更多场景中焕发光彩，成为推动“中国智造”高质量发展的关键支撑技术之一。

《具体内容配置过程及其他相关咨询请与武工留言交流》
