PROFINET转CCLINK网关：打通SMT产线信息孤岛，数据0延迟！

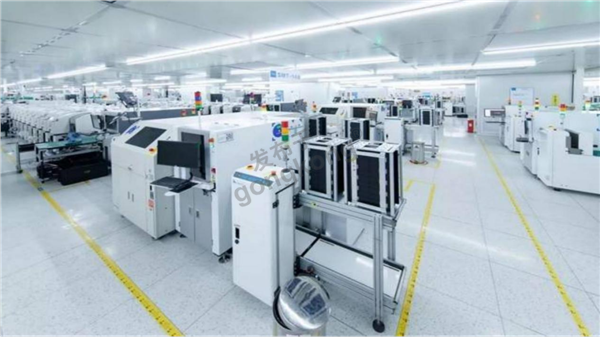

在高度自动化的SMT（表面贴装技术）产线中，精密的检测设备如同产线的“眼睛”，其稳定与高效直接关乎最终产品的品质。然而，在一条融合了多品牌控制系统的产线上，这双“眼睛”却常常因通信壁垒而变得“视力模糊”。

一、 案例背景与项目痛点：信息孤岛下的效率之困

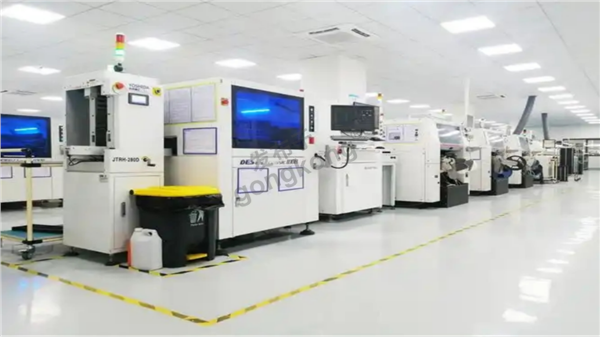

某大型电子制造企业引入了一套高端SMT产线检测设备。其核心控制部分由西门子S7-1500PLC主导，而整条产线的上层管理系统则采用了三菱的CCLINK网络。这就产生了一个尖锐的矛盾：负责执行精密检测的西门子系统（Profinet主站）无法将其产生的海量检测数据（如良品率、元件偏移量、焊点缺陷图像等）实时、无缝地传递给上层负责调度与监控的三菱系统（CCLINK主站）。

项目痛点集中体现在：

1.  数据延迟与手动干预：操作员需定期从检测设备工控机手动导出数据，再导入MES系统，过程繁琐且易出错，数据实时性极差。

2.  产线协同效率低下：缺陷信息无法即时反馈至前端贴片机或后端分拣站，导致次品持续流转，增加了物料与时间成本。

3.  系统维护复杂：两套独立系统并存，任何一方的故障诊断都变得复杂，增加了运维难度和停机风险。

这座横亘在Profinet与CCLINK之间的“数据高墙”，成为了制约整线智能化升级和效率提升的瓶颈。

二、 解决方案：网关的柔性适配

为解决这一核心痛点，我们引入了疆鸿智能JH-PN-CLK协议转换网关。这款网关被设计为一位精通双方语言的“高级翻译官”。其创新之处在于独特的双从站架构：

   在西门子PLC一侧，它作为Profinet从站，被S7-1500如同一个标准的远程I/O模块一样识别和配置，轻松获取所有检测数据。

   在三菱PLC一侧，它作为CCLINK从站，将接收到的Profinet数据，按照CCLINK的协议规范，实时映射到三菱主站的I/O内存中。

这种设计巧妙地避开了让任何一方主站去适配对方协议的难题，实现了非侵入式的无缝桥接。

三、 实施过程与清晰的系统拓扑

实施过程清晰、高效：

1.  硬件集成：将网关安装在检测设备的电柜内，一端通过网线接入西门子Profinet网络，另一端通过CCLINK专用电缆接入三菱的网络。

2.  西门子侧配置：在TIA Portal中，导入网关的GSDML文件，将其添加为Profinet设备，并配置好需要交换的输入/输出数据块。

3.  三菱侧配置：在三菱的编程软件中，对CCLINK网络进行配置，将网关识别为一个从站站，并设定对应的数据链接地址。

4.  数据映射：在网关的配置软件中，完成Profinet数据与CCLINK数据的点对点映射，建立精确的“翻译”规则。

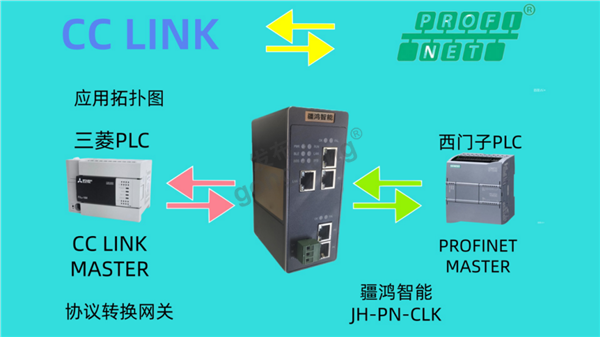

系统拓扑图（文字描述）:

[西门子S7-1500 PLC (Profinet主站)]

         ｜ (Profinet工业以太网)

[JH-PN-CLK协议转换网关]

         ｜ (CCLINK现场总线)

[三菱PLC (CCLINK主站)] --- [上位机MES系统]

整个系统架构层次分明，网关作为核心枢纽，实现了两大异构网络的稳定对接。

四、 应用效果与项目实施前后对比

| 对比项 | 实施前 | 实施后 |

| :--- | :--- | :--- |

| 数据流 | 手动、定时、离线 | 自动、实时、在线 |

| 不良品追溯 | 滞后，难以定位 | 即时锁定，联动剔除 |

| 产线整体效率 | 因信息阻塞存在等待 | 流畅协同，OEE提升约15% |

| 系统维护 | 两套独立系统，复杂 | 统一数据视图，简化 |

项目实施后，检测数据到MES系统的传输延迟从分钟级降至毫秒级，真正实现了“数据驱动制造”。产线能根据实时检测结果快速调整工艺参数，形成了良性的质量闭环控制。

五、 行业推广与前景展望

JH-PN-CLK网关的成功应用，为所有面临多协议共存困境的自动化场景提供了极具价值的范本。不仅在SMT行业，在汽车制造、物流等众多领域，老旧系统升级与新建产线融合是常态。此类协议转换网关，以其低成本、高灵活性、非侵入式的特点，将成为企业实现“渐进式”智能化改造的利器。

未来，随着工业互联网的深入，此类网关的角色将从“翻译官”向“智能数据调理器”演进，集成边缘计算能力，在协议转换的同时完成数据清洗、轻量级分析等功能，为构建真正透明、高效的数字化工厂奠定坚实基础。

总结

本次创新实践的核心，在于跳出了“必须统一网络”的传统思维，通过这类专用网关，以“和而不同”的智慧化解了系统异构的冲突。它不仅是一次成功的技术嫁接，更是一种降本增效的务实哲学，证明了在复杂的工业现场，精准的“连接”本身，就是巨大的生产力。
