一、项目背景与拓扑结构

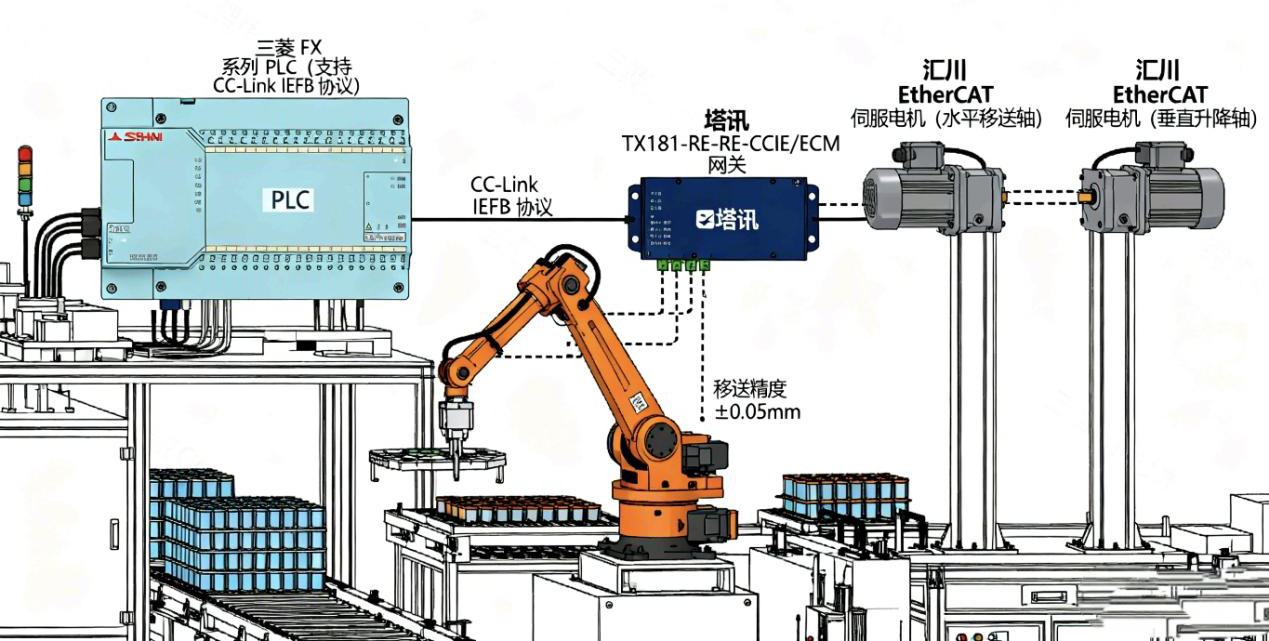

在工业自动化领域的新能源锂电池电芯移栽工序中，电芯从缓存工位到封装工位的移送精度（要求 ±0.05mm）直接影响后续封装质量。某锂电企业采用三菱 FX 系列 PLC（支持 CC-Link IEFB 协议）作为控制核心，需驱动 2 台汇川 EtherCAT 伺服电机（控制移栽机械臂的水平移送轴与垂直升降轴）完成电芯抓取、定位与放置动作。由于 CC-Link IEFB（三菱主导的实时以太网协议）与 EtherCAT（开源高速总线协议）的通信机制、数据帧结构差异显著，无法直接互联，需通过协议转换网关构建控制链路。

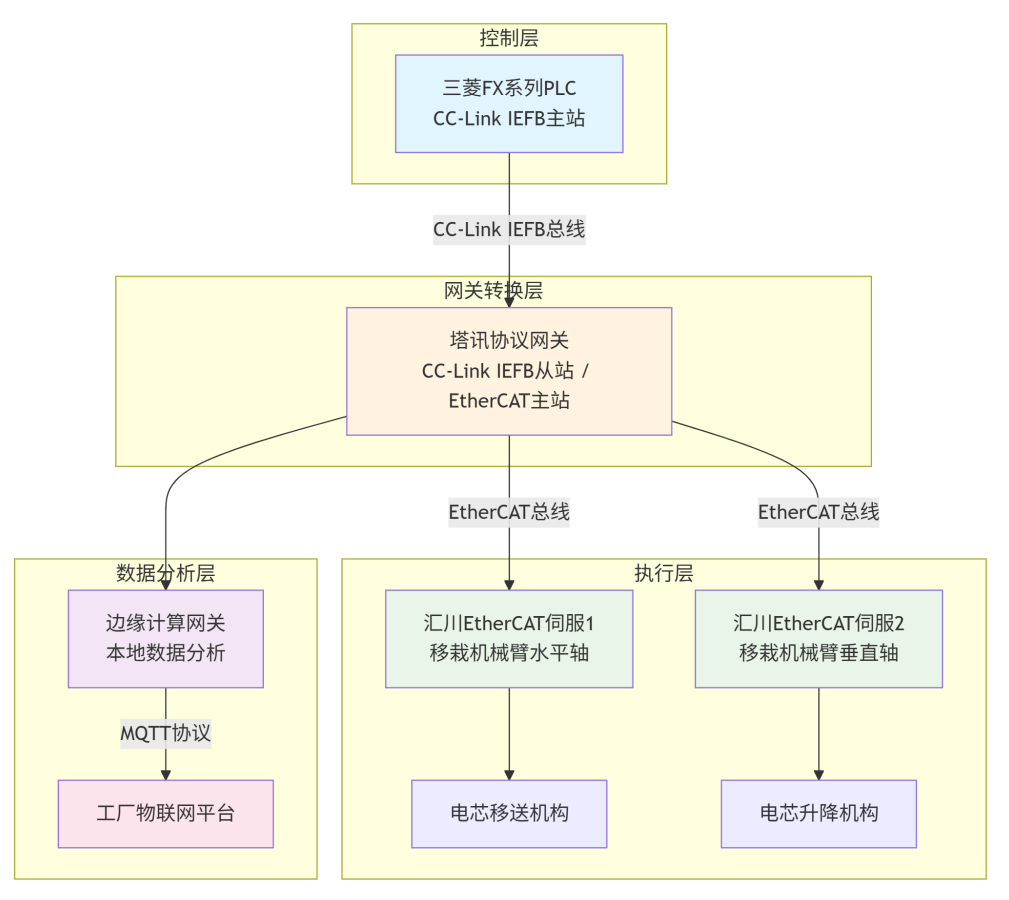

系统拓扑结构：

二、项目痛点

协议兼容壁垒：CC-Link IEFB 采用循环通信 + 瞬时通信模式，而 EtherCAT 基于 “主站轮询 + 从站响应” 机制，两者寻址方式、同步时钟不兼容，导致 PLC 无法直接下发位置指令或读取伺服状态。传统继电器控制方案响应延迟超 200ms，无法满足电芯移栽的动态精度要求。

控制精度不足：水平轴与垂直轴需 ±0.1ms 级同步，因协议不兼容导致动作错位，电芯掉落率达 3.5%，移送位置偏差超 0.1mm，影响封装工序良率。

数据孤岛突出：伺服运行参数（如转速、电流、温度）分散在 EtherCAT 总线上，缺乏数据采集器整合至 MES 系统，无法追溯不良品成因，不符合新能源行业质量追溯规范。

改造成本高昂：若更换同协议伺服，需淘汰现有汇川设备（单轴成本约 1.5 万元），8 条产线改造成本超 20 万元，且停产调试周期需 48 小时，影响订单交付。

三、协议转换网关功能简介

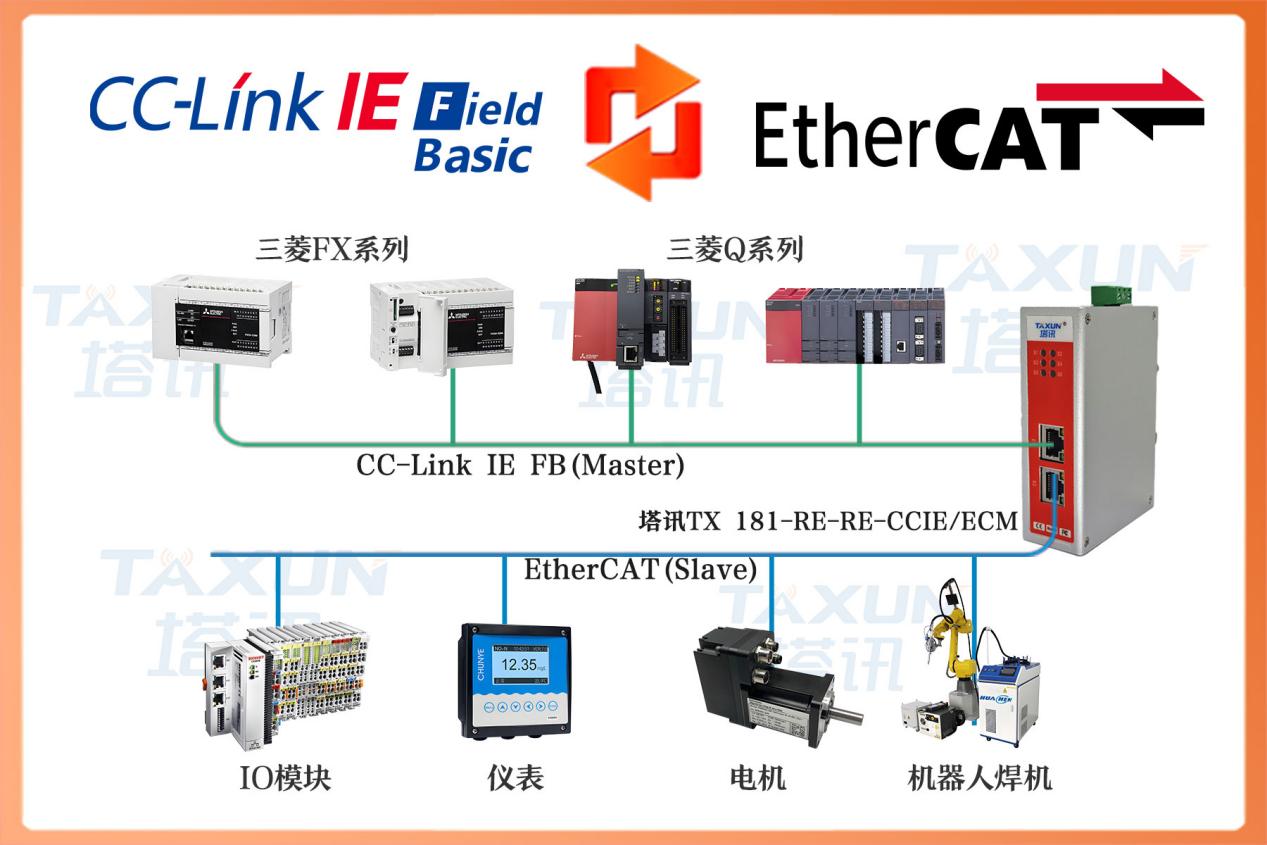

塔讯 TX181-RE-RE-CCIE/ECM 作为专为异构工业网络设计的智能网关，核心功能如下：

双协议栈转换：内置 CC-Link IEFB 从站与 EtherCAT 主站协议栈，支持 500μs-20ms 可调通信周期，可将 PLC 的 16 位控制指令、32 位目标位置实时映射至伺服控制寄存器，同时将伺服的 32 位实际位置、16 位故障代码转换为 CC-Link IEFB 报文回传，实现双向数据交互。

边缘计算能力：作为边缘计算网关，可本地分析两轴同步误差（精度 ±100ns），当偏差超 0.08mm 时直接输出报警信号至 PLC，响应时间＜10ms，避免电芯碰撞损坏。

数据采集与上传：作为物联网网关，支持将伺服转速、电流、累计运行时长等参数通过 OPC UA 协议上传至工厂物联网平台，采样频率最高 500Hz，满足新能源行业全流程数据追溯需求。

工业级可靠性：采用金属外壳（IP30 防护）、宽温设计（-40℃~85℃），支持过压 / 过流保护，平均无故障时间（MTBF）＞10 万小时，适配锂电池车间多粉尘、高电磁干扰的工业自动化环境。

四、解决方案与实施过程

解决方案核心

通过 TX181-RE-RE-CCIE/ECM 网关构建 “CC-Link IEFB-EtherCAT” 双向通信桥梁：三菱 FX 系列 PLC 通过 CC-Link IEFB 向网关发送协同指令（如水平轴移动 100mm、垂直轴同步下降 20mm），网关将指令转换为 EtherCAT 帧格式下发至汇川伺服；同时，伺服实时反馈的实际位置、速度数据经网关转换后回传至 PLC，形成闭环控制。网关作为工业网关，同步将两轴同步误差、伺服健康状态等数据上传至物联网平台，支撑生产过程优化。

实施过程

协议映射配置：

使用网关配置工具 “TX-Config” 定义数据映射表：将 PLC 的 D 寄存器（D200-D205）对应水平轴 / 垂直轴的目标位置（32 位），将伺服的状态字（0x6041）映射至 PLC 的 X 输入点（X0-X7）。

在 GX Developer 中组态网关为 CC-Link IEFB 从站，设置通信周期为 2ms，启用 “远程控制” 模式确保实时性。

硬件部署：

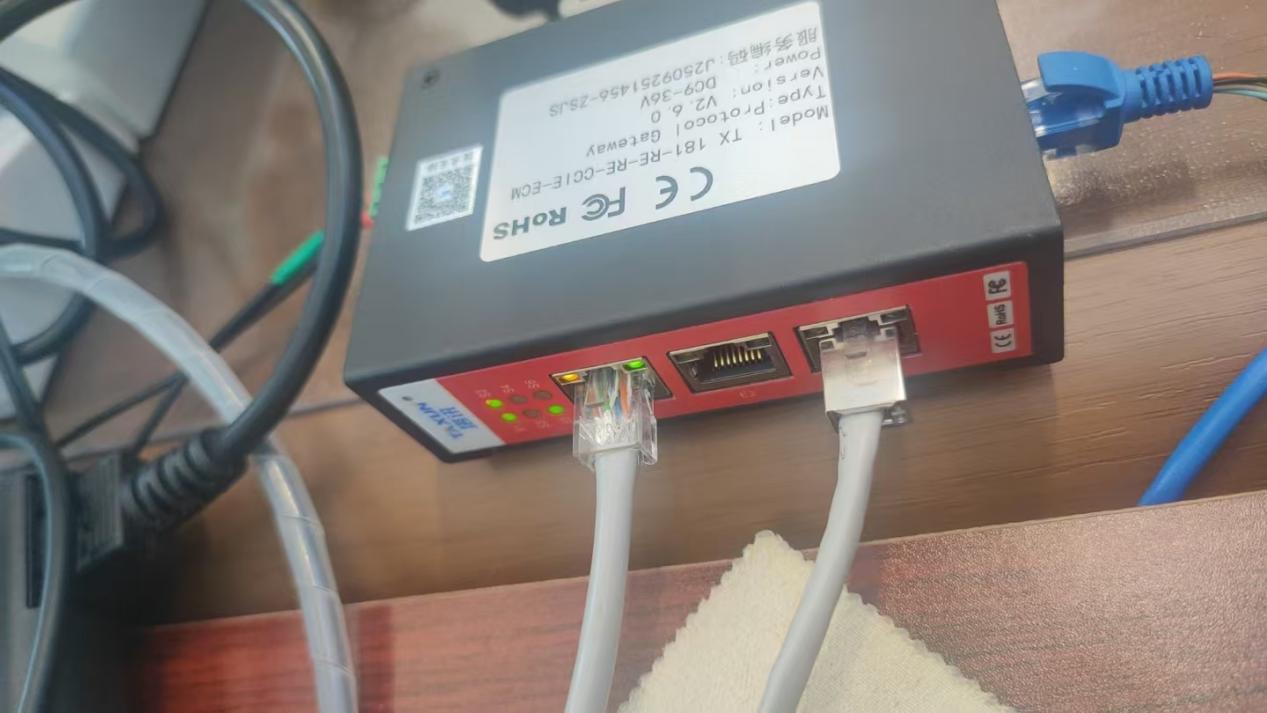

网关安装于机械臂控制柜内，通过屏蔽双绞线连接 PLC 的 CC-Link IEFB 端口（FX5-CCL-ECT）与伺服的 EtherCAT 接口（EtherCAT IN/OUT），总线终端电阻设置为 120Ω，接地电阻控制在 5Ω 以内，减少高频焊接设备的电磁干扰。

调试与优化：

利用网关的 “实时监控” 功能抓取两轴位置曲线，通过调整 EtherCAT 分布式时钟（DC）补偿值（±200ns），将轴间同步误差从 0.3ms 降至 0.08ms。

配置边缘计算规则：当垂直轴电流（反映抓取力度）持续 500ms 低于额定值 30% 时，网关触发 PLC 停机，避免电芯抓取不稳掉落。

五、应用效果与前后对比

实施后效果

控制精度跃升：两轴同步误差从 0.1mm 降至 0.03mm，电芯掉落率从 3.5% 降至 0.5%，移送位置偏差控制在 ±0.04mm 内，满足封装工序要求。

生产效率提升：因动作协同稳定，单周期移栽时间从 2.5 秒缩短至 1.8 秒，单条产线日产能提升 28%（增加 3000 电芯）。

数据追溯实现：网关作为数据采集器，日均上传 28.8 万条伺服运行数据，支持通过物联网平台回溯某批次电芯的移送速度、抓取力度等参数，不良品追溯时间从 1.5 小时缩短至 3 分钟。

成本显著节约：相比更换同协议设备，网关方案节省改造成本 15 万元，且仅需 3 小时停机调试，避免订单交付延误。

前后对比表

六、行业前景与总结

当前新能源（锂电池、光伏组件）、医药（无菌灌装线）、3C 电子（手机外壳打磨）等行业对工业自动化精度与异构设备互联需求迫切，其中新能源锂电池行业因扩产速度快（2025 年全球规划产能超 4TWh），成为协议转换方案的核心应用场景。类似方案可广泛应用于：

光伏硅片分选设备（CC-Link IEFB 控制器与 EtherCAT 分拣机械臂协同）

医药西林瓶灌装线（CC-Link IEFB PLC 与 EtherCAT 伺服阀门精准控制）

3C 电子贴膜设备（多轴 EtherCAT 伺服与 CC-Link IEFB 主站同步）

总结：在工业数字化转型中，智能网关作为连接异构总线协议的核心节点，不仅打破了 “设备孤岛”，更通过边缘计算网关的本地决策能力与物联网网关的数据贯通能力，构建了从实时控制到智能分析的完整链路。塔讯TX181-RE-RE-CCIE/ECM 等工业网关凭借高兼容性与可靠性，正在新能源、医药等高速增长行业加速落地，推动工业自动化向 “柔性化、智能化” 升级，成为企业降本增效的关键支撑。
