一、项目背景与行业应用

在新能源汽车电池模组智能产线升级项目中，某头部企业需实现西门子S7-1215C PLC（型号：6ES7215-1AG40-0XB0）与发那科机器人（型号：M-20iA/20M）的跨协议通信。原产线中，西门子PLC负责焊接工艺参数控制与视觉检测数据采集，发那科机器人执行极耳焊接任务，但两者分别采用ProfiNet与Ethernet/IP协议，导致设备无法直接协同。通过部署塔讯TX 161-RE-EIS/PNS总线协议转换网关，实现双向协议互转，成功构建高效、柔性的智能制造单元。

二、技术方案与设备选型

1.核心设备

西门子S7-1215C PLC：作为ProfiNet主站，管理焊接工艺参数（如电流、电压、焊接时间）与视觉检测数据交互。

发那科M-20iA/20M机器人：作为Ethernet/IP从站，接收PLC指令并反馈焊接状态（如焊缝质量、机器人位姿）。

塔讯TX 161-RE-EIS/PNS网关：支持ProfiNet从站转Ethernet/IP从站双向转换，具备100Mbps以太网接口，数据吞吐量达1440字节/周期，满足实时性要求。

2.协议转换逻辑

ProfiNet侧：网关作为从站接入西门子PLC，映射PLC的输出区（128字节）至网关输入缓冲区，输入区（64字节）映射至PLC缓冲区。

Ethernet/IP侧：网关作为从站连接发那科机器人，通过CIP协议同步数据，机器人状态字（16字节）映射至网关输出缓冲区，指令字（16字节）映射至输入缓冲区。

数据映射规则：采用“字节偏移+数据类型”定义，如将PLC的DB1.DBW0（焊接电流）映射至网关Input_Buffer[0-1]（INT16类型），机器人状态字第2字节映射至PLC的DB2.DBX10.0（BOOL类型）。

三、实施过程与关键步骤

1.硬件部署

网络拓扑：西门子PLC通过SCALANCE X208交换机连接网关ProfiNet端口（IP：192.168.1.100），发那科机器人通过Stratix 5700交换机构建冗余环网，连接网关Ethernet/IP端口（IP：192.168.2.100）。

电源配置：网关采用24VDC供电，输入范围20.4-28.8V，具备过压、反接保护功能。

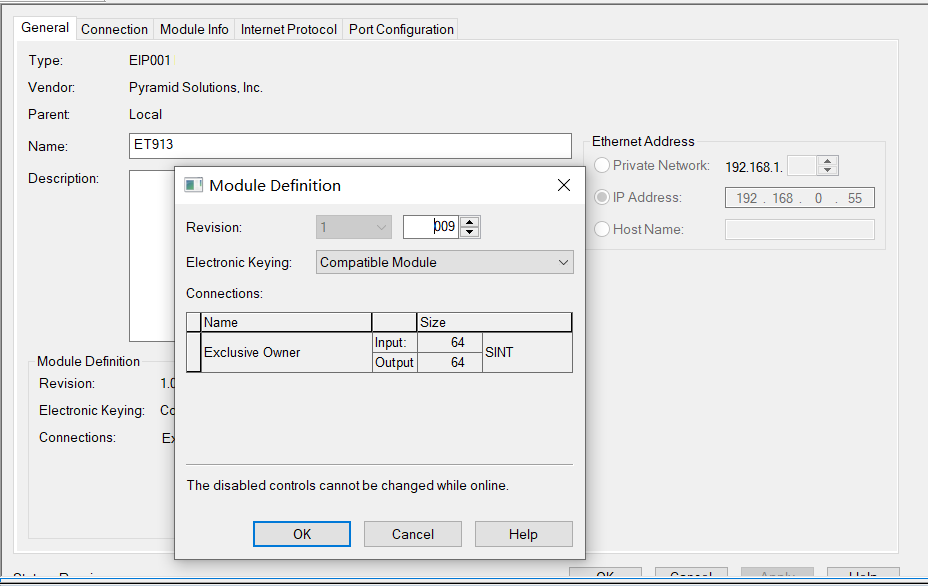

2.软件配置

西门子TIA Portal配置：

导入塔讯网关GSDML文件（版本V2.35），设置设备名称“PN-EIP-GW”，IP地址192.168.1.100。

配置数据映射：将PLC的QB0-QB127（输出）映射至网关Input_Assembly_100，IB0-IB63（输入）映射至Output_Assembly_150。

设置通信周期为5ms，启用IRT（等时同步实时）优先级，确保机器人控制指令微秒级响应。

发那科R-30iB控制器配置：

导入网关生成的EDS文件（版本1.2），分配设备名称“FANUC-ROBOT”，设置CIP同步周期为5ms，超时时间500ms。

配置Input_Assembly（路径100）接收PLC指令，Output_Assembly（路径150）发送机器人状态。

网关本地配置：

通过Web界面启用“双向协议互转”模式，设置Input/Output缓冲区长度均为128字节。

启用边缘计算功能，部署AI算法实时分析焊接电流波动，异常时直接触发机器人暂停指令（响应时间<10ms）。

 1.联合调试

通信测试：使用Wireshark抓包验证ProfiNet与Ethernet/IP数据帧的时序同步性，确保周期性数据传输无丢包。

功能验证：模拟焊接电流突变场景，测试网关边缘计算决策的准确性，验证机器人暂停指令的触发延迟≤8ms。

压力测试：连续运行72小时，监测网关CPU负载（<35%）、内存占用（<50%），确认长期稳定性。

四、应用效果与价值体现

1.实施前后对比

2.核心价值

技术层面：通过协议转换网关实现“黑盒”式集成，无需修改PLC与机器人原有程序，保护设备投资。

经济层面：避免大规模设备改造，节省硬件成本约200万元，缩短项目周期40%。

战略层面：构建柔性产线，支持快速换型（产线切换时间从4小时缩短至30分钟），提升企业市场响应能力。

五、总结与展望

本案例验证了塔讯TX 161-RE-EIS/PNS网关在新能源汽车制造领域的适用性，其“双向协议互转+边缘计算”技术架构为跨厂商设备互联提供了标准化解决方案。随着工业4.0向“数据驱动制造”演进，协议转换网关将向以下方向升级：

1. 支持TSN（时间敏感网络）：实现微秒级同步，满足高精度运动控制需求。

2. 集成OPC UA over TSN：打通IT/OT层数据流，支撑数字孪生应用。

3. AI算法本地化部署：在网关端实现质量控制、预测性维护等智能决策，减少云端依赖。

通过持续技术创新，协议转换网关将成为构建工业互联网“语言通”的关键基础设施，助力制造业迈向智能化、柔性化新时代。
