基恩士KV系列以太网模块应用：上位机触摸屏监控配置 点击：12 | 回复：1
一、 行业痛点与需求
在汽车制造领域，自动化生产线的高效运行离不开PLC的精准控制。然而，基恩士KV系列PLC原本并未配备以太网接口，这给生产管理带来了诸多不便。一方面，上位机无法通过以太网直接监控PLC的运行数据，导致生产过程的实时监控和远程管理难以实现；另一方面，触摸屏与PLC的连接也受到限制，影响了现场操作人员对设备的便捷操作。为解决这一问题，捷米特的JM-ETH-KV以太网通讯模块应运而生，它为基恩士KV系列PLC提供了以太网连接功能，完美解决了这一行业痛点。
二、项目背景
某汽车制造企业拥有大量基恩士KV系列PLC，用于控制车身焊接、零部件装配等关键生产环节。随着企业数字化转型的推进，需要将这些PLC纳入以太网监控系统，实现生产数据的实时采集与分析，同时确保现场触摸屏能够继续稳定监控设备运行。
三、解决方案
（一）硬件选型

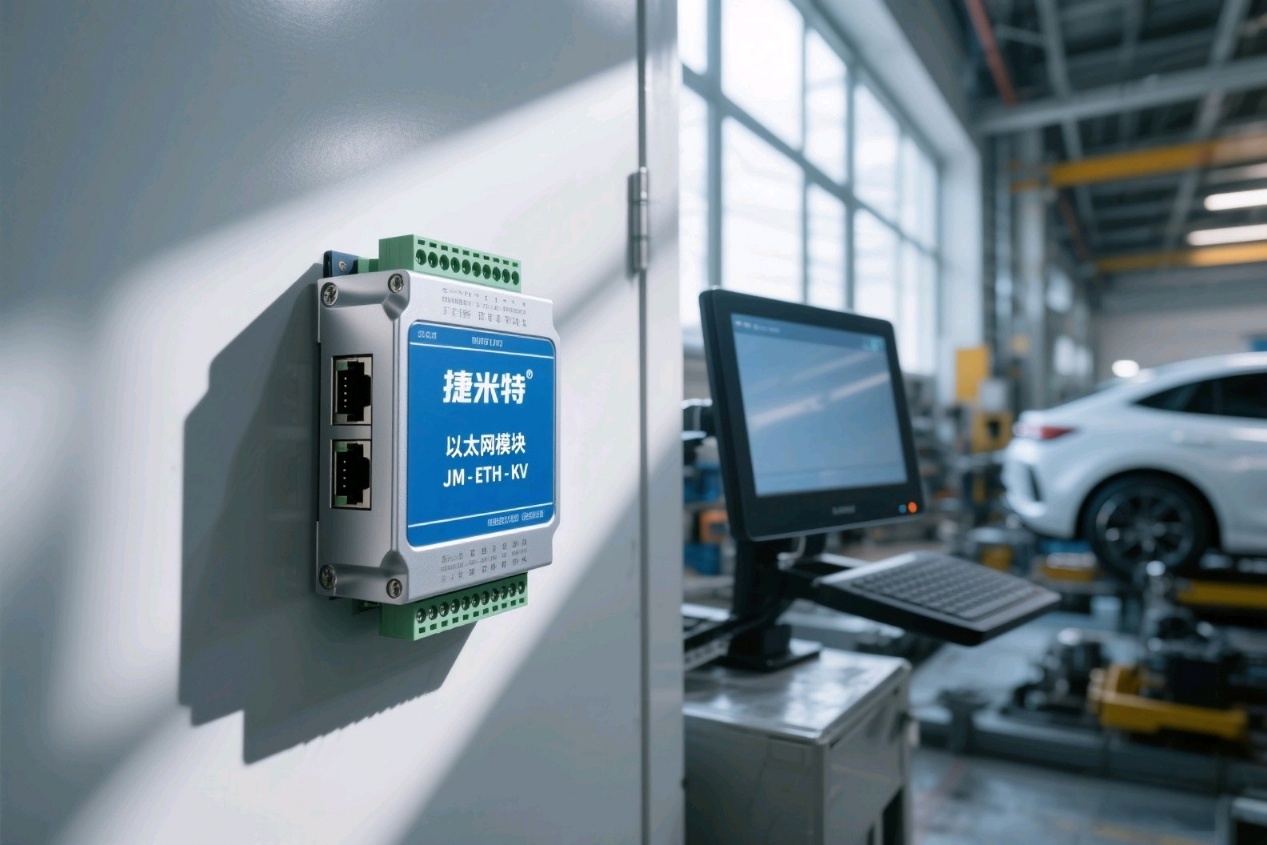

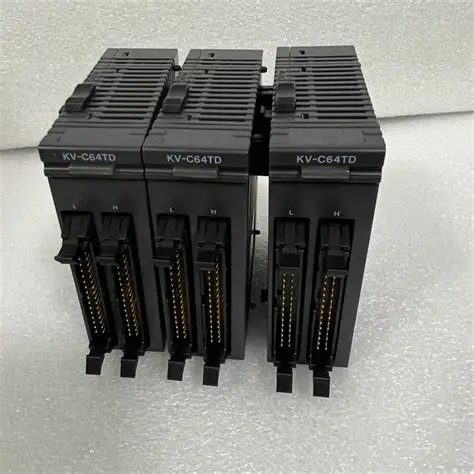

选用捷米特JM-ETH-KV以太网模块，该模块专为基恩士KV系列PLC设计，采用模块化设计，不占用PLC编程口。它支持ModbusTCP以太网协议，可与各类上位机软件和触摸屏无缝对接。

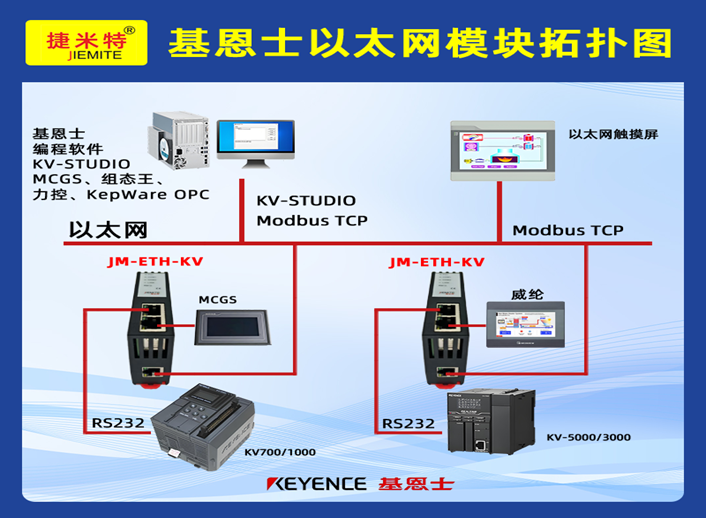

（二）硬件连接
1. 安装模块：将捷米特JM-ETH-KV通讯处理器通过导轨安装在PLC机柜内的合适位置，确保模块的通风良好，便于散热。
2. 连接PLC：使用专用的通讯线将模块与基恩士KV系列PLC的编程口连接，确保连接稳固，避免因接触不良导致通信中断。
3. 连接以太网：将模块的以太网口通过网线接入工厂的以太网交换机，确保模块与上位机处于同一网络环境中。
4. 连接触摸屏：将现场的触摸屏通过模块的复用接口X2与PLC连接，保证触摸屏能够继续对PLC进行本地监控。
（三）软件配置
1. 模块参数设置：通过模块自带的配置软件，设置JM-ETH-KV的IP地址，使其与上位机网络在同一网段。同时，配置模块的通信参数，如波特率、数据位等，确保与PLC的通信协议一致。
2. 上位机软件配置：在上位机上安装监控软件（如组态王、WinCC等），在软件中添加基恩士KV系列PLC设备，并选择通过ModbusTCP协议与JM-ETH-KV模块进行通信。输入模块的IP地址及相关通信参数，完成上位机与PLC的通信配置。
3. 触摸屏配置：在触摸屏上设置通信参数，使其通过复用接口X2与PLC进行通信。由于模块支持协议转换，触摸屏的通信协议无需更改，可继续使用原有的通信方式。
四、实施过程
1. 安装调试：在汽车制造工厂的生产线上，技术人员按照上述硬件连接和软件配置步骤，逐一安装并调试了捷米特JM-ETH-KV以太网通讯模块。在安装过程中，特别注意模块的安装位置和连接的稳固性，确保模块能够在复杂的工业环境中稳定运行。
2. 通信测试：完成硬件连接和软件配置后，进行通信测试。首先，通过上位机的监控软件发送指令，检查是否能够成功读取PLC的数据，并控制PLC的输出。其次，检查触摸屏是否能够正常显示PLC的运行状态，并对设备进行操作。在测试过程中，发现部分模块的通信存在延迟，经过仔细排查，发现是网络配置错误导致的，及时调整了网络参数，解决了问题。
3. 系统优化：在通信测试成功后，对整个系统进行了优化。优化了上位机监控软件的界面，使其更加直观地显示生产数据和设备状态。同时，对触摸屏的操作界面进行了优化，增加了报警提示和操作记录功能，方便现场操作人员及时发现和处理问题。
五、应用效果
1. 数据实时监控：通过捷米特JM-ETH-KVPLC以太网模块，上位机能够实时采集基恩士KV系列PLC的运行数据，包括设备的运行状态、生产进度、报警信息等。这些数据被传输到工厂的生产管理系统中，实现了对汽车制造生产线的全面监控和管理。
2. 提高生产效率：实时数据的监控和分析
3. 远程管理与维护：管理人员可以通过网络随时随地访问上位机的监控软件，远程监控生产线的运行情况。同时，技术人员可以远程对PLC进行程序上下载和调试，大大提高了设备的维护效率。
更多详细内容或具体配置过程可咨询羽工。
