项目背景‌

       某头部新能源汽车制造商（客户名称：X能源）的电池模组装配线需整合来自不同供应商的设备，其中部分设备基于‌DeviceNet协议‌（如美国罗克韦尔ControlLogix PLC），另一些设备（如西门子S7-1500 PLC）采用‌ProfiNet协议‌。由于产线升级需实现实时数据互通，传统硬接线方案成本高且调试周期长，最终选用DeviceNet 转 ProfiNet ‌塔讯TX 131-RE-DNS/PNS网关‌实现双向协议转换。

‌设备参数‌

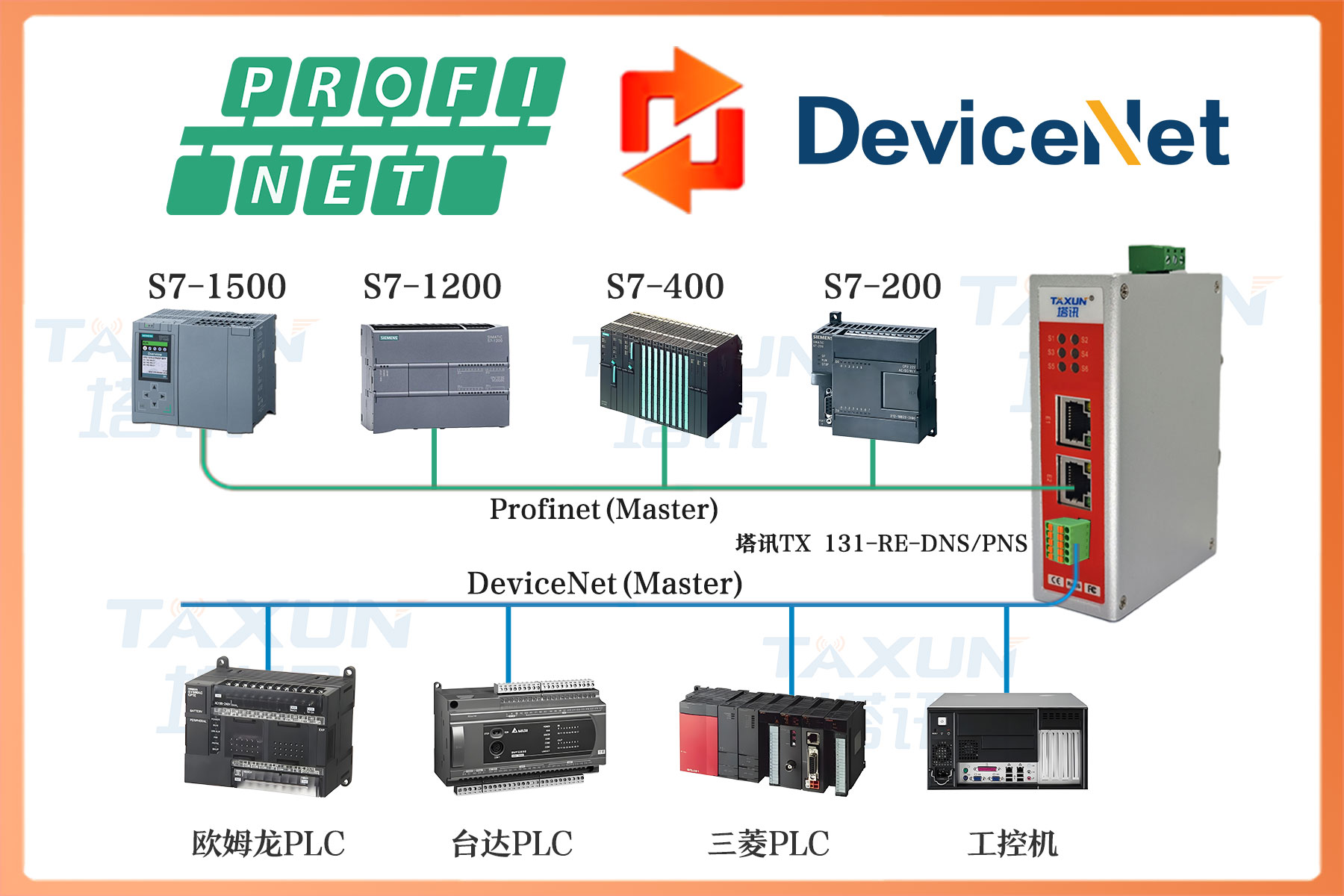

· ‌协议转换网关‌：塔讯TX 131-RE-DNS/PNS

o 支持ProfiNet从站（兼容西门子S7-1200/1500）与DeviceNet从站（兼容罗克韦尔、欧姆龙等PLC）

o 传输速率：ProfiNet 100Mbps，DeviceNet 500Kbps

o 工作温度：-20℃~70℃（满足工业环境）

· ‌主站PLC‌：

o ‌DeviceNet主站‌：罗克韦尔ControlLogix 5571（负责气动机械手控制）

o ‌ProfiNet主站‌：西门子S7-1500 1513-1 PN（负责激光焊接机控制）

‌配置过程‌

1. ‌硬件连接‌：

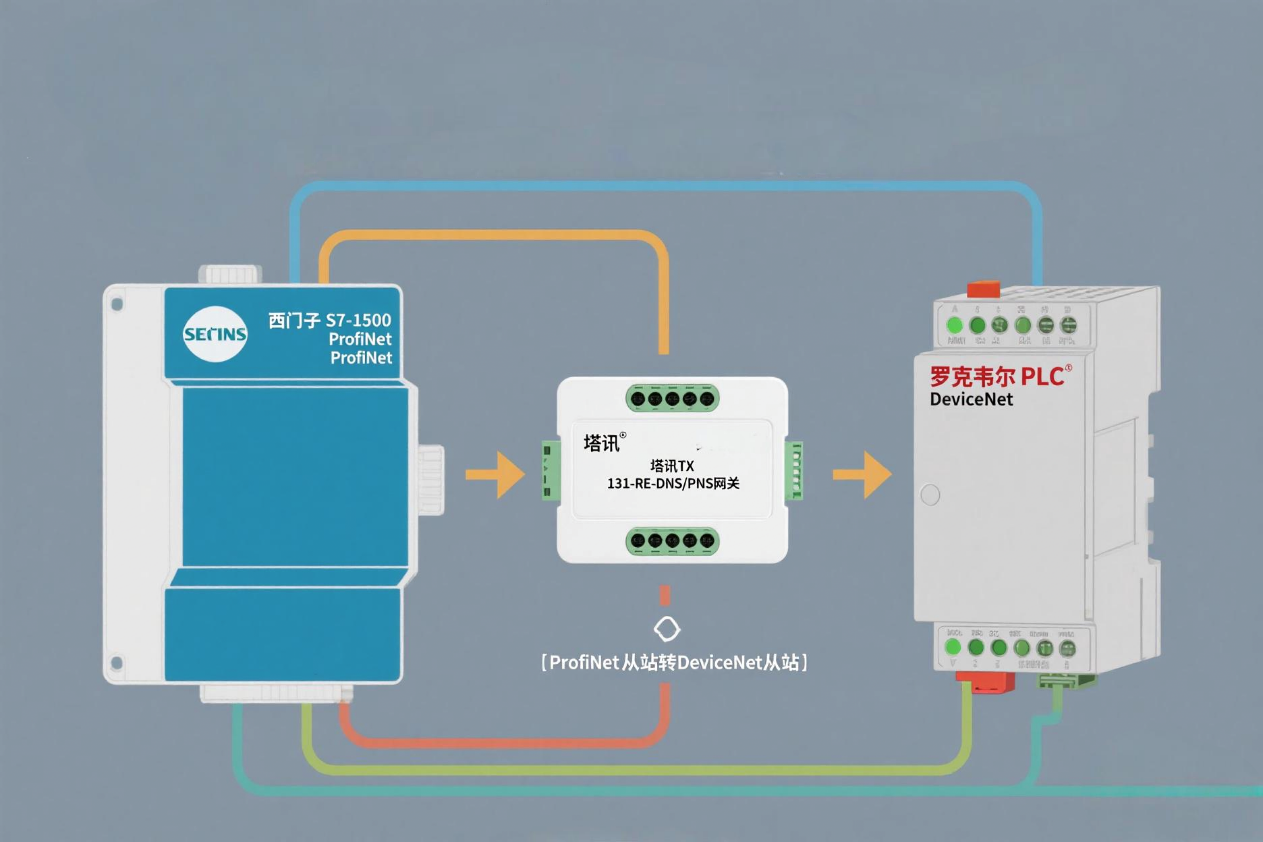

o DeviceNet 转 ProfiNet网关通过ProfiNet接口连接西门子S7-1500 PLC，DeviceNet接口通过D-sub 9针接头接入ControlLogix PLC网络。

o 配置网关IP地址（192.168.1.10）与DeviceNet节点地址（Node 5）。

2. ‌软件配置‌：

o 在西门子TIA Portal中导入DeviceNet 转 ProfiNet塔讯网关GSD文件，定义输入/输出数据映射（如焊接机状态信号映射至ProfiNet字节地址QB0）。

o 在罗克韦尔Studio 5000中设置DeviceNet扫描器，添加网关节点并分配I/O标签（如机械手位置信号映射至DeviceNet字地址N7:0）。

3. ‌联调测试‌：

o 通过ProfiNet 转DeviceNet网关内置的LED指示灯验证通信状态（绿灯常亮表示双协议握手成功）。

o 模拟触发机械手动作，验证焊接机接收信号延迟≤5ms，满足产线节拍要求。

‌使用效果总结‌

· ‌效率提升‌：产线设备协同响应时间缩短30%，日均电池模组产量从800组提升至1050组。

· ‌成本节约‌：减少硬接线材料与人工成本约12万元/年。

· ‌维护便捷‌：ProfiNet 转DeviceNet网关支持Web界面远程诊断，故障排查时间由2小时降至15分钟。
