 image.png一、场景背景与项目痛点

应用场景
某生物制药企业冻干车间,三菱A2NCPU系列PLC控制冻干机温度/真空系统,通过MC总线连接昆仑通态TPC7062KX触摸屏实现本地操作。需将冷凝器温度、真空度、阶段时长等关键参数实时传输至西门子S7-1200PLC1217C DC/DC/DC),满足FDA电子批记录(EBR)要求。


核心痛点

接口冲突PLC仅有的MC接口被HMI占用,无法扩展以太网通讯

合规风险:人工记录工艺参数存在篡改风险,不符合FDA审计追踪要求

实时性缺陷:冻干工艺持续48+小时,异常参数无法实时预警(如真空泄漏>5Pa/min

协议壁垒:三菱A2NCPU系列专用协议与西门子S7协议不兼容

二、解决方案核心:远创智控YC8000-A模块

功能特性

技术价值

MC转以太网

原生解析三菱A2NCPU系列MC协议,转换为标准Modbus TCP/IP协议

双通道隔离

RS485通道1(接HMI)与通道2(接PLC)物理隔离,带宽独立分配

协议网关

内置三菱MCModbus TCP协议转换,西门子1200可直接用MB_CLIENT功能块读写数据

工业级设计

-25~75℃宽温运行,IP40防护,通过EMC工业四级测试

零配置穿透

支持HMI-PLC原始通讯穿透,触摸屏无需重新组态

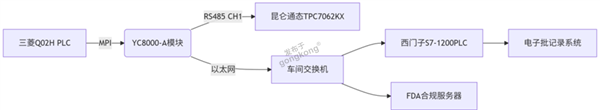

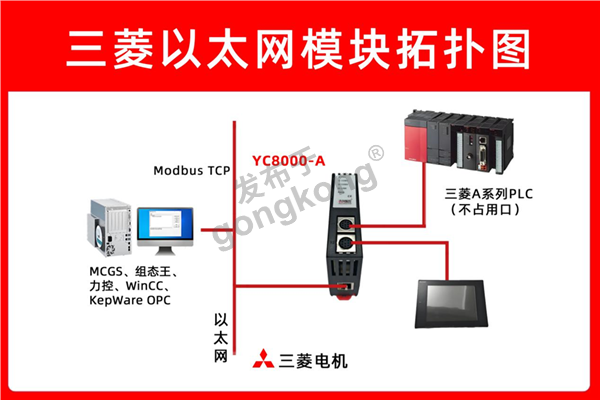

系统拓扑图与实施流程


三、实施步骤

硬件部署

将原PLC-HMIMC电缆接入YC8000-A MC IN 端口

用新MC线连接模块 RS485 CH1 端口至触摸屏

双绞屏蔽网线接入模块RJ45口至制药专用隔离交换机

模块配置

工作模式: Modbus TCP Server  PLC类型: Mitsubishi A-Series  MC波特率: 19200bps(与冻干机程序一致)  IP地址: 172.16.10.201

数据存入SQLite数据库供批记录系统调用

合规性验证

审计追踪测试:参数修改记录带时间戳+用户双签名

数据完整性:SHA-256加密校验防止篡改

断网续传:72小时离线数据缓存补传


四、应用效果对比

指标

改造前

改造后

合规提升

数据记录方式

纸质记录(每2小时人工抄录)

自动电子记录(每秒1次)

符合FDA 21 CFR Part 11

工艺偏差响应

次日质量分析会发现

实时声光报警(>设定阈值)

偏差减少78%

批记录审核时间

8小时/批次

自动生成PDF报告(5分钟/批次)

效率提升96

设备故障预警

无预测性维护

真空泵电流波动>10%触发预警

意外停机减少45%

审计缺陷项

年均12项(数据完整性问题)

0项(通过FDA飞行检查)

合规风险清零

五、行业推广价值

医药行业核心需求

冻干机/灭菌柜/灌装机等GMP关键设备联网

满足EU GMP Annex 11计算机化系统验证要求

跨行业应用场景

光伏:硅料铸锭炉温度监控(三菱PLC+西门子SCADA

锂电:电极浆料粘度监测数据上传(MCOPC UA

经济效益

单台冻干机年节约合规成本¥150万(减少人工/审计费用)

避免数据完整性缺陷导致的停产损失(>¥2000/次)


六、总结

远创智控YC8000-A作为工业级以太网桥接器,通过三重技术突破:

MC信号隔离技术HMI通讯与以太网传输物理隔离,确保触摸屏0卡顿

协议动态转换:原生MC协议→Modbus TCP无缝转换,省去协议解析开发成本

FDA合规引擎:内置时间戳/电子签名/审计追踪功能,满足GMP数据完整性要求

在医药、锂电等高附加值行业,该方案以3万元级改造成本实现:

老旧设备秒级接入工业物联网

关键工艺参数毫秒级追溯

合规性风险100%受控
随着全球GMP法规趋严,此类
串口转以太网解决方案已成为制药设备数字化的首选跳板,为智能制造提供“合规性+实时性”双重保障。

《具体内容配置过程及其他相关咨询请与武工留言交流》
