如题，今天就和大家来聊聊AOI吧，因为有朋友最近和我聊起这个，索性开个帖子和大家分享下。如果有什么说得不对的，希望大家留言指正！

什么叫自动光学检测（AOI）

自动光学检测(AOI)是电子印刷电路板(PCBA)制造和测试中的一项关键技术。自动光学检测，AOI能够快速准确的检测电子组件，特别是PCBA，确保产品出厂质量高，产品制作正确，没有制造故障。

为什么需要自动光学检测（AOI）

尽管已经取得了重大进展，但现代电路远比几年前的电路板复杂得多。表面贴装技术的引入以及元器件进一步缩小尺寸意味着电路板特别紧凑。即使是相对平均的电路板也有数千个焊接接头，这些都是容易出现问题的地方。

电路板复杂性的增加也意味着现在人工检查不是一个可行的选择。即使这是一种公认的方法，它目前来讲人工检测并不是特别有效，检查员很快受疲劳和主管因素影响，很容易出现错误的检查。随着市场对产品的需求量越来越大，为了保证产品的高质量，需要非常快速、非常可靠和快速的方法将高质量的产品推向市场。自动化光学检测是集成电子测试策略中必不可少的工具，通过在生产线早期检测故障，确保成本尽可能低。

其中一个解决方案是使用自动光学检测系统。自动光学检测系统可以在焊接工艺之后立即放入生产线。通过这种方式，它们可以用于在生产过程的早期发现问题，并具有许多优点。随着故障在生产过程中被发现的时间越晚，修复成本越高，即使发现故障可以避免高额修复成本。此外，焊料和装配区域的工艺问题可以在生产过程的早期看到，信息用于快速反馈到早期阶段。通过这种方式，快速反应可以确保问题得到迅速识别，并在批量板材出现相同问题之前得到纠正。

自动光学检测基础

自动光学检测系统（AOI）使用可视化的方法来监控印刷电路板的缺陷。它们能够检测各种表面特征缺陷，例如结节，划痕和污点，以及更常见的尺寸缺陷，例如开路、短路和焊料变薄。它们还可以检测不正确的组件、缺少组件和错误放置的组件。因此，他们能够执行之前由手动操作员执行的所有视觉检查，并且更加迅速和准确。

他们通过视觉系统来扫描电路板的表面来实现这一目标。系统由几个光源照明，并且使用一个或多个高清摄像机。通过这种方式，AOI设备能够创建电路板的图像。

自动光学检测（AOI）系统使用捕获的图像进行处理，然后与机器所具有的板材外观知识进行比较。使用这种比较，AOI系统能够检测和突出任何缺陷或可疑区域。

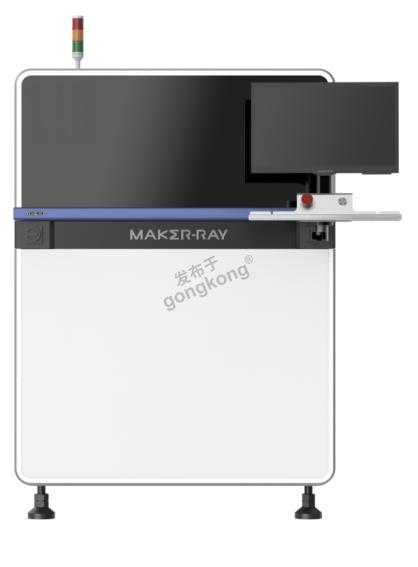

像我们单位自己用的镭晨科技的AIS430产品，相较于行业传统设备，AIS430应用高速、高分辨率的图像处理技术，极大增强了2D检测性能和3D成像速度。并支持基于4方向的投影3D成像，最小化阴影问题。还可智能识别搜索，一键查找已训练器件，快速查询生产统计报表，远程查看追踪数据。降低大量学习、使用成本的同时，带来更高速、高精度的检测效果。

上面就是我关于AOI的简单分享了，其实要说的还有很多，碍于篇幅今日分享到这。大家有什么问题的可以留言！
