硬件准备

1、西门子PLC smart200

2、绝对值编码器GAX60 R13/12E10LB

3、装有STEP7-MicroWIN SMART软件的电脑

4、网线


1、进入编程软件

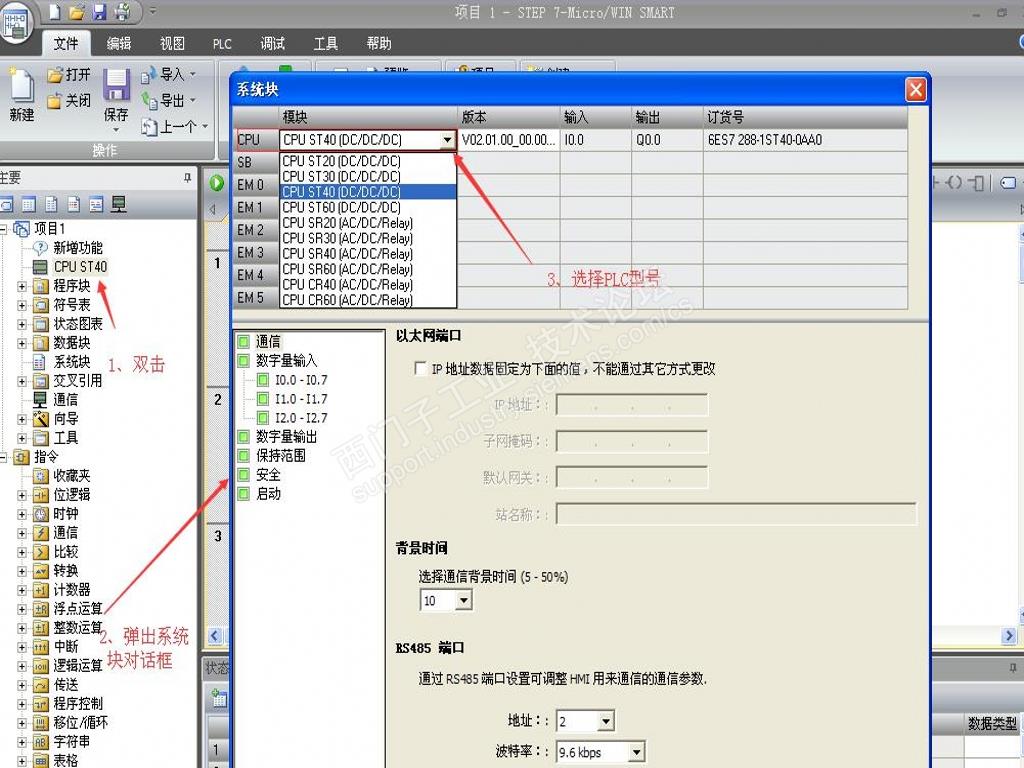

2、首先需要选好PLC型号


3、接下来编程插入指令：



4、给MODBUS指令分配库寄存器


5、编译、下载，可以在状态图表里监控VD200数据

PLC读到的编码器数据存放在VD200里


注：这里的编码器值是长度值还是角度值需要可以通过easyPro软件来设定

如果是角度值需要除以100，有2位小数点
