AIM301-0801模拟量输入模块具有以下特性：

8通道电流电压型模拟量输入模块；

测量的精度为12位；

信号输入形式：单端输入；

信号输入类型：电流/电压；

具有断线检测功能；

智能模块，具有自诊断功能，模块运行出现故障时能够自动复位并重新启动；

硬件无需设置，启动后CPU模块自动对其加载参数；

支持热插拔；

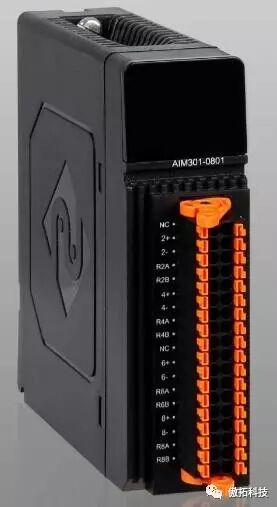

AIM301-0801模拟量输入模块外观

通道接口电路示意图

AIM301-0801单通道接口电路示意图

端子接线图

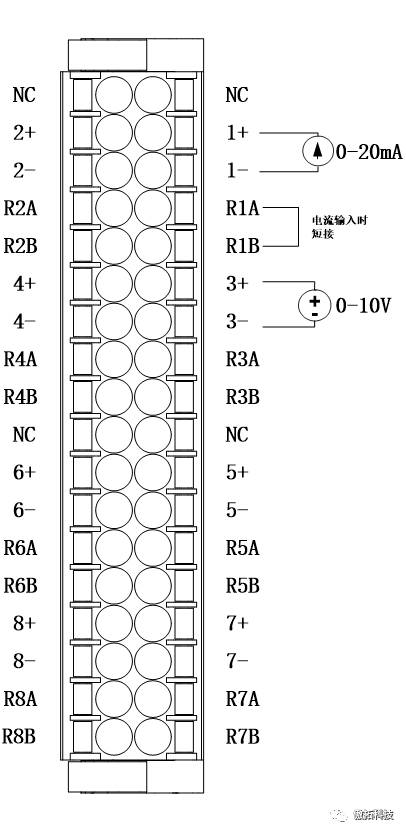

AIM301-0801端子接线图

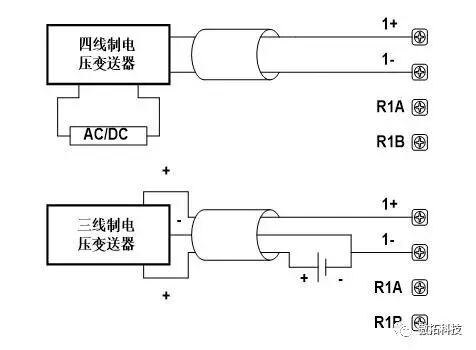

电压信号接线方式：

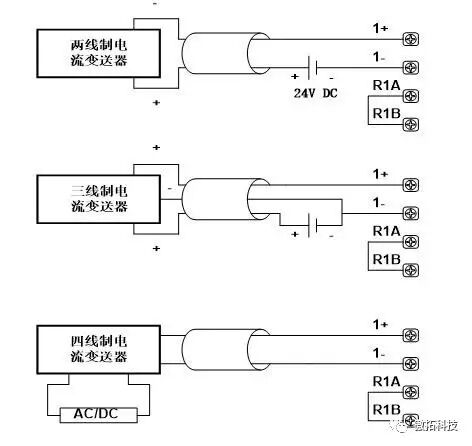

电流信号接线方式：

模块显示区说明

AIM301-0801模块的状态指示位于模块的前面板正上方，如下图所示，采用4个LED指示灯和一块OLED屏对模拟量模块信息进行显示，其中4个LED分别是电源指示灯P、运行指示灯R、通讯状态指示灯A以及故障灯F， OLED屏用于显示通道采集到的电压或电流值。

如下图所示：

软件设置

模拟量输入模块参数配置界面

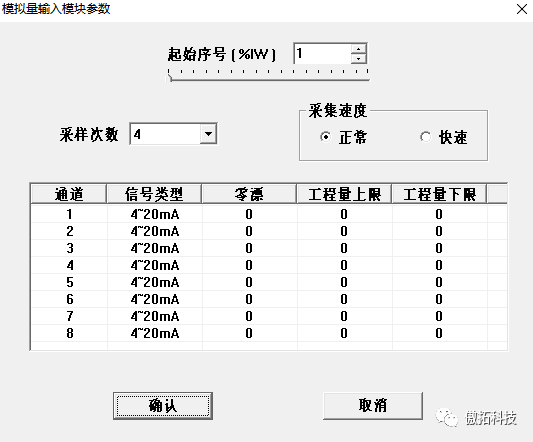

NAPro软件【资源】【PLC配置】【模块属性】可进行AI通道的参数设置如下图：

【采集速度“正常”】：模拟量每个模块500ms发送一次数据到CPU。

【采集速度“快速”】：模拟量每个模块每个扫描周期发送一次数据到CPU。

【采样次数】：模拟量滤波次数，如4次，表示采集4次模拟量数据取平均值后输出到码值。

【信号类型】：每个通道输入信号的类型，如4~20mA，0~10V等，通过软件进行选择，需要和硬件实际信号类型一致。

【零票】：对采集到的信号进行误差补偿，补偿对象为码值（0-20000），结果自动叠加到IW采集值中（0-20000），可输入正负值。

【工程量上限】:模拟量线性变换的工程值上限，如4~20mA信号对应软件码值为4000~20000，采集的是压力0~3MPa，此处就填写3。

【工程量下限】:模拟量线性变换的工程值下限，如4~20mA信号对应软件码值为4000~20000，采集的是压力0~3MPa，此处就填写0。

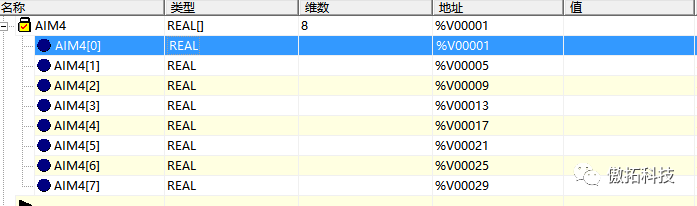

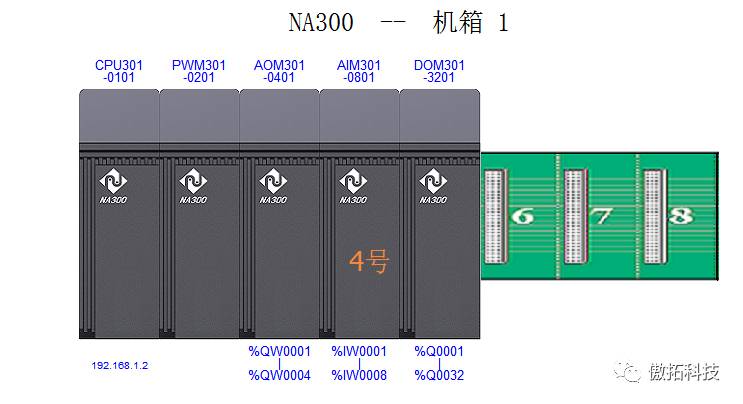

注：每个模拟量输入模块，NAPro软件都在变量表自动创建了一个数组变量，用于存储进行线性变化后的浮点数工程值，变量命名规则为AI*,  “*”号表示模块所在背板上的槽位号。如下图：模块安装在背板4号槽位，变量为AIM4,AIM4[0]~AIM4[7]对应模块1~8个通道转换后的工程值。
