PLC程序远程上下载监控和无线远程控制现场图片分享 点击：336 | 回复：9



tom365


  • 精华：0帖
  • 求助：0帖
  • 帖子：4帖 | 14回
  • 年度积分：0
  • 历史总积分：10
  • 注册：2015年3月19日
发表于：2016-12-29 18:46:09
楼主

本帖只分享我现场拍摄的控制柜图，PLC程序远程上下载监控和PLC无线远程控制，各种PLC都有，大家一起看图学习和交流

先发西门子S71500 PLC和S71200 PLC的，PLC网口连了一款无线通讯模块，可以实现通过PLC网口来读写变量、PLC程序远程上下载实时监控、网页控制、组态软件远程监控、短信报警发送等功能


分享到：
收藏 邀请回答 回复楼主 举报



tom365

  • 精华：0帖
  • 求助：0帖
  • 帖子：4帖 | 14回
  • 年度积分：0
  • 历史总积分：10
  • 注册：2015年3月19日
发表于：2016-12-29 18:59:47
1楼

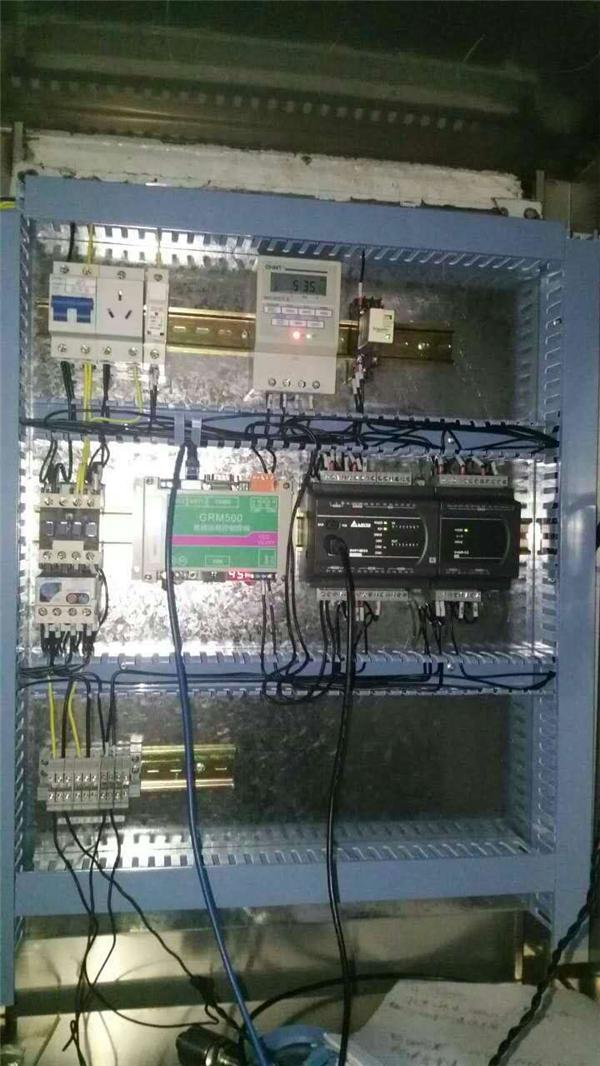

上图是通过网口连，无线通讯模块通过网口协议和西门子PLC通讯

再来一张西门子S7200 PLC的，通过PPI通讯


回复 引用 举报

tom365

  • 精华：0帖
  • 求助：0帖
  • 帖子：4帖 | 14回
  • 年度积分：0
  • 历史总积分：10
  • 注册：2015年3月19日
发表于：2016-12-29 19:06:01
2楼

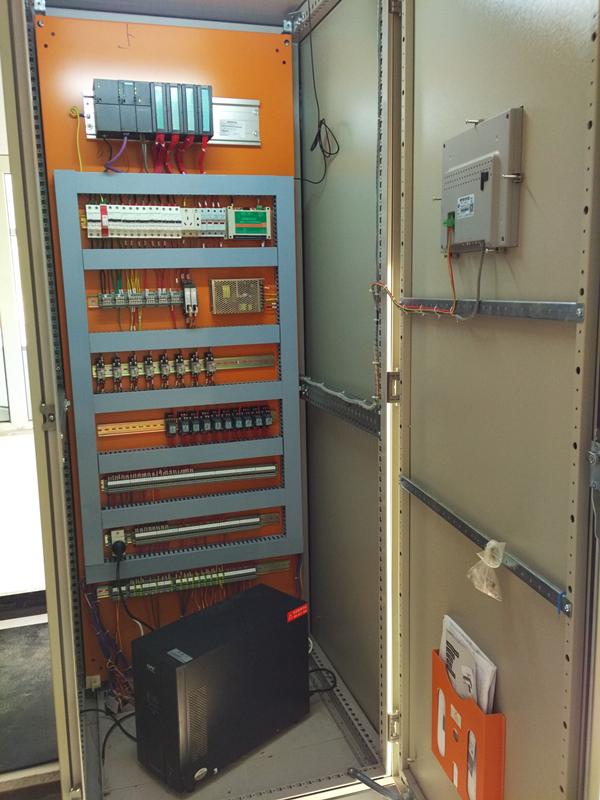

再发个西门子S7300 PLC，也是通过网口连接无线通讯模块，实现PLC程序远程上下载监控和PLC无线远程控制

回复 引用 举报

tom365

  • 精华：0帖
  • 求助：0帖
  • 帖子：4帖 | 14回
  • 年度积分：0
  • 历史总积分：10
  • 注册：2015年3月19日
发表于：2016-12-29 19:11:02
3楼

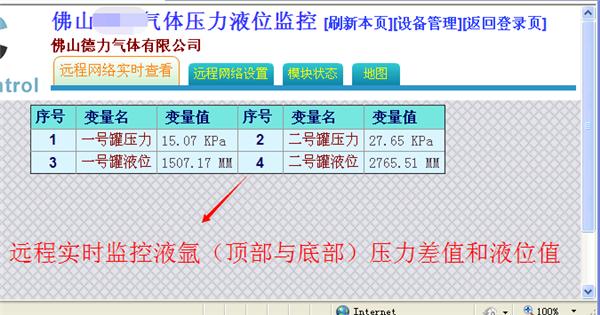

电脑网页PLC监控效果

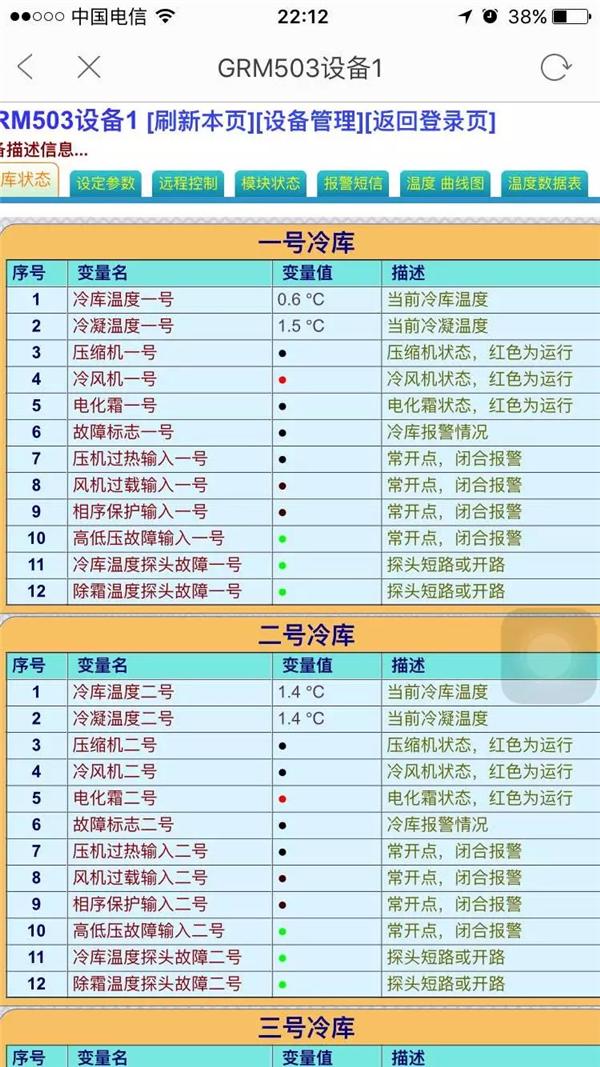

用手机网页监控PLC效果

回复 引用 举报

tom365

  • 精华：0帖
  • 求助：0帖
  • 帖子：4帖 | 14回
  • 年度积分：0
  • 历史总积分：10
  • 注册：2015年3月19日
发表于：2016-12-29 19:16:14
4楼

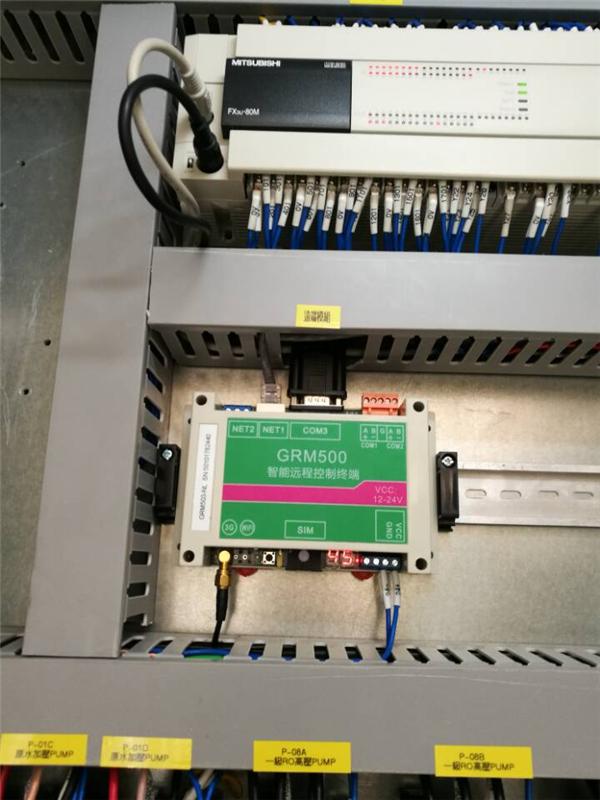

来个三菱PLC远程控制的图


回复 引用 举报

tom365

  • 精华：0帖
  • 求助：0帖
  • 帖子：4帖 | 14回
  • 年度积分：0
  • 历史总积分：10
  • 注册：2015年3月19日
发表于：2016-12-29 19:16:49
5楼

来个台达PLC远程控制的图

回复 引用 举报

tom365

  • 精华：0帖
  • 求助：0帖
  • 帖子：4帖 | 14回
  • 年度积分：0
  • 历史总积分：10
  • 注册：2015年3月19日
发表于：2016-12-29 19:22:06
6楼

来个欧姆龙PLC远程控制的图

回复 引用 举报

tom365

  • 精华：0帖
  • 求助：0帖
  • 帖子：4帖 | 14回
  • 年度积分：0
  • 历史总积分：10
  • 注册：2015年3月19日
发表于：2016-12-31 20:59:13
7楼

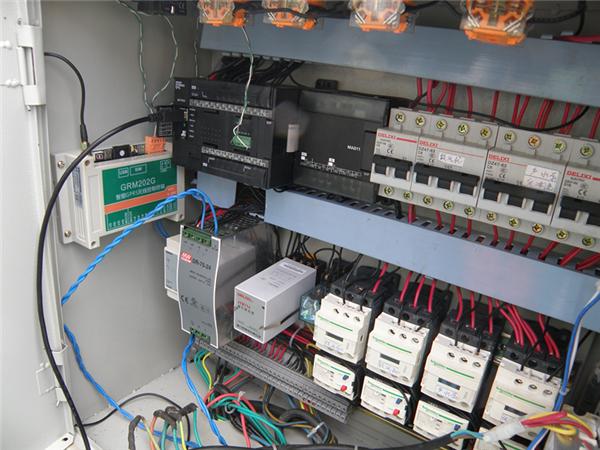

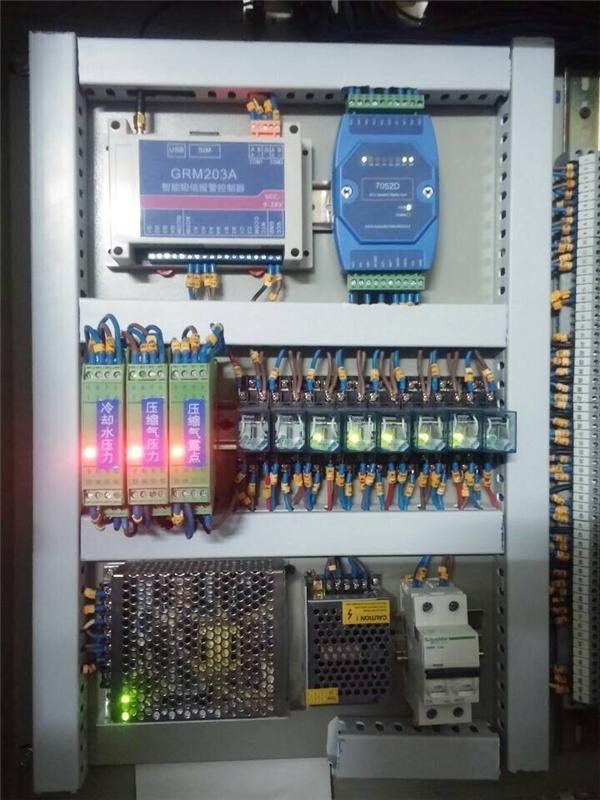

还有短信报警的模块，项目应用


回复 引用 举报

不太阳

  • 精华：0帖
  • 求助：0帖
  • 帖子：2帖 | 55回
  • 年度积分：0
  • 历史总积分：59
  • 注册：2015年6月26日
发表于：2016-12-31 22:03:08
8楼

非常的不错吗，很棒吗。

回复 引用 举报

tom365

  • 精华：0帖
  • 求助：0帖
  • 帖子：4帖 | 14回
  • 年度积分：0
  • 历史总积分：10
  • 注册：2015年3月19日
发表于：2017-01-07 14:56:05
9楼

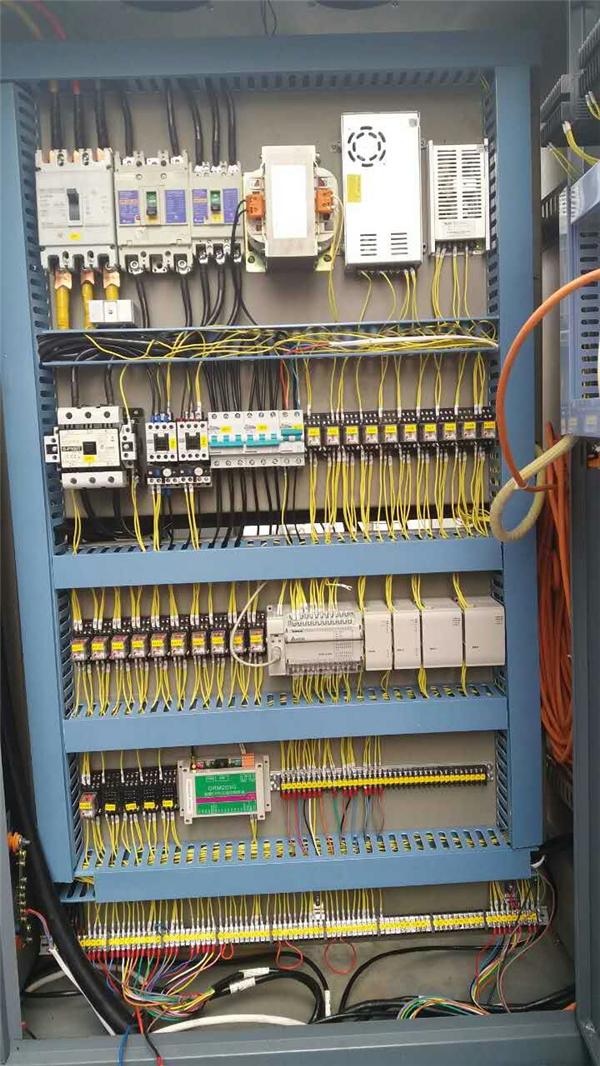

无线通讯模块连台达PLC

回复 引用 举报
