modbus与QTouch通讯测试
（一）    modbusRTU与QTouch工程上位机(pc)通讯测试

1）、通讯方式：采用modbusSlave仿真设备做为数据源，仿真设备安装文件如下图所示，

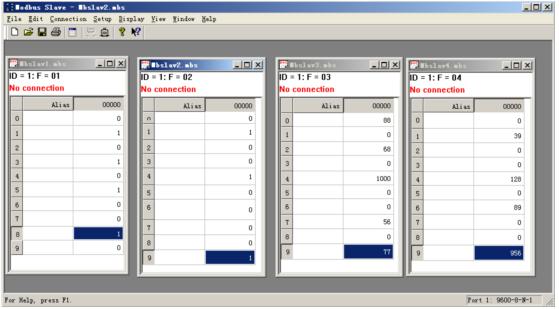

安装此仿真设备，安装好后新建4个通道寄存器数据，分别表示开出量、开入量、模拟量输出、模拟量输入，并对通道寄存器赋值，如下图所示：

2）、根据新建的仿真modbus设备中4个通道的数据，使用QTouch组态软件新建modbusRTU设备.

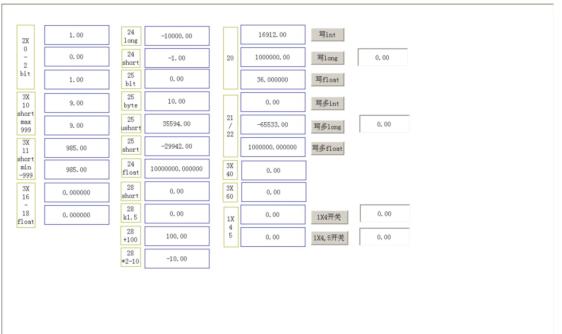

3）、新建测试工程画面，显示出各通道的状态或值.并可以在界面上强制开出量的状态或改变模拟量输出的值，如下图所示为工程界面：


4）、如PC上有两个RS232的COM口com1和com2，没有自带串口可以用USB转RS232的转换器转出两个COM口，将com1口和com2连接起来，

连接方式如下图：

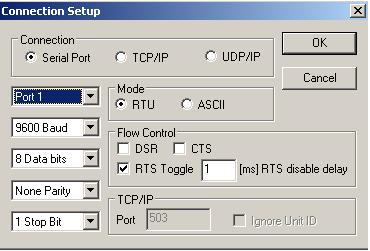

5）点击modbusSlave仿真设备的工具菜单栏上的 弹出如下图所示的串口连接配置窗口，如下图设置com1口：

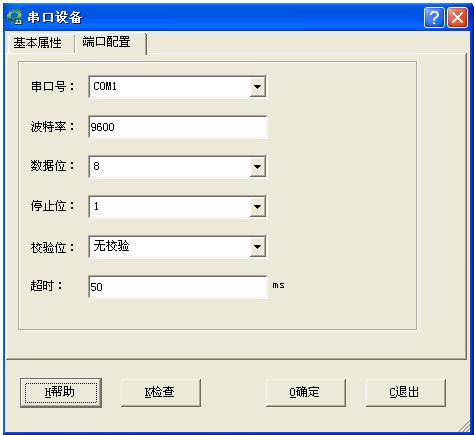

配置好后点击“OK”后，该仿真设备便运行起来并产生了数据源QTouch工程中配置com1，com1口配置如下图所示：


配置好后，检查下QTouch工程的“运行系统”中设备型号，工程在PC上运行的设备型号应为PC，检查好后，点击QTouch工程管理器中工具栏上的“运行”，QTouch工程便运行起来，可以观察到运行主画面上显示仿真设备各个通道的值，改变仿真设备各个通道的值观察主画面上数据的变化。
