英飞凌的IGBT内部结构 点击:1724 | 回复:4



今生缘


  • [版主]
  • 精华:43帖
  • 求助:20帖
  • 帖子:4757帖 | 10148回
  • 年度积分:75
  • 历史总积分:111144
  • 注册:2011年3月02日
发表于:2014-02-19 17:37:16
楼主

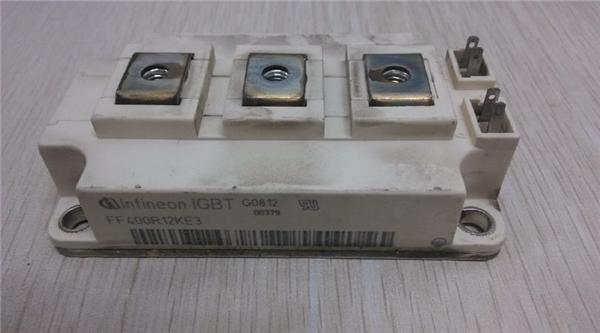

哪位大侠对英飞凌的IGBT了解,麻烦给解释一下,这个IGBT内部结构和电路结构图,以及各引脚的作用

感谢大侠!



楼主最近还看过



今生缘

  • [版主]
  • 精华:43帖
  • 求助:20帖
  • 帖子:4757帖 | 10148回
  • 年度积分:75
  • 历史总积分:111144
  • 注册:2011年3月02日
发表于:2014-02-19 17:41:02
1楼

对于上图三个大的螺丝孔分别为正负极和三相中一相,两对小的引脚应该是分别控制开关的,知道的大侠上个图详细解释一下,谢谢!

研讨会宣传员_3259

  • [版主]
  • 精华:3帖
  • 求助:110帖
  • 帖子:1927帖 | 14403回
  • 年度积分:102
  • 历史总积分:64749
  • 注册:2020年3月27日
发表于:2014-02-19 20:37:10
2楼

另一面就有接线图,我帮你找了一张类似的,这是另一边的照片

研讨会宣传员_3259

  • [版主]
  • 精华:3帖
  • 求助:110帖
  • 帖子:1927帖 | 14403回
  • 年度积分:102
  • 历史总积分:64749
  • 注册:2020年3月27日
发表于:2014-02-19 20:44:03
3楼

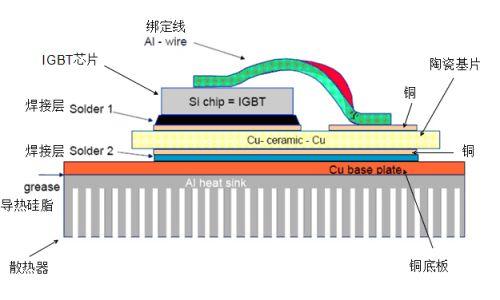

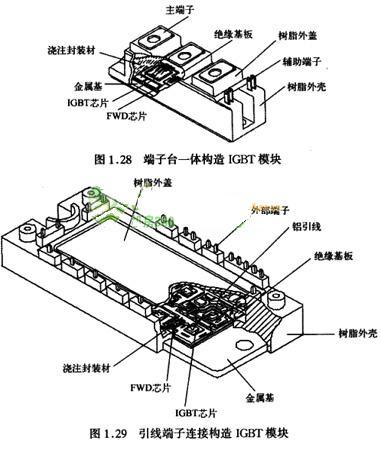

这是内部构造和彩图



王者之师-帝国时代

  • 精华:0帖
  • 求助:3帖
  • 帖子:28帖 | 3047回
  • 年度积分:0
  • 历史总积分:7188
  • 注册:2006年5月16日
发表于:2014-02-20 09:27:38
4楼

引用 研讨会宣传员_3259 的回复内容: 另一面就有接线图,我帮你找了一张类似的,这是另一边的照片


IGBT是逆变器,1接交流输出的一相,2接母排负极,3接母排正极,不知对不对?
