发表于：2013-07-19 09:56:56

楼主

工业现场经常碰到需要用PLC采集多路模拟量尤其是热电偶温度、热电阻温度的情况，下面提供一个用西门子Ｓ7-200挂接4个S7-EM239模块（北京玖阳易通产品）采集64路热电阻温度的案例，与各位工控界的同仁共享。

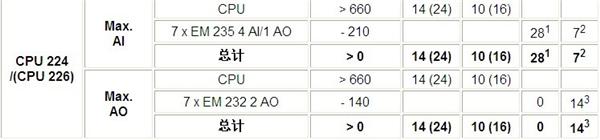

        S7-EM239是一款16路万能输入的模入前端，专为S7-200模拟量扩展设计，外形结构、尺寸与S7-200相同，经软件设置后可直接输入标准电压、电流、热阻、热偶各种信号，包括0~5V、0~50mV、0~10mA、4~20mA、Pt100、Cu50、K分度、S分度等均可自由混接输入，通道之间隔离，精度0.1级，RS485通信接口。
        西门子Ｓ7-200挂接4个S7-EM239采集64路温度量的步骤如下：
        （一）将Ｓ7-200（以226为例）的RS485通信接口和4个S7-EM239 的RS485通信接口用双绞线串接起来，Ｓ7-200通信口（九芯）的３脚接4个S7-EM239通讯口的3端子（A+）；Ｓ7-200通信口（九芯）的8脚接4个S7-EM239通讯口的8端子（B-）；Ｓ7-200通信口（九芯）的5脚接4个S7-EM239通讯口的1、9端子（485地）。
        （二）在Ｓ7-200安装MODBUS协议库，调用MBUS_CTRL设置S7-200的通讯参数（19200bps），调用MBUS_MSG读取4个S7-EM239模块的采集数据。
        就是这么简单。此种方法最多可采集512路模拟量或1024路开关量(32个站时)，还可以用于控制多路模拟量或开关量输出。
