S7-200数据采集常用方法 （Prodave 6.0 IE） 点击：1984 | 回复：13



thebestleo


  • 精华：0帖
  • 求助：0帖
  • 帖子：63帖 | 278回
  • 年度积分：0
  • 历史总积分：1867
  • 注册：2010年6月10日
发表于：2011-11-07 14:54:34
楼主
Prodave 6.0是西门子提供的对S7-300进行数据通讯的动态连接库。
而S7-200只能用PPI RS232电缆或者PPI USB电缆与Prodave通讯
在数据通讯的长度和通讯速度上不能满足大部分的要求。
包括西门子S7-200 cp243-1以太网的通讯协议，Prodave 6.0也不支持。
而大连德嘉国际销售的ETH-PPI具有将S7-200PPI协议转换成s7-300 TCP协议的功能。
它可以使用Prodave 6.0与西门子S7-300 TCP的通讯协议。
通过大连德嘉国际的ETH-PPI转换器与S7-200 PLC进行通讯
经多位客户测试，是非常好用的好产品。
彻底解决了西门子S7-200不能走以太网通讯的限制。
是对S7-200数据采集的一个重要补充。
在通讯设置上需要有2点注意：
1、是要安装西门子的STEP7，要使用里面的设置TC/PG接口功能，将驱动设置为TCP/IP(AUTO) 之后就可以使用Prodave 6.0进行正常通讯了。
2、在进行通讯之前，请将西门子S7-200的PPI接口通讯波特率设置成187.5k，这样才能保证通讯速率的高速、顺畅。其具体做法是，先将PLC中的程序上传到Microwin中，然后在Microwin中的通讯端口里设置PPI口的波特率为187.5K，再将系统数据块下传download到PLC中 就可使改接口提升奥187.5K。
【注】：大连德嘉国际生产的ETH-PPI在进行数据采集工作的同时，还可以通过TCP方式用Microwin对其在线监视、编程及下载，相当于USB PPI/PPI-RS232编程电缆的编程功能。
目前的PPI-RS232这种电缆已经停产了，用Prodave基本上找不到可以连接的硬件了，不妨使用大连德嘉电子的这款产品，它会给您带来速度上的惊喜。

分享到：
收藏 邀请回答 回复楼主 举报



thebestleo

  • 精华：0帖
  • 求助：0帖
  • 帖子：63帖 | 278回
  • 年度积分：0
  • 历史总积分：1867
  • 注册：2010年6月10日
发表于：2011-11-08 08:50:31
1楼

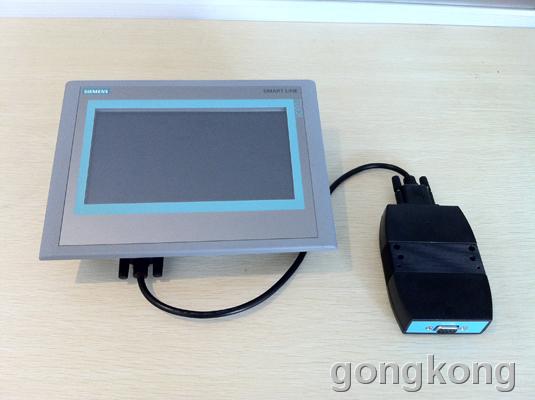

PPItoMODBUS映射转换器是我公司专为西门子Smart700/1000连接modbus(RS485)从站设备（或具有modbus从站通讯协议的单片机）所设计研发并生产的协议转换器。它将西门子PPI协议转换成modbus协议， 使只可以连接S7-200的Smart系列触摸屏可以与modbus从站设备相连接！ 它通过拨码开关设置所要通讯的modbus地址、波特率、停止位、校验位。 Modbus 的地址范围为1-247，在此范围时PPItoMODBUS映射转换器只能连接一个modbus从站设备。

回复 引用 举报

liang_xingkong

  • 精华：0帖
  • 求助：0帖
  • 帖子：0帖 | 27回
  • 年度积分：0
  • 历史总积分：124
  • 注册：2011年10月21日
发表于：2011-12-01 13:42:24
2楼
非常好  楼主辛苦啦  谢谢
回复 引用 举报

thebestleo

  • 精华：0帖
  • 求助：0帖
  • 帖子：63帖 | 278回
  • 年度积分：0
  • 历史总积分：1867
  • 注册：2010年6月10日
发表于：2012-02-13 09:11:46
3楼
PPItoMPI映射转换器是我公司(大连德嘉国际电子）专为西门子Smart700/1000连接西门子S7-300所设计研发并生产的协议转换器（Smart700/1000是西门子最新出品的高性价比真彩色触摸屏，它只能连接S7-200，不能连接S7-300）。它将西门子PPI协议转换成MPI协议， 使只可以连接S7-200的Smart系列触摸屏可以与S7-300PLC相连接！它将Smart700/1000的V区、Q区、I区、M区分别映射到S7-300的DB块、Q区、I区、M区。它可以通过拨码开关对其进行状态控制（运行或停止），并对Smart700/1000的V区与S7-300 DB块之间的对应关系进行设置和对所要连接的S7-300 PLC的MPI 站号进行设置（注：WinCC flexible中所选的PPI站号也应与之一致
回复 引用 举报

thebestleo

  • 精华：0帖
  • 求助：0帖
  • 帖子：63帖 | 278回
  • 年度积分：0
  • 历史总积分：1867
  • 注册：2010年6月10日
发表于：2012-02-14 08:52:09
4楼
目前国内很多USB-ppi编程电缆 无法给OP77A恢复出厂OS（屏内部操作系统），经客户实践，大连德嘉电子的USB-PPI已经可以达到这点。

大连德嘉电子的USB-PPI不仅可对操作屏(K-TP 178 micro、 TP177 micro 、TP177A、OP73、OP77A)编程，同时可以满足对OP77A恢复出厂OS（屏内部操作系统），给广大工控用户提供这一反馈信息，希望大家少走弯路。
附件为客户的反馈截图，希望对大家的工作有些帮助。

点击查看原图
回复 引用 举报

thebestleo

  • 精华：0帖
  • 求助：0帖
  • 帖子：63帖 | 278回
  • 年度积分：0
  • 历史总积分：1867
  • 注册：2010年6月10日
发表于：2012-02-16 08:47:40
5楼

Prodave 6.0是西门子提供的对S7-300进行数据通讯的动态连接库。而S7-200只能用PPI RS232电缆或者PPI USB电缆与Prodave通讯 在数据通讯的长度和通讯速度上不能满足大部分的要求。包括西门子S7-200 cp243-1以太网的通讯协议，Prodave 6.0也不支持。 而大连德嘉国际销售的ETH-PPI具有将S7-200PPI协议转换成s7-300 TCP协议的功能。 它可以使用Prodave 6.0与西门子S7-300 TCP的通讯协议。 通过大连德嘉国际的ETH-PPI转换器与S7-200 PLC进行通讯经多位客户测试，是非常好用的好产品。彻底解决了西门子S7-200不能走以太网通讯的限制。 是对S7-200数据采集的一个重要补充。

在通讯设置上需要有2点注意：
1、是要安装西门子的STEP7，要使用里面的设置TC/PG接口功能，将驱动设置为TCP/IP(AUTO) 之后就可以使用 Prodave 6.0进行正常通讯了。
2、在进行通讯之前，请将西门子S7-200的PPI接口通讯波特率设置成187.5k，这样才能保证通讯速率的高速、顺畅。其具体做法是，先将PLC中的程序上传到Microwin中，然后在Microwin中的通讯端口里设置PPI口的波特率为187.5K，再将系统数据块下传download到PLC中就可使改接口提升奥187.5K。
【注】：大连德嘉国际生产的ETH-PPI在进行数据采集工作的同时，还可以通过TCP方式用Microwin对其在线监视、编程及下载，相当于USB PPI/PPI-RS232编程电缆的编程功能。
目前的PPI-RS232这种电缆已经停产了，用Prodave基本上找不到可以连接的硬件了，不妨使用大连德嘉电子的这款产品，它会给您带来速度上的惊喜。

回复 引用 举报

thebestleo

  • 精华：0帖
  • 求助：0帖
  • 帖子：63帖 | 278回
  • 年度积分：0
  • 历史总积分：1867
  • 注册：2010年6月10日
发表于：2012-02-22 08:48:17
6楼

key word :西门子SIEMENS Smart700/1000 编程电缆 西门子S7-200、西门子Smart700、西门子Smart1000下载线，通用型编程电缆！
西门子 Smart700/1000 彩色触摸屏,以其低价高性能而深受观注,但初期版在9600波特率与s7-200连接时,会经常出现连接s7-200中断的现象,有两种解决办法:
(1)将 smart700/1000 屏的波特率提高到187.5K,同时s7-200的PPI口也要调整到187.5K(在MICROWIN中先修改通讯口波特率,然后下传到S7-200的PLC中)
(2)将 Smart 700/1000的版本升级到最新版或许也可解决该问题(西门子技术支持的说法).
=========================================

注:用rs232/ppi 电缆或 西门子USB/PPI电缆或 大连德嘉国际电子 的USB PPI编程电缆都可以对 Smart 700/1000 编程,但usb转串口型编程电缆则不可以!
========================================
对 西门子 Smart700的编程软件,目前是 WinCCflexible2008 sp2 加 Smart_Pane_HSP 硬件升级包 。
咨询QQ：1242136482；1055249760
附图为大连德嘉电子的USB-PPI客户现场的使用图片，非常感谢：

回复 引用 举报

thebestleo

  • 精华：0帖
  • 求助：0帖
  • 帖子：63帖 | 278回
  • 年度积分：0
  • 历史总积分：1867
  • 注册：2010年6月10日
发表于：2012-02-23 08:59:20
7楼

在西门子以往的wincc同S7-200的连接方式中，通常会使用CP5611卡或者RS232编程电缆、或者USB-PPI编程电缆或者CP243-1以太网模块。
他们都要在wincc中加装OPC软件（即PC ACCESS）。
经过广大用户的不断使用发现，PC ACCESS稳定性并不是很好，有很多bug
而大连德嘉电子推出的ETH-PPI（2011），根本无需OPC（PC ACCESS）它是用西门子wincc中自带的TCP/IP的驱动来直接通讯的。其使用方法同wincc与S7-300以太网的通讯方式完全相同。WinCC中的I、Q、M、DB1（切记是DB1)与S7-200中的I、Q、M、V一一对应,使用时非常简单，填完IP地址就可立即使用。而且以太网通讯速度非常快，不用在S7-200中做任何工作或者做任何别的设置。同时用microwin还可以对S7-200进行上传、下载程序，以及在线调试，省去了编程电缆，极大的方便了您的工作！
ETH-PPI同时也是支持OPC方式的，即也可以使用PC ACCESS 与WINCC通讯，无任何问题！

点击查看原图
回复 引用 举报

thebestleo

  • 精华：0帖
  • 求助：0帖
  • 帖子：63帖 | 278回
  • 年度积分：0
  • 历史总积分：1867
  • 注册：2010年6月10日
发表于：2012-02-29 08:59:44
8楼
西门子触摸屏MP277的替代用法
可替代西门子S7-300触摸屏MP 277(订货号6AV6 643-0CD01-1AX1/6AV6 644-0CD01-1AX1）的新方法如下：
【 MP277=Smart line panel+PPItoMPI映射转换器 】
目前大多数客户还不知道，西门子300的触屏MP277是可以用smart line系列触屏来替代的！
而实现这一替代用法很简单：只需加一个大连德嘉电子的PPItoMPI映射转换器即可。
推荐理由如下
1、价格优势：MP277价格在8千左右，而且西门子smart line panel仅需3千以内，最便宜的smart 700价格在千元以内！
2、用法相同：MP277和smart line触屏同样都是用wincc flexible编程，用法上并无区别。
目前客户在现场运行已经达一年之久，稳定性非常好！性价比极高！
点击查看原图
回复 引用 举报

thebestleo

  • 精华：0帖
  • 求助：0帖
  • 帖子：63帖 | 278回
  • 年度积分：0
  • 历史总积分：1867
  • 注册：2010年6月10日
发表于：2012-03-21 08:59:33
9楼
使用CP243i来构建一个internet远程（跨地域）的编程和监控系统！

点击查看原图



所需设备：1 现场端：CP243i（大连德嘉生产的MPI以太网转换)

TP-LINK路由器

宽带网络

2 控制端：一台装有microwin的计算机



具体设置：



1 现场端T P-LINK设置：进入TP-LINK设置页面，单击转发规则，再单击DMZ主机，在右侧窗口的DMZ状态中选择 启用

DMZ主机IP地址填写你要编程的PLC所连接的CP243i的IP地址点，最后点击保存结束设置！



如图 ：

点击查看原图
点击查看原图
点击查看原图
2 控制端microwin设置：

打开microwin，双击击通信，双击PG/PC接口，在访问路径选项卡中双击TCP/IP(AUTO)，在弹出的对话框的IE-PG访问选

项卡中选择不要自动分配IP地址，点击确认。再双击通信在弹出对话框中的远程中填入现场端TP-LINK接入外网的IP地址(此

IP是由电话局分配的动态IP，你可以通过http://www.ip.cn/查询到你的IP地址，回车确认（注，这里一定要回车确认，不要

点任何键！）设置完毕。

如图：

现在你就可以在远程端对现场进行编程、调试，维护、监控和改造了

回复 引用 举报

niki

  • [版主]
  • 精华：7帖
  • 求助：2帖
  • 帖子：1050帖 | 1332回
  • 年度积分：376
  • 历史总积分：8436
  • 注册：2009年2月24日
发表于：2012-03-22 09:08:49
10楼
新品即将推出，敬请关注~~
回复 引用 举报

thebestleo

  • 精华：0帖
  • 求助：0帖
  • 帖子：63帖 | 278回
  • 年度积分：0
  • 历史总积分：1867
  • 注册：2010年6月10日
发表于：2012-03-26 08:53:54
11楼

在西门子以往的wincc同S7-200的连接方式中，通常会使用CP5611卡或者RS232编程电缆、或者USB-PPI编程电缆或者CP243-1以太网模块。
他们都要在wincc中加装OPC软件（即PC ACCESS）。
经过广大用户的不断使用发现，PC ACCESS稳定性并不是很好，有很多bug.
而大连德嘉电子推出的ETH-PPI（2011），根本无需OPC（PC ACCESS）它是用西门子wincc中自带的TCP/IP的驱动来直接通讯的。其使用方法同wincc与S7-300以太网的通讯方式完全相同。WinCC中的I、Q、M、DB1（切记是DB1)与S7-200中的I、Q、M、V一一对应,使用时非常简单，填完IP地址就可立即使用。而且以太网通讯速度非常快，不用在S7-200中做任何工作或者做任何别的设置。同时用microwin还可以对S7-200进行上传、下载程序，以及在线调试，省去了编程电缆，极大的方便了您的工作！
ETH-PPI同时也是支持OPC方式的，即也可以使用PC ACCESS 与WINCC通讯，无任何问题

回复 引用 举报

thebestleo

  • 精华：0帖
  • 求助：0帖
  • 帖子：63帖 | 278回
  • 年度积分：0
  • 历史总积分：1867
  • 注册：2010年6月10日
发表于：2012-06-11 09:48:58
12楼
回复 引用 举报

thebestleo

  • 精华：0帖
  • 求助：0帖
  • 帖子：63帖 | 278回
  • 年度积分：0
  • 历史总积分：1867
  • 注册：2010年6月10日
发表于：2012-06-19 09:14:49
13楼
回复 引用 举报
