S7-300系列PLC与WINCC以太网通信ETH-MPI(DP)实例 点击：5967 | 回复：14
选用大连德嘉国际电子(www.dl-winbest.cn)的ETH-MPI(DP)作为连接s7-300的MPI/DP口转以太网rj45的接口转换器。如下图所示：
一. 硬件连接：
将ETH-MPI(DP)的两端分别与s7-300的MPI/DP口和以太网线连接（上图使用的是交叉网线，如果中间加交换机就要用直连网线，
注：我们平时用的都是直连型网线）
二. 监控计算机的软件设置：
1、变量管理→SIMATIC S7 PROTOCOL SUITE→TCP/IP→系统参数→单元，将“逻辑设备名称”选为：TCP/IP(Auto)→XXX(计算
机的网卡名）。
2、变量管理→SIMATIC S7 PROTOCOL SUITE→TCP/IP加入“新驱动程序的连接”，名字为NewConnection_1，将其属性打开-→
连接参数：S7网络地址：IP地址=ETH_MPI通讯转换器的IP地址，如(192.168.1.10)；机架号=0；插槽号=2之后在NewConnect
ion_1中加入新的变量。
注：此处一定要选择TCP/IP驱动，不要选择其他任何驱动！
如果还想连接另一个ETH_MPI(DP)通讯转换器，只要再加入NewConnection_2，S7网络地址:：IP地址=另一个ETH_MPI通讯转换器
的IP地址，如(192.168.1.12)；机架号=0；插槽号=2 。
.....
最多可加32个ETH_MPI(DP)通讯转换器。
如果想将以前用MPI定义的变量改为TCP/IP驱动的变量，请先做好备份，然后将MPI→NewConnection中变量全部选定(用Ctrl+A)，
剪切，选定SIMATIC S7 PROTOCOL SUITE→TCP/IP→NewConnection_1 鼠标右键→粘贴。
概述：
PPItoMODBUS映射转换器是我公司专为西门子Smart700/1000连接modbus(RS485)从站设备（或具有modbus从站通讯协议的单片机）所设计研发并生产的协议转换器。它将西门子PPI协议转换成modbus协议， 使只可以连接S7-200的Smart系列触摸屏可以与modbus从站设备相连接！ 它通过拨码开关设置所要通讯的modbus地址、波特率、停止位、校验位。 Modbus 的地址范围为1-247，在此范围时PPItoMODBUS映射转换器只能连接一个modbus从站设备。
注：当modbus地址设置为0时，可连接31个modbus（RS485)从站，其站址则由smart屏中变量的最高两位地址指定.
如：Q12xxx 对应 modbus站号12
I16xxx 对应 modbus站号16
M5xxx 对应 modbus站号5
M25xxx 对应 modbus站号25
V3xxx 对应 modbus站号3
V31xxx 对应 modbus站号31
其中x 代表数字 0-9
转换器图片：
key word :西门子SIEMENS Smart700/1000 编程电缆 西门子S7-200、西门子Smart700、西门子Smart1000下载线，通用型编程电缆！
西门子 Smart700/1000 彩色触摸屏,以其低价高性能而深受观注,但初期版在9600波特率与s7-200连接时,会经常出现连接s7-200中断的现象,有两种解决办法:
(1)将 smart700/1000 屏的波特率提高到187.5K,同时s7-200的PPI口也要调整到187.5K(在MICROWIN中先修改通讯口波特率,然后下传到S7-200的PLC中)
(2)将 Smart 700/1000的版本升级到最新版或许也可解决该问题(西门子技术支持的说法).
========================================
注:用rs232/ppi 电缆或 西门子USB/PPI电缆或 大连德嘉国际电子 的USB PPI编程电缆都可以对 Smart 700/1000 编程,但usb转串口型编程电缆则不可以!
=========================================
对 西门子 Smart700的编程软件,目前是 WinCCflexible2008 sp2 加 Smart_Pane_HSP 硬件升级包 。
咨询QQ：1242136482；1055249760
附图为大连德嘉电子的USB-PPI客户现场的使用图片，非常感谢：
PPItoModbus映射转换器
概述：
PPItoMODBUS映射转换器是我公司专为西门子Smart700/1000连接modbus(RS485)从站设备（或具有modbus从站通讯协议的单片机）所设计研发并生产的协议转换器。它将西门子PPI协议转换成modbus协议， 使只可以连接S7-200的Smart系列触摸屏可以与modbus从站设备相连接！ 它通过拨码开关设置所要通讯的modbus地址、波特率、停止位、校验位。 Modbus 的地址范围为1-247，在此范围时PPItoMODBUS映射转换器只能连接一个modbus从站设备。
注：当modbus地址设置为0时，可连接31个modbus（RS485)从站，其站址则由smart屏中变量的最高两位地址指定.
如：Q12xxx 对应 modbus站号12
I16xxx 对应 modbus站号16
M5xxx 对应 modbus站号5
M25xxx 对应 modbus站号25
V3xxx 对应 modbus站号3
V31xxx 对应 modbus站号31
其中x 代表数字 0-9
转换器图片：
在西门子以往的wincc同S7-200的连接方式中，通常会使用CP5611卡或者RS232编程电缆、或者USB-PPI编程电缆或者CP243-1以太网模块。
他们都要在wincc中加装OPC软件（即PC ACCESS
经过广大用户的不断使用发现，PC ACCESS稳定性并不是很好，有很多bug.
而大连德嘉电子推出的ETH-PPI（2011），根本无需OPC（PC ACCESS）它是用西门子wincc中自带的TCP/IP的驱动来直接通讯的。其使用方法同wincc与S7-300以太网的通讯方式完全相同。WinCC中的I、Q、M、DB1（切记是DB1)与S7-200中的I、Q、M、V一一对应,使用时非常简单，填完IP地址就可立即使用。而且以太网通讯速度非常快，不用在S7-200中做任何工作或者做任何别的设置。同时用microwin还可以对S7-200进行上传、下载程序，以及在线调试，省去了编程电缆，极大的方便了您的工作！
ETH-PPI同时也是支持OPC方式的，即也可以使用PC ACCESS 与WINCC通讯，无任何问题！

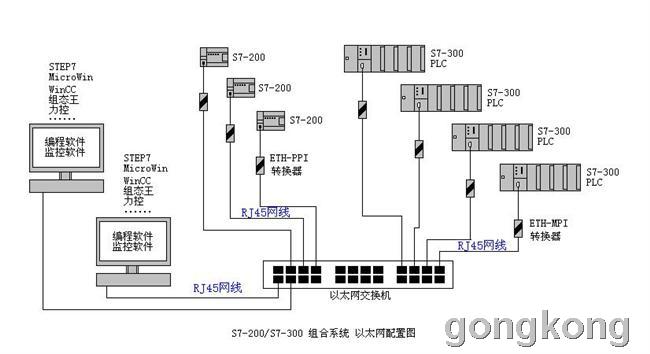

西门子S7-200、300 混合数据采集 常用方案
在大型项目中经常遇到S7-200/300共存的现象，怎样采集多台200和300的实时数据，是我们经常要面临的问题。
一般来说西门子推荐的是PROFIBUS DP来采集，但是由于受现场条件的影响，当PLC节点太多的时候，该方法速度太慢，不能够满足要求。
因此好多大型项目上都采用西门子以太网TCP协议（Profinet）它有以下及点好处。
1、速度快。
2、系统之间可以分布的比较远。
3、抗干扰性比DP总线强的多。
但是有一个问题是西门子的以太网模块过于昂贵，一般都采用大连德嘉电子的ETH-MPI（For S7-300）来替换西门子CP343，用ETH-PPI替代西门子CP243-1（For S7-200）,使用的编程软件可以用VB、VC、delphi等，使用西门子提供的Prodave 6.0IE动态连接库。就可以完成上百台的PLC数据采集任务。
这在电子芯片制造业是最常见的一种方案。它在珠海和上海等地已经有大量应用。
部分小例子可以参考http://www.dl-winbest.cn/
西门子S7-200、300 TCP 混合数据采集 常用方案
0人阅读 | 1条评论 发布于：2012-7-19 11:26:20
在大型项目中经常遇到S7-200/300共存的现象，怎样采集多台200和300的实时数据，是我们经常要面临的问题。
一般来说西门子推荐的是PROFIBUS DP来采集，但是由于受现场条件的影响，当PLC节点太多的时候，该方法速度太慢，不能够满足要求。
因此好多大型项目上都采用西门子以太网TCP协议（Profinet）它有以下及点好处。
1、速度快。
2、系统之间可以分布的比较远。
3、抗干扰性比DP总线强的多。
但是有一个问题是西门子的以太网模块过于昂贵，一般都采用大连德嘉电子的ETH-MPI（For S7-300）来替换西门子CP343，用ETH-PPI替代西门子CP243-1（For S7-200）,使用的编程软件可以用VB、VC、delphi等，使用西门子提供的Prodave 6.0IE动态连接库。就可以完成上百台的PLC数据采集任务。
这在电子芯片制造业是最常见的一种方案。它在珠海和上海等地已经有大量应用。
在西门子以往的wincc同S7-200的连接方式中，通常会使用CP5611卡或者RS232编程电缆、或者USB-PPI编程电缆或者CP243-1以太网模块。
他们都要在wincc中加装OPC软件（即PC ACCESS）。
经过广大用户的不断使用发现，PC ACCESS稳定性并不是很好，有很多bug.
而大连德嘉电子推出的ETH-PPI（2011），根本无需OPC（PC ACCESS）它是用西门子wincc中自带的TCP/IP的驱动来直接通讯的。其使用方法同wincc与S7-300以太网的通讯方式完全相同。WinCC中的I、Q、M、DB1（切记是DB1)与S7-200中的I、Q、M、V一一对应,使用时非常简单，填完IP地址就可立即使用。而且以太网通讯速度非常快，不用在S7-200中做任何工作或者做任何别的设置。同时用microwin还可以对S7-200进行上传、下载程序，以及在线调试，省去了编程电缆，极大的方便了您的工作！
ETH-PPI同时也是支持OPC方式的，即也可以使用PC ACCESS 与WINCC通讯，无任何问题！
