（已结帖）工控PLC擂台第49期：PLC自定义功能块封装 点击：2206 | 回复：20



bhdxzgp


  • 精华：5帖
  • 求助：8帖
  • 帖子：141帖 | 5451回
  • 年度积分：0
  • 历史总积分：21609
  • 注册：2006年4月16日
发表于：2011-07-23 22:51:56
楼主

目前的PLC有自定义功能块封装功能很多，各有什么特点；最好有例子说明！

国内国外不限！

分享到：
收藏 邀请回答 回复楼主 举报



bhdxzgp

  • 精华：5帖
  • 求助：8帖
  • 帖子：141帖 | 5451回
  • 年度积分：0
  • 历史总积分：21609
  • 注册：2006年4月16日
发表于：2011-07-24 09:50:10
1楼

我给自己顶一下啊。回来时我搞两个例子

一个是S7200一个是S7300的还有南大傲拓的例子！！！



回复 引用 举报

花开_花落

  • 精华：1帖
  • 求助：1帖
  • 帖子：65帖 | 1155回
  • 年度积分：0
  • 历史总积分：0
  • 注册：1900年1月01日
发表于：2011-07-28 17:56:09
2楼

举个西门子的例子，不知道符合要求不。



回复 引用 举报

blugyi

  • 精华：0帖
  • 求助：0帖
  • 帖子：0帖 | 27回
  • 年度积分：0
  • 历史总积分：103
  • 注册：2010年3月26日
发表于：2011-08-08 14:11:23
3楼

我也来说一个,施耐德的,

把双控阀的气缸报警写成一个功能块.

如下图:

回复 引用 举报

blugyi

  • 精华：0帖
  • 求助：0帖
  • 帖子：0帖 | 27回
  • 年度积分：0
  • 历史总积分：103
  • 注册：2010年3月26日
发表于：2011-08-08 14:12:12
4楼

好像图太大了,右边没有显示全

回复 引用 举报

bhdxzgp

  • 精华：5帖
  • 求助：8帖
  • 帖子：141帖 | 5451回
  • 年度积分：0
  • 历史总积分：21609
  • 注册：2006年4月16日
发表于：2011-08-08 23:44:53
5楼

自己现在补贴，

先看S7200的：

程序一部分；

再看一下：S7300：

先传这么，有时间再转！









回复 引用 举报

yanwen0227

  • 精华：2帖
  • 求助：49帖
  • 帖子：577帖 | 9385回
  • 年度积分：0
  • 历史总积分：0
  • 注册：1900年1月01日
发表于：2011-08-09 06:13:10
6楼
才疏学浅，在此向各位老师学习来了！
回复 引用 举报

dcce_market

  • 精华：0帖
  • 求助：0帖
  • 帖子：10帖 | 38回
  • 年度积分：0
  • 历史总积分：286
  • 注册：2011年3月04日
发表于：2011-08-09 08:24:09
7楼
公司名称：大连理工计算机控制工程有限公司
网址：www.dcce.com.cn <http://www.dcce.com.cn>
PLC品牌：大工计控
PLC定位：中、高端
热线电话：0411-84732220/0411-84821677
热线QQ：2578777305 / 2569042342
技术QQ：343876369 / 498665419
技术交流QQ群：165332851
邮箱：dcce_market@126.com / dcce_tech@126.com
地址：大连市高新园区学子街2号3-6-4号
回复 引用 举报

ye_w

  • 精华：21帖
  • 求助：1帖
  • 帖子：69帖 | 5217回
  • 年度积分：0
  • 历史总积分：46739
  • 注册：2002年4月17日
发表于：2011-08-09 12:58:05
8楼

总算看到西门子之外的例子啦，我也来说个，以ABB PLC推广为己任。



先来个最简单的，就是双字转换为单字的功能块。由于过于简单，就不做任何解释了，我想这个论坛开辟擂台的目的是让大家能通过打擂台，交流自己的经验以及给大家一个可能的示范。上面是变量什么，下面就是主程序。如果要使用，自然得先申明，然后再使用，这与函数的使用区别之处

回复 引用 举报

ye_w

  • 精华：21帖
  • 求助：1帖
  • 帖子：69帖 | 5217回
  • 年度积分：0
  • 历史总积分：46739
  • 注册：2002年4月17日
发表于：2011-08-09 13:05:02
9楼

再来个稍微复杂一点的，其实也不复杂，关键是要把算法弄清楚，功能块是多点线性转换。先给大家一个截图，说明这个功能块需要做什么

有些线性转换不是唯一的，根据不同的输入点X，转换出来的Y值是不同的，也就是斜率是变化的。找个三个点例子如下：
上面2个例子都是使用ST语言编写的，在西门子中叫做SCL。很乐意与大家一起使用ST语言来编程。如果大家使用Codesys编程的话，可能不太习惯LD语言的。
回复 引用 举报

welfare87

  • 精华：0帖
  • 求助：4帖
  • 帖子：44帖 | 2827回
  • 年度积分：0
  • 历史总积分：25853
  • 注册：2009年2月20日
发表于：2011-08-10 17:37:49
10楼

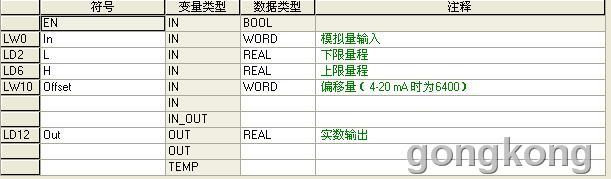

模拟量处理的一个例子

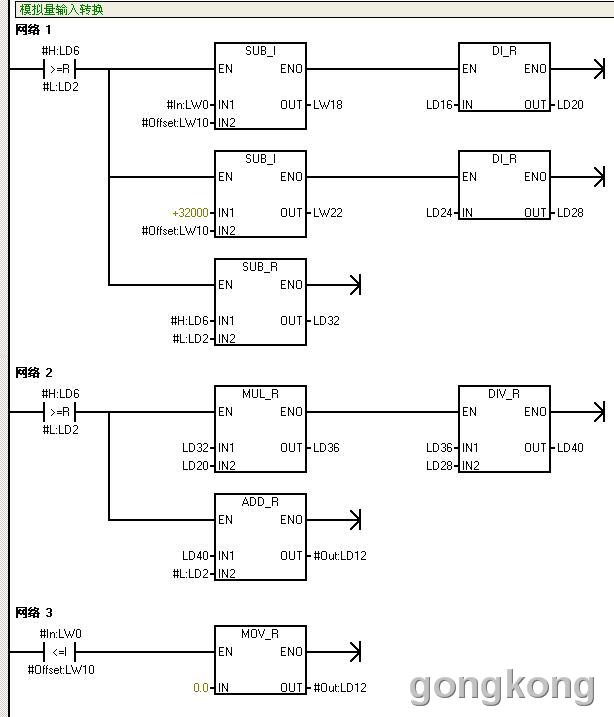

子程序：

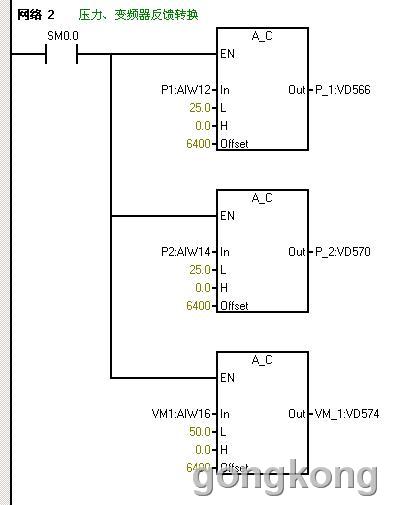

主程序：

回复 引用 举报

水云

  • 精华：0帖
  • 求助：0帖
  • 帖子：0帖 | 75回
  • 年度积分：0
  • 历史总积分：552
  • 注册：2009年8月07日
发表于：2011-08-11 09:58:46
11楼

        去看看《面向对象的现代工业控制系统实用设计技术》，其中已将此类功能块上升到面向对象的“类”的高度了。

        这种类一旦与低压控制系统中的模块结合，便形成了真正意义上的类对象，在大规模流水线型工厂的过程控制中，得到了非常好的应用效果，它可以实现封装，可以实现继承，甚至可以体现出以往只有虚拟世界中才有的“多态”特性，从而将现代工业控制理论上升到了一个全新的高度。

回复 引用 举报

woiswangfa

  • 精华：0帖
  • 求助：0帖
  • 帖子：3帖 | 57回
  • 年度积分：0
  • 历史总积分：532
  • 注册：2008年7月05日
发表于：2011-08-12 16:20:08
12楼

我是新手，我也来发一个，最简单的启保停控制，用欧姆龙的写；

1、建立L1、L2两个变量为输入型；

2、创建一个输出型变量：OUT1，并编写程序；如下图

3、在段2插入功能块，填写参数如下：

回复 引用 举报

woiswangfa

  • 精华：0帖
  • 求助：0帖
  • 帖子：3帖 | 57回
  • 年度积分：0
  • 历史总积分：532
  • 注册：2008年7月05日
发表于：2011-08-12 16:22:25
13楼
上面的L1和L2写错了，是IN1和IN2，第一次发，多多包涵。
回复 引用 举报

my_gongkong

  • 精华：0帖
  • 求助：0帖
  • 帖子：28帖 | 404回
  • 年度积分：0
  • 历史总积分：1589
  • 注册：2011年5月27日
发表于：2011-08-17 18:47:22
14楼

举一个S7-300中自定义功能块的例子：

1、程序结构：本例中自定义功能块FB8调用自定义功能块FB12（电机正反转块）

2、自定义功能块FB12参数定义：
a）、    IN（输入）接口定义
b）、OUT（输出）接口定义
c）、STAT 变量接口定义
d）、TEMP变量接口定义
3、自定义功能块FB12编程：
4、自定义功能块的调用（在自定义块FB8中调用自定义功能块FB12）：
回复 引用 举报

hjcan

  • 精华：1帖
  • 求助：0帖
  • 帖子：13帖 | 292回
  • 年度积分：0
  • 历史总积分：2940
  • 注册：2011年2月21日
发表于：2011-08-17 18:50:25
15楼

硬件：ABB AC500 PM581-ETH

编程步骤：

1、新建，选择CPU，PM581 V1.2

2、新建一个DW2W的功能块，使用ST语言编程
3、见下图编写的内容，左边为POU，右边上部为变量申明区，右边下部为编程区
4、功能块的调用，功能块可以在程序块中调用，但必须先申明
新建程序块
调用功能块
回复 引用 举报

zxjjynl

  • 精华：0帖
  • 求助：0帖
  • 帖子：9帖 | 561回
  • 年度积分：0
  • 历史总积分：2626
  • 注册：2011年3月06日
发表于：2011-08-17 18:52:22
16楼



自定义功能块：实现一个按钮作启动和停止的功能，#in为输入按钮，#op为输出信号，即启动或停止状态，其余为中间变量，分别为转换后的启动#sa和停止#sb功能

回复 引用 举报

玻璃的心

  • 精华：30帖
  • 求助：2帖
  • 帖子：962帖 | 5801回
  • 年度积分：0
  • 历史总积分：61250
  • 注册：2010年6月11日
发表于：2011-08-17 21:25:42
17楼

一等奖1名：50MP获得者：
my_gongkong                my_gongkong


二等奖1名：10MP获得者：
ye_w                          ye_w
bhdxzgp                    bhdxzgp
woiswangfa             woiswangfa
hjcan                         hjcan
花开_花落                the_wise
blugyi                       blugyi
dcce_market          dcce_market


三等奖2名：30积分获得者：
zxjjynl                            zxjjynl
welfare87                    welfare87

回复 引用 举报

玻璃的心

  • 精华：30帖
  • 求助：2帖
  • 帖子：962帖 | 5801回
  • 年度积分：0
  • 历史总积分：61250
  • 注册：2010年6月11日
发表于：2011-08-17 21:26:53
18楼
本期擂台到此为止，欢迎大家参与我们以后的各期擂台！
回复 引用 举报

woiswangfa

  • 精华：0帖
  • 求助：0帖
  • 帖子：3帖 | 57回
  • 年度积分：0
  • 历史总积分：532
  • 注册：2008年7月05日
发表于：2011-08-22 10:57:05
19楼
我获奖了，怎么MP还没有发呢
回复 引用 举报

cqu_rockwell

  • 精华：16帖
  • 求助：0帖
  • 帖子：678帖 | 8694回
  • 年度积分：0
  • 历史总积分：57901
  • 注册：2010年6月30日
发表于：2011-08-22 11:14:54
20楼
引用woiswangfa 的回复内容：我获奖了，怎么MP还没有发呢
别急，很快到账。

回复 引用 举报
