一台变频器坏了，我不会修，但还是拆散了来看看。发在网上让大家看看，认认内部的零件也好。

分享到：

邀请回答

回复楼主

荷戟独行

精华：5帖
求助：3帖
帖子：287帖 | 2584回
年度积分：24
历史总积分：8272
注册：2004年8月05日

发表于：2008-05-23 10:49:50

1楼

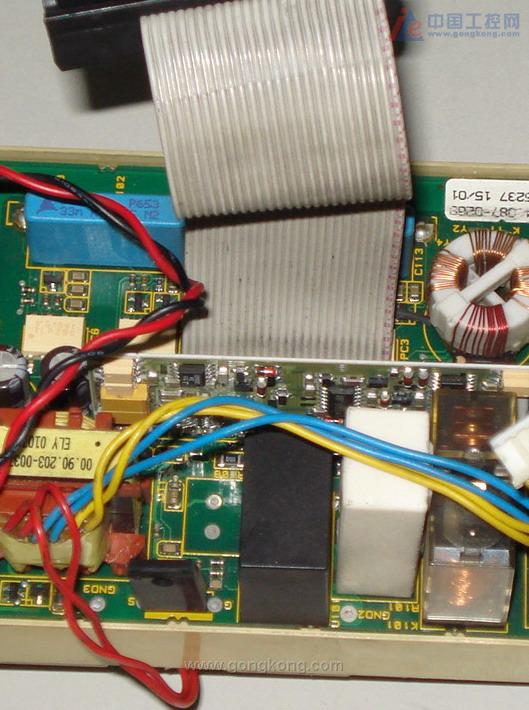

上面这块板的背部：

常听论坛上说什么变频器的模块，这些就是吗？

回复引用举报

荷戟独行

精华：5帖
求助：3帖
帖子：287帖 | 2584回
年度积分：24
历史总积分：8272
注册：2004年8月05日

发表于：2008-05-23 10:54:35

2楼

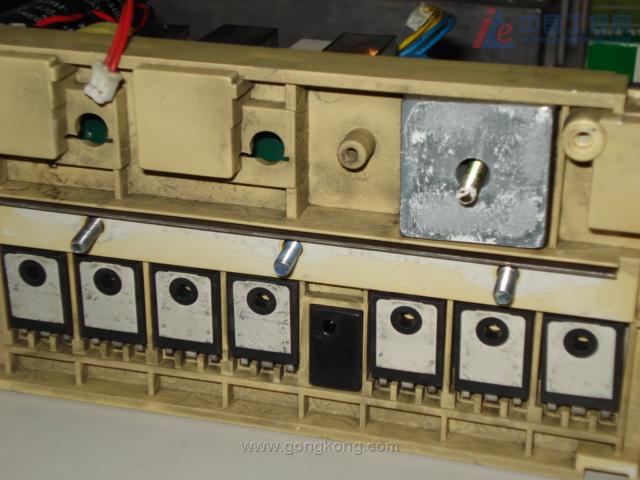

不知为什么么？按我的想法和理解，应该是六个才对的，但这里可以看到７个，中间一个黑色的不知是什么。我只认识上面那个方块的是个整流桥，但不知它是变频器的电源用的还是主电路的整流用的，也许是两者共用。其型号是：SB258W Y048。

回复引用举报

荷戟独行

精华：5帖
求助：3帖
帖子：287帖 | 2584回
年度积分：24
历史总积分：8272
注册：2004年8月05日

发表于：2008-05-23 10:56:53

3楼

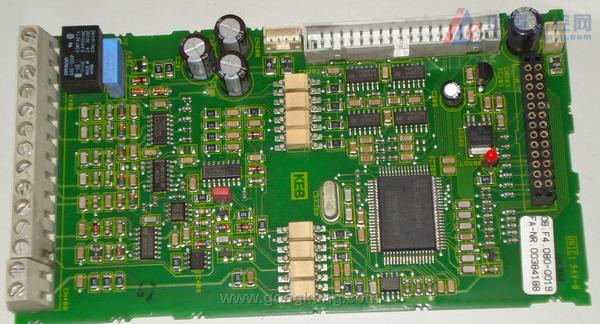

这个板就是变频器的大脑吧，驱动电路是在这一块上吗？不能贴太大的图，只缩小，但零件的细节看不清了。

回复引用举报

荷戟独行

精华：5帖
求助：3帖
帖子：287帖 | 2584回
年度积分：24
历史总积分：8272
注册：2004年8月05日

发表于：2008-05-23 11:00:12

4楼

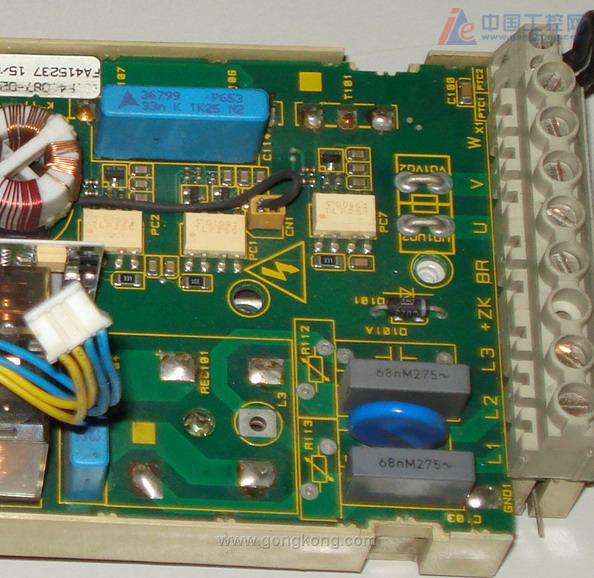

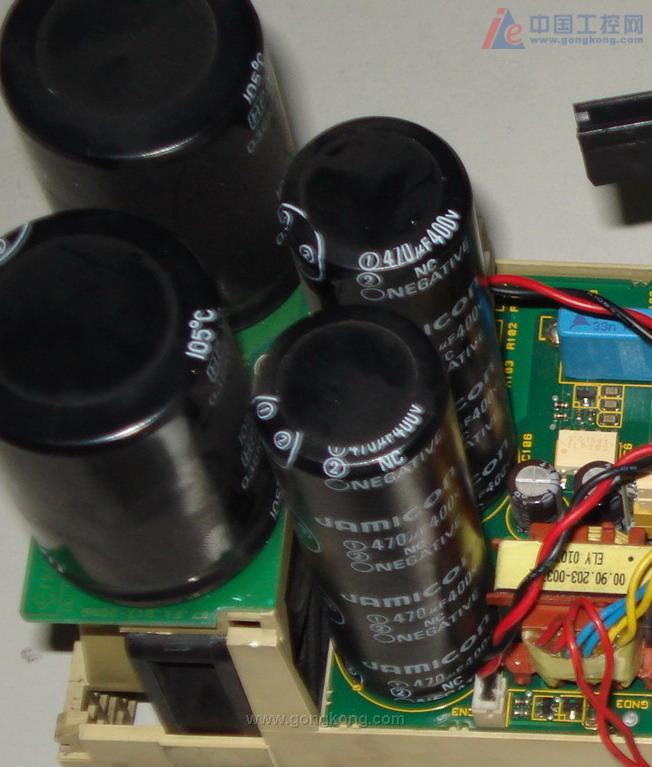

不能贴太大的图，只缩小，但零件的细节看不清了。把第一张分解开贴上来。

高手们说说上面的元器件，让我们认认。

回复引用举报

荷戟独行

精华：5帖
求助：3帖
帖子：287帖 | 2584回
年度积分：24
历史总积分：8272
注册：2004年8月05日

发表于：2008-05-23 11:03:45

5楼

时常听到大侠们讨论说变频器上的快熔，但这个上面好像没看到。难到是我不认识？

回复引用举报

凌

精华：0帖
求助：5帖
帖子：28帖 | 97回
年度积分：39
历史总积分：2300
注册：2004年12月21日

发表于：2008-05-23 11:04:58

6楼

怎么没人回复呀，期待答案

回复引用举报

zengmingweb

精华：4帖
求助：3帖
帖子：25帖 | 231回
年度积分：0
历史总积分：311
注册：2007年12月14日

发表于：2008-05-23 11:20:04

7楼

这个用的是单管的IGBT。和模块是一回事。桥堆主整流和电源都用

回复引用举报

荷戟独行

精华：5帖
求助：3帖
帖子：287帖 | 2584回
年度积分：24
历史总积分：8272
注册：2004年8月05日

发表于：2008-05-23 11:42:20

8楼

引用zengmingweb 的回复内容:这个用的是单管的IGBT。和模块是一回事。桥堆主整流和电源都用

感谢回复！期待更多的人指导。

回复引用举报

juta

精华：5帖
求助：0帖
帖子：29帖 | 3722回
年度积分：18
历史总积分：4434
注册：2004年1月30日

发表于：2008-05-23 11:48:33

9楼

这个驱动器没有快熔，用的是限流电阻保护。

回复引用举报

冰雨的冷

精华：0帖
求助：1帖
帖子：98帖 | 1386回
年度积分：0
历史总积分：2357
注册：2006年5月31日

发表于：2008-05-23 13:08:03

10楼

这是科比F4小功率的机器,我这也有一台

回复引用举报

荷戟独行

精华：5帖
求助：3帖
帖子：287帖 | 2584回
年度积分：24
历史总积分：8272
注册：2004年8月05日

发表于：2008-05-23 13:15:52

11楼

楼上高见，的确是KEBF4的变频器。２．２ｋｗ。

回复引用举报

荷戟独行

精华：5帖
求助：3帖
帖子：287帖 | 2584回
年度积分：24
历史总积分：8272
注册：2004年8月05日

发表于：2008-05-23 13:22:37

12楼

引用冰雨的冷的回复内容:这是科比F4小功率的机器,我这也有一台

看来您对KEB　F4很熟悉，不知有没有其详细的手册，就是讲所有参数的手册。有的话可否共享一下：hege377@163.com

回复引用举报

juta

精华：5帖
求助：0帖
帖子：29帖 | 3722回
年度积分：18
历史总积分：4434
注册：2004年1月30日

发表于：2008-05-23 14:53:26

13楼

这个是KEB的F4-S的单相220V的驱动器，不过早就停产了。

回复引用举报

荷戟独行

精华：5帖
求助：3帖
帖子：287帖 | 2584回
年度积分：24
历史总积分：8272
注册：2004年8月05日

发表于：2008-05-23 16:23:14

14楼

JUTA曾是KEB公司的职员，不知能否提供一下KEB F4和Ｆ０的资料。hege377@163.com

KEB的详细资料实在是太难找了！

回复引用举报

jim

精华：0帖
求助：0帖
帖子：53帖 | 1623回
年度积分：0
历史总积分：3579
注册：2005年4月16日

发表于：2008-05-23 16:33:00

15楼

过来看看的.

回复引用举报

辽宁海城普科工控

精华：6帖
求助：0帖
帖子：46帖 | 383回
年度积分：0
历史总积分：459
注册：2005年12月11日

发表于：2008-05-23 22:58:15

16楼

按我的想法和理解，应该是六个才对的，但这里可以看到７个其中有一个是制动管子

回复引用举报

线切割机床专用变频器

精华：0帖
求助：0帖
帖子：0帖 | 49回
年度积分：0
历史总积分：53
注册：2004年5月29日

发表于：2008-05-24 01:37:11

17楼

楼主比较怪，你既然知道是KEB的东西干嘛不到它的网站上下载所需资料而要人提供给你呢？我看了一下有F4的资料麻

回复引用举报

荷戟独行

精华：5帖
求助：3帖
帖子：287帖 | 2584回
年度积分：24
历史总积分：8272
注册：2004年8月05日

发表于：2008-05-24 10:25:35

18楼

KEB　F4全面的资料很难找。我不是没有Ｆ４的资料，但不全。只讲了二十几个参数，但它实际上是有很多参数的。我想要的是全面的资料！但一直找不到。

回复引用举报

juta

精华：5帖
求助：0帖
帖子：29帖 | 3722回
年度积分：18
历史总积分：4434
注册：2004年1月30日

发表于：2008-05-24 11:03:04

19楼

是呀，你可以到KEB德国网站上去看看呀。

回复引用举报

荷戟独行

精华：5帖
求助：3帖
帖子：287帖 | 2584回
年度积分：24
历史总积分：8272
注册：2004年8月05日

发表于：2008-05-24 11:51:59

20楼

KEB德国网站我找过很多次，去年曾经下载过F4的很全的手册，但很不幸，电脑被盗，资料没了。我再去KEB　德国网站上找的时候，这个资料就再也找不到了。

所以在论坛上一见到对KEB 变频器熟悉的人我都加其好友，发留言看其能否共享KEB F4 和F0的资料！但一直没找到。我也给KEB公司发过邮件，但其让联系上海公司，最后还是没有找到！

回复引用举报
