10℃法则
———关于温度与交换机稳定性之间的关系

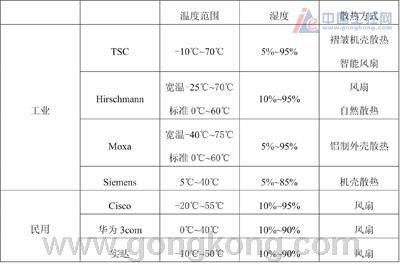

工业以太网交换机和普通交换机的区别主要体现在功能和性能上。功能上的区别主要是指工业以太网交换机在功能上与工业网络通讯更接近，比如与各种现场总线的互通互联、设备的冗余以及设备的实时等；而性能上的区别则主要体现在适应外界环境参数的不同。工业环境除了有很多如煤矿、舰船等特别恶劣的环境外还有在EMI（电磁兼容性）、温度、湿度以及防尘等方面有特殊要求的环境。这其中温度对工业网络设备的影响面是最广泛的。本文主要论述温度这一重要参数对工业网络交换机的影响。而对于功能方面以及性能其他方面的参数这里不在赘述。表一列举了目前主要品牌的工业及商用网络交换机的温度参数。
本内容由 卓越信通TSC工业以太网交换机 提供
一、衡量设备的可靠性的指标可靠性是指产品在规定的条件下和规定的时间内完成规定功能的能力。任何产品不论是机械、电子，还是机电一体化产品都有一定的可靠性，产品的可靠性与实验、设计和产品的维护有着极大的关系。
衡量可靠性的指标很多，常见的有以下几种：
（1）可靠度R（t），即产生在规定条件下、规定时间内完成规定功能的概率，亦称平均无故障时间MTBF(mean time between failure)；
（2）均维修时间MTTR是指产品从发现故障到恢复规定功能所需要的时间；

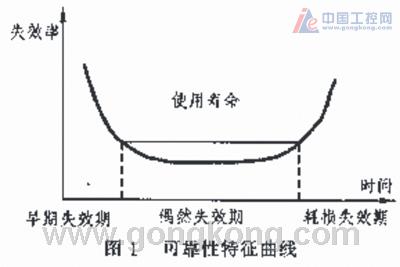

（3）失效率λ（t）是指产品在规定的使用条件下使用到时刻t后，产品失效的概率；产品的可靠性变化一般都有一定的规律，其特征曲线如图1所示，由于其形状象浴盆，通常称之为“浴盆曲线”。在实验和设计初期，由于产品设计制造中的错误、软件不完善以及元器件筛选不够等原因而造成早期失效率高；通过修正设计、改进工艺、老化元器件、以及整机试验等，使产品进入稳定的偶然失效期；使用一般时间后，由于器件耗损、整机老化以及维护等原因，产品进入了耗损失效期。这就是可靠性特征曲线逞“浴盆曲线”型的原因。
而衡量一个电子产品、尤其是工业类产品最常用的是采用MTBF，也就是平均无故障时间。
本内容由 卓越信通TSC工业以太网交换机 提供
二、温度和MTBF的关系由于现代电子设备所用的电子元器件的密度越来越高，这将使元器件之间通过传导、辐射和对流产生热耦合。因此，热应力已经成为影响电子元器件失效率的一个最重要的因素。对于某些电路来说，可靠性几乎完全取决于热环境。所以，为了达到预期的可靠性目的，必须将元器件的温度降低到实际可以达到的最低水平。有资料表明：环境温度每提高10℃，元器件寿命约降低1/2。这就是有名的“10℃法则”。
MTBF 测试

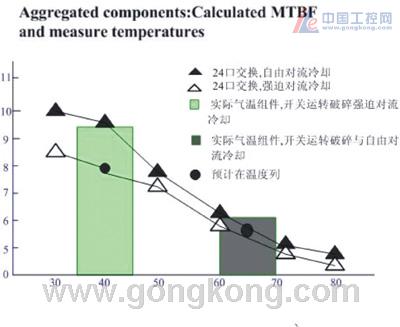

目前国外广泛采用Bellcore 的RPP（Reliability Prediction Procedure）来测量设备的MTBF，这其中包括晶体管数量、功额衰减以及环境参数。我们分析其中有用风扇散热的24口网络交换机的检测报告，如下图3：

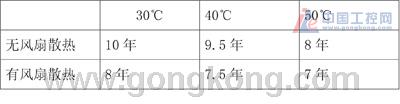

本内容由 卓越信通TSC工业以太网交换机 提供
另外，我们通过TSC实验室的温度测试中还发现了两个结果：
（1）如果不采用任何散热措施，一台24口的交换机（不含光口）正常工作4小时后，它的机内温度要比周围的环境温度高约40℃；而采用风扇降温的同样的交换机的机内温度之比周围的环境温度高约15℃。
（2）当机内温度达到85℃时，实际上温度已经开始影响到了机内主板很多芯片器件的寿命，也就是说，如果不采用很好的散热措施在外部环境温度为45~50℃时，交换机的MTBF会大大下降。
由此可见，温度对于工业网络产品的影响是非常大的，如果像上用交换机一样采用风扇降温，能够有效降低机内温度延长设备的MTBF，但风扇本身的寿命有非常有限（2.28年）（由SANYO FAN DATA SHEET 给出的数据）。
工业类设备不同于上用设备，往往是一开机就常年运行，而且运行的环境也往往较恶劣，沙尘、昆虫、潮湿都会直接影响风扇的运行，一个质量好的交换机风扇使用寿命一般在20000小时，风扇到了年限以后，检测并更换就变得非常重要。因为主动散热性交换机在设计时散热主要就是靠风扇散热，一旦风扇实效而不及时更换，“10℃法则”将会起作用:机内环境温度每提高10℃，元器件寿命就降低1/2。交换机的机内积热将会快速导致交换机性能的下降直至交换机崩溃。
因此，工业交换机的散热系统设计，也就是热设计也就显得尤为重要了。
