PM-160可以让具有RS485/RS232接口的设备，无论是否支持Modbus协议都可以使用实现与现场总线PROFIBUS DP的数据传输；

不必了解PROFIBUS DP和Modbus技术细节，只需参考PM-160产品手册及应用实例，根据现场要求配置即可在短时间内实现Modbus与PROFIBUS DP的相互通信；

可以依照PROFIBUS DP通信数据区和Modbus通信数据区的映射关系，实现PROFIBUS DP到Modbus之间的数据透明通信；

可随时随地通过浏览器查看现场总线通讯相关设备的状态；

支持串口及USB配置，USB配置接口为当下流行的TYPE-C接口，使用TYPE-C接口的手机线就可配置，连接TYPE-C可独立为网关供电、也支持TYPE-C和24V同时供电；支持没有PLC情况下的串口通讯调试和数据监控；

某汽车零部件工厂需将梅特勒-托利多高精度电子秤（RS485接口，自定义协议）的称重数据实时传输至西门子S7-300 PLC（PROFIBUS DP主站），用于注脂量质量控制

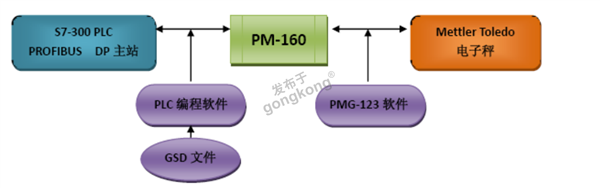

架构：

PM-160配置：

串口端：RS485连接电子秤（波特率115.2kbps，8数据位，无校验，1停止位）；

PROFIBUS DP端：通过DB9接口连接S7-300 PLC，设置DP地址为5。

接线说明：

电子秤RS485-A/B线对应PM-485端子正/负极；

PROFIBUS DP总线终端需加120Ω电阻

软件配置步骤：

PMG-123配置软件操作：

将PM-160拨码切换至配置模式（数码管显示“CF”）；

选择“通用模式”，设置串口参数与电子秤协议一致；

启用“字符个数”控制方式，定义接收数据长度为18字节（电子秤数据帧固定长度）

西门子STEP7组态：

导入PM-160的GSD文件，添加为PROFIBUS DP从站；

分配输入数据区（如IB100-IB117），映射电子秤发送的18字节数据

数据解析示例：

电子秤发送十六进制数据：53 20 53 20 20 20 20 20 20 20 30 2E 30 30 20 67 0D 0A；

通过PM-160映射至PLC输入区后：

第1字节为事务号（0x01），第2字节为数据长度（0x12=18字节），后续字节为ASCII码重量值（如“0.00g”）
