基于西门子S7-1500 PLC的罗克韦尔FactoryTalk Batch系统集成应用研究

摘要：

随着工业自动化的不断发展，批次生产过程的自动化和优化成为了提升生产效率和产品质量的关键。罗克韦尔自动化的FactoryTalk Batch系统是一个先进的批次管理解决方案，而西门子S7-1500 PLC则是一款高性能的可编程逻辑控制器。本文旨在探讨如何将西门子S7-1500 PLC与FactoryTalk Batch系统进行集成，实现对复杂批次生产过程的有效控制和管理。通过案例分析和系统实施，本文展示了集成系统的设计、配置、测试和优化过程，以及在实际生产中的应用效果。

关键词：西门子S7-1500 PLC，FactoryTalk Batch，批次控制，系统集成

目录索引：

1引言

2.系统概述

3.系统集成方案

3.1 系统架构设计

3.2 通信协议选择

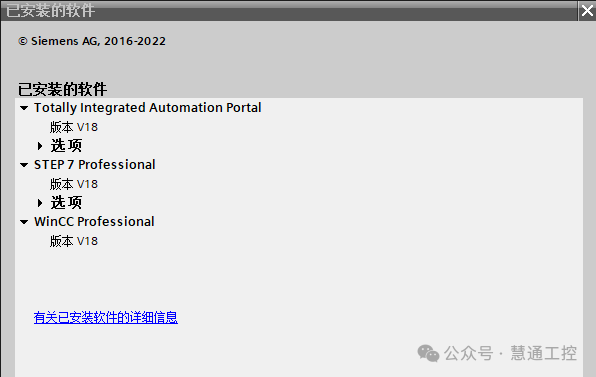

3.3 硬件和软件配置

4.系统实施

4.1 配方和过程模型的配置

4.2 数据交换和控制逻辑实现

4.3 编辑配方

4.4 S7-1500 PLC中实现的具体控制逻辑。

4.4.1 S7-1500与BATCH系统的交互接口程序(PLI)

4.4.2 S7-1500中的逻辑（PhaseLogic）的编写

5.系统测试与优化

6.结论

1.引言

批次生产在制药、化工、食品加工等多个行业中占有重要地位。为了提高生产效率和产品质量，需要对生产过程进行精确控制。FactoryTalk Batch系统提供了一个全面的批次管理平台，而西门子S7-1500 PLC则以其高性能和可靠性在工业自动化领域中得到广泛应用。由于FactoryTalk Batch一般与AB的ControlLogix高端系列PLC深度绑定集成，价格昂贵，技术支持困难，不利于推广。本文将探讨如何将两者进行有效集成，以实现对批次生产过程的优化控制。

2.系统概述

2.1 FactoryTalk Batch系统简介

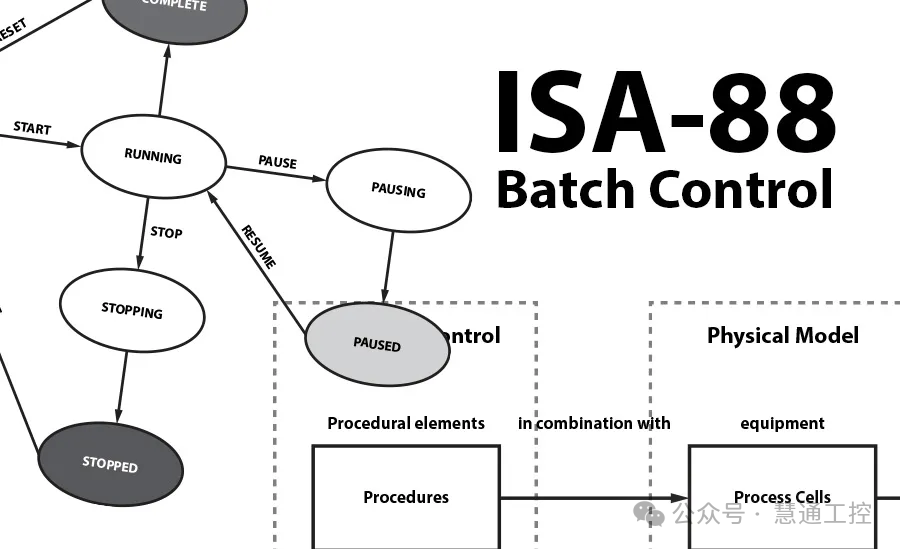

罗克韦尔（Allen-Bradley，简称AB）的FactoryTalk Batch系统是一个基于S88工业标准的批次管理软件，适用于需要精确控制和灵活管理的批次生产环境，它能够提供配方管理、生产调度、数据收集和报告等一系列的功能，以确保生产过程的高效、一致和可预测。以下是FactoryTalk Batch系统的主要功能：

配方管理：允许创建、管理和自动执行配方，以确保生产过程的一致性和可重复性。
验证和调试：提供工具以缩短验证和调试时间，加快产品和过程的开发。

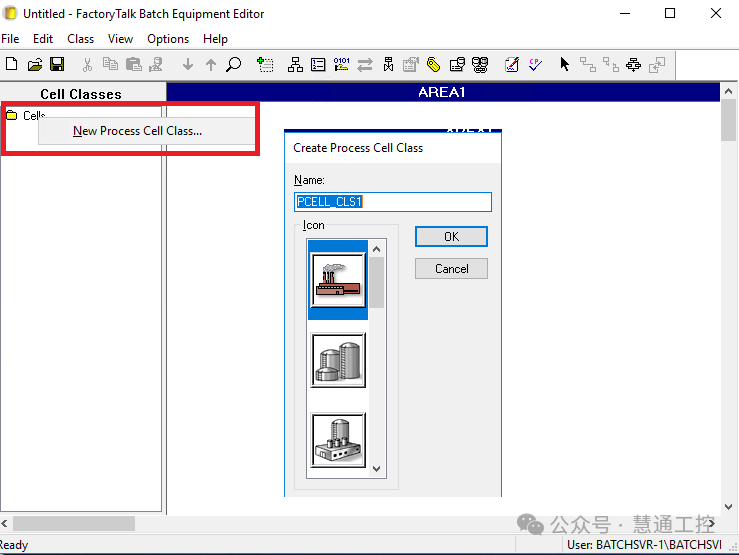

物理和工序模块配置：通过图形化接口配置物理模型，定义设备操作顺序的过程配方。
数据收集和报告：收集电子批次数据，生成详细报告以改善合规性和处理过程。
模拟完整批处理：提供强大的工具，允许配方根据工厂配置进行测试，无需在工厂中运行。
设备分配和仲裁：动态分配和再分配设备和进程，保持对产品的有效控制并提升资源管理成效。
材料跟踪：提供实时材料管理和可追溯性，优化供应链和库存管理。
移动和改进的人机界面特性：支持移动设备访问，提供实时信息、流程交互以及安全审批。
安全信息：灵活且安全的访问系统，支持手动添加、材料跟踪与配方版本控制。
集成智能仪表和设备：支持集成智能仪表和设备，设备分配和仲裁，以及产品历史记录。
批次报告：提供预配置、开源、基于网络的批次报告，包括电子批次记录、跟踪和谱系跟踪以及生产例外。

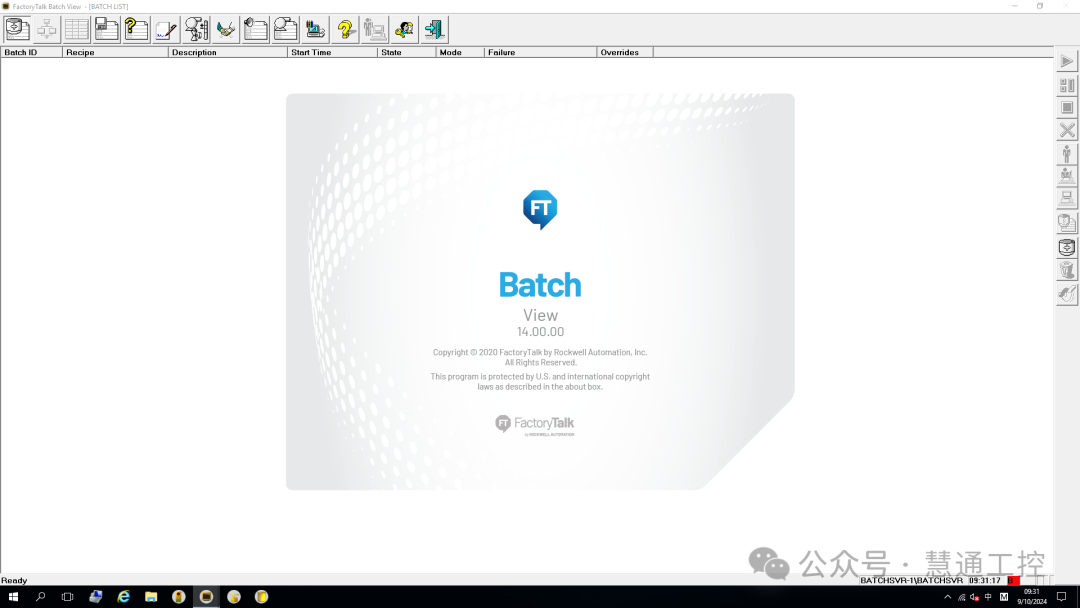

版本更新：最新版本14.00引入了新的运行时模型更新，允许在批处理服务器运行时部署模型更改，提高了系统的灵活性和生产率。同时，支持创建通用配方，通过更改配方输入参数以生产各种产品。

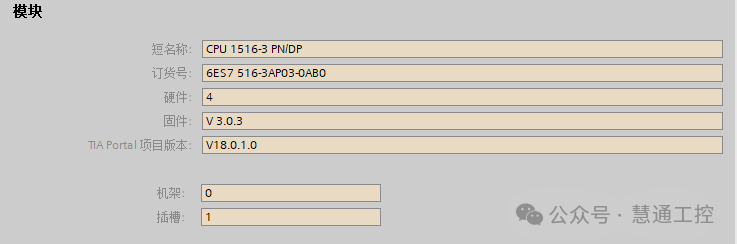

2.2 西门子S7-1500 PLC简介

西门子S7-1500 PLC是西门子SIMATIC S7系列中的一款高性能可编程逻辑控制器（PLC），它以其卓越的系统性能、高速的处理能力、模块化的设计理念以及强大的通信功能而著称。以下是S7-1500 PLC的一些关键特性和优势：

高速处理能力：S7-1500 PLC的CPU位处理时间不到1纳秒，这得益于其高速背板总线和PROFINET接口，显著提高了性能和响应时间。
模块化设计：S7-1500采用模块化结构，包括中央处理器（CPU）、电源模块、输入/输出信号模块、工艺模块和通信模块等，可以根据需要灵活配置和扩展。
强大的通信功能：S7-1500 PLC带有多达3个PROFINET接口，其中两个端口具有相同的IP地址，适用于现场级通信；第三个端口具有独立的IP地址，可集成到公司网络中。通过PROFINET IRT，可定义响应时间并确保高度精准的设备性能。
集成Web Server：S7-1500 PLC内置有Web服务器，允许用户通过Internet浏览器远程查看CPU状态和过程变量，简化了信息的采集操作。
诊断功能：S7-1500 PLC集成了全面的诊断功能，无需额外编程即可显示故障信息，提高了设备的可用性和维护效率。
安全性：S7-1500提供了多层次的安全保护机制，包括授权级别、模块保护、通信完整性等，确保了系统的安全性和数据的完整性。
易于操作和维护：S7-1500 PLC的设计考虑了用户的便利性，如内置CPU显示屏、标准前连接器、集成短接片、集成DIN导轨等，都旨在简化安装、接线和维护工作。
