一、相关背景

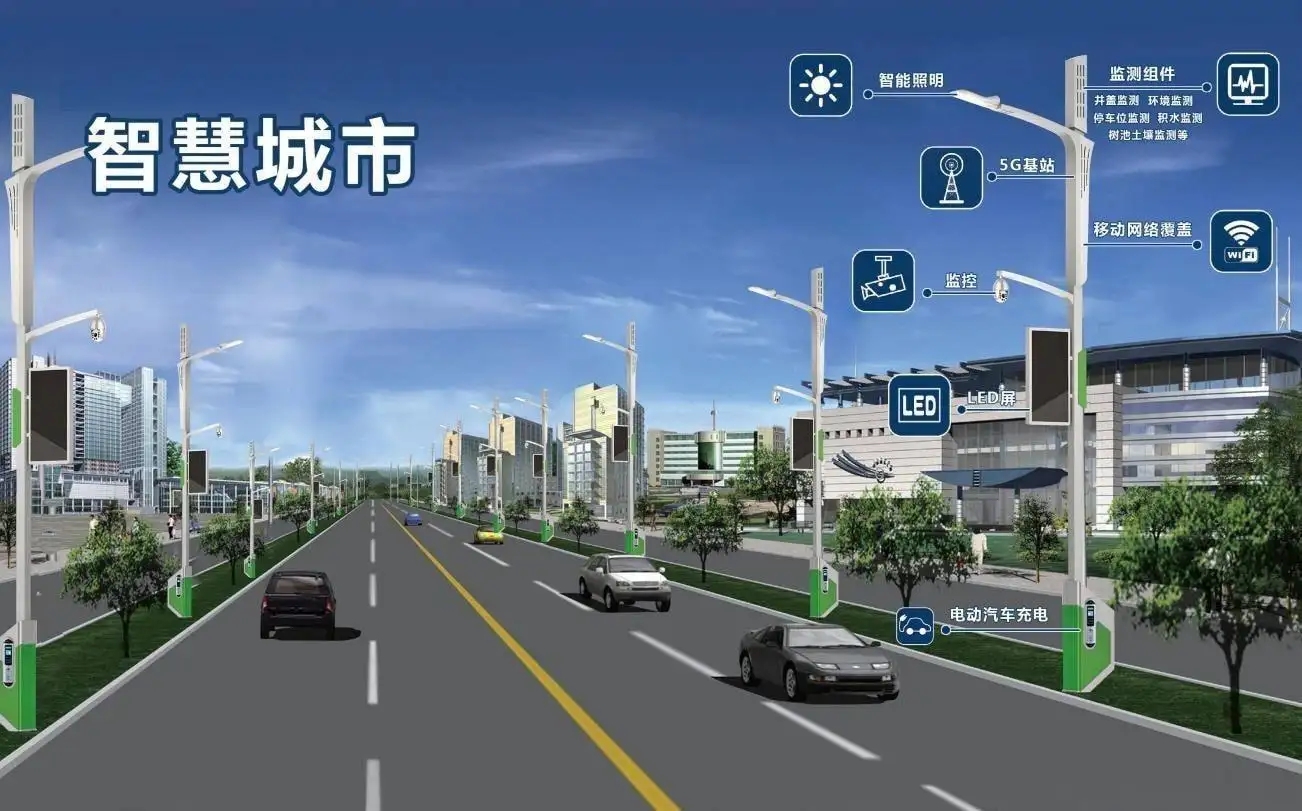

随着社会的快速发展，各大城市在提高经济发展的同时更注重人民生活质量的提高。有不少城市以及相继提出打造“智慧城市”的概念。在这个大背景下，智慧路灯作为最具有代表性的设施，自动化的控制亮灭更加体现出城市的“智慧”理念。

二、系统设计

本文主要依靠小型的PLC集控柜实现设备的自动启停，各环节设备的运行状态在触摸屏显示，依靠4g网卡实现远程控制。

系统主要由：PLC、组态监控部分、远程控制部分、数据采集部分、紧急故障报警等部分组成。

系统核心部分采用矩形Elink系列16DR的PLC为控制原件，具有8个输入/输出点位。标配通讯口RS485一路，支持掉电保持功能，支持MODBUS/RUTZ主、从协议，附带4g模块，插卡即可实现无线数据传输，与云平台结合即可实现远程程序下载、报警推送等功能。

组态监控部分采用RECT7.0触摸屏，其是一款大尺寸，高精度、高清晰度触摸屏。具有USB下载口，2个COM口，内存128M，24V电源供电。可实现人机交互，更加方便监控。

三、优势特点

1、通过触摸屏能实现自动+手动的人为控制，使控制方式更加多样化、人性化；

2、设计上采用传统的PLC+触摸屏控制方案，适合后期功能拓展的同时成本更加低廉；

3、整体系统控制逻辑简单，控制方便

4、可与云平台结合实现远程程序下载、报警推送功能；

四、结语

本系统根据全年的日出日落时间设计编写程序，通过带有4g模块的elink16DR的PLC实现路灯的自动控制。通过触摸屏监控各环节设备的运行状态，并设定人为补偿时间，同时将IO模块、电能表采集到的数据表现在屏上。通过4g模块+云平台+小程序结合，可以实现手机远程控制。整体看来，该系统具有运行可靠、操作方便、成本低廉程度等特点。
